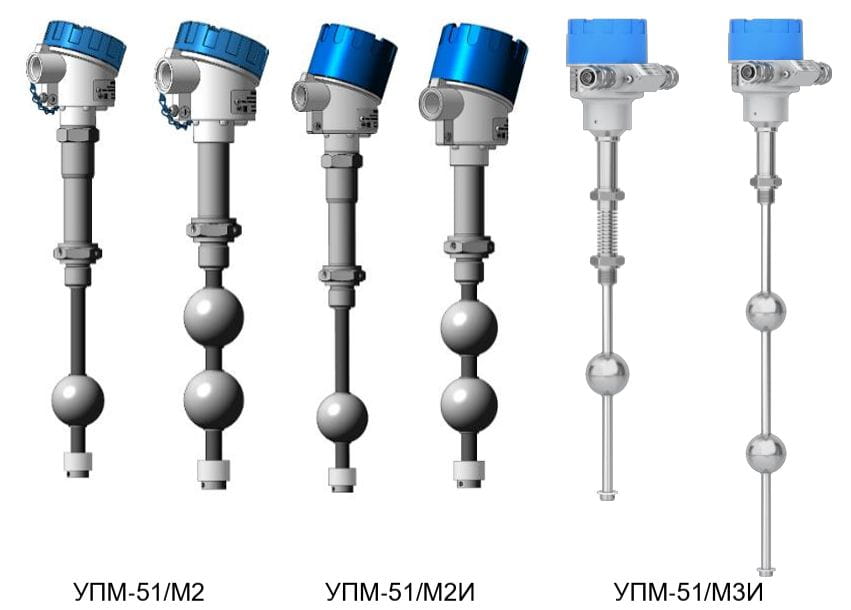

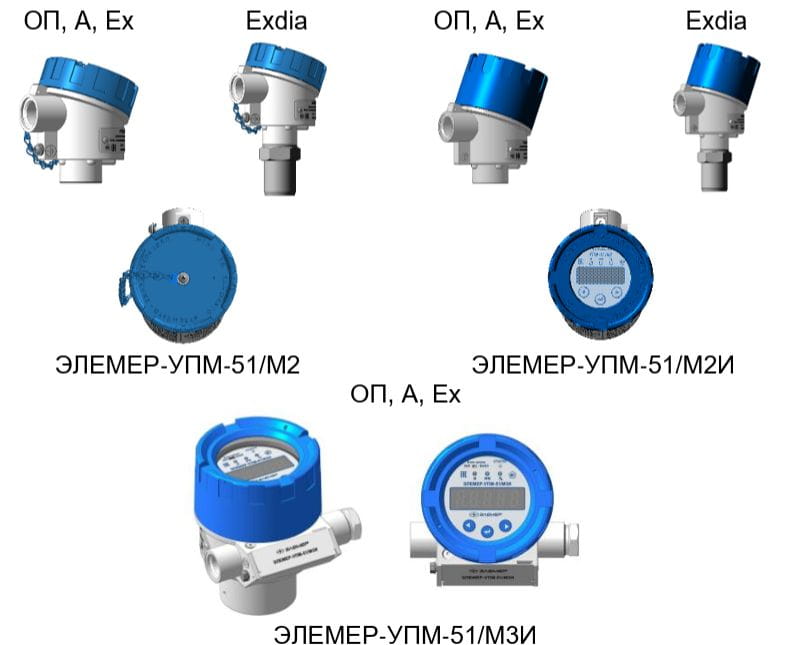

Производимые серийно магнитострикционный уровнемер ЭЛЕМЕР-УПМ-51 — это специализированный измерительный прибор, который непрерывно отслеживает уровень различных жидкостей (включая агрессивные и взрывоопасные среды), а также определяют границу раздела между разными жидкостями.
Принцип работы уровнемера ЭЛЕМЕР-УПМ-51 основан на том, что на специальный волновод с закреплёнными на нём поплавками, оснащёнными постоянными магнитами, подаётся электрический импульс. При взаимодействии этого импульса с магнитным полем поплавков возникает механическая волна, которая с постоянной скоростью распространяется по волноводу до пьезоэлемента — он преобразует механическое напряжение обратно в электрический сигнал.
Время между отправкой первоначального импульса и получением обратного сигнала позволяет точно определить расстояние до поверхности жидкости, а полученные данные преобразуются в стандартный электрический сигнал (4–20 мА) и цифровой сигнал по протоколу HART, которые затем отображаются на индикаторе прибора.
| Наименование параметра | Значение |
|---|---|
| Измерения | уровень жидкости, уровень жидкости и раздела сред, измерение температуры среды |
| Варианты исполнения |
Общепромышленное; Ex: 0Ex ia IIА T5 Ga X; 0Ex ia IIА T4 Ga X; 0Ex ia IIА T3 Ga X; 0Ex ia IIВ T5 Ga X; 0Ex ia IIВ T4 Ga X; 0Ex ia IIВ T3 Ga X; Exdia: 1Ex db ia [ia Ga] IIА T5 Gb X; 1Ex db ia [ia Ga] IIА T4 Gb X; 1Ex db ia [ia Ga] IIА T3 Gb X; 1Ex db ia [ia Ga] IIВ T5 Gb X; 1Ex db ia [ia Ga] IIВ T4 Gb X; 1Ex db ia [ia Ga] IIВ T3 Gb X |
| Выходные сигналы | 4...20 мА + HART v.7 |
| Максимальное давление контролируемой среды | 5 МПа |
| Диапазоны измерения уровня: |

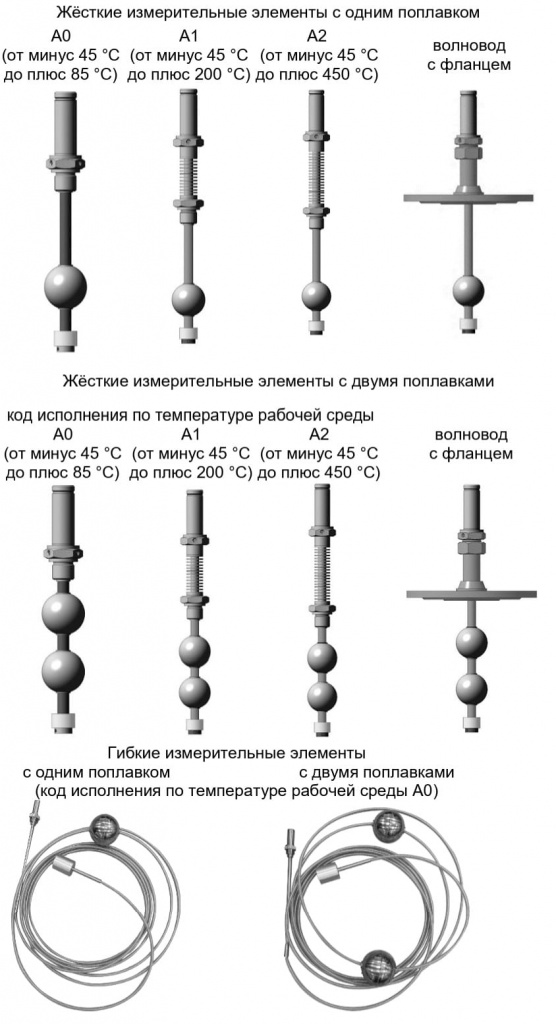

Жесткий измерительный элемент (нержавеющая сталь) — до 6 000 мм (диаметры измерительных элементов, мм: 8; 10; 12; 14); Гибкий измерительный элемент — до 16 000 мм |
| Диапазоны температур контролируемой среды |
от –45 до +85 °С; от –45 до +200 °С; от –45 до +450 °С |
| Пределы допускаемой абсолютной погрешности измерения | ±1 мм; ±3 мм |
| Типы измерений |
измерение уровня жидкости; измерение уровня жидкости и раздела сред; измерение уровня жидкости и температуры среды (в диапазоне от –45 до +120 °С) |
| Климатическое исполнение | от –55 до +70 °С |
| Степень защиты от пыли и влаги | IP65/IP67 |
| Электромагнитная совместимость (ЭМС) | III-A |
| Совместимые устройство | ЭЛЕМЕР-БПРС-51 |
| Межповерочный интервал | 3 года |
| Гарантийный срок |
24 месяца (с момента ввода в эксплуатацию) или 36 месяцев (с момента отгрузки), расширенный гарантийный срок — по согласованию |
| ЭЛЕМЕР-УПМ-51 | Х | Х | Х | Х | Х | Х | Х | Х | Х | Х | Х | Х | Х | Х | Х | Х | Х | Х | Х | Х | Х | ГП | ТУ |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 |
Примечания:
Пример записи при заказе: ЭЛЕМЕР УПМ-51 - М2И - АГ24 - В - 1G34 - 10 - 12 - 2000 - 1800 - A0 - 76 - КБ13 - t1070 - ГП - НКГЖ.407623.001ТУ.
Вся документация и сертификаты высылается отдельно по запросу.
