Общепромышленный термокожух ТВК-07-О-C-ВИЗОР предназначен для надёжной защиты тепловизионных камер в составе систем промышленного видеонаблюдения при эксплуатации в суровых климатических и тяжёлых производственных условиях. Термокожух оптимально подходит для объектов, где требуется стабильная работа тепловизора при экстремально низких температурах, высокой влажности, запылённости и воздействии агрессивных факторов окружающей среды. Термокожух ТВК-07-О-C-ВИЗОР обеспечивает эффективную защиту тепловизора от мороза и температурных перегрузок, сохраняя точность тепловизионных измерений и надёжность видеоконтроля.

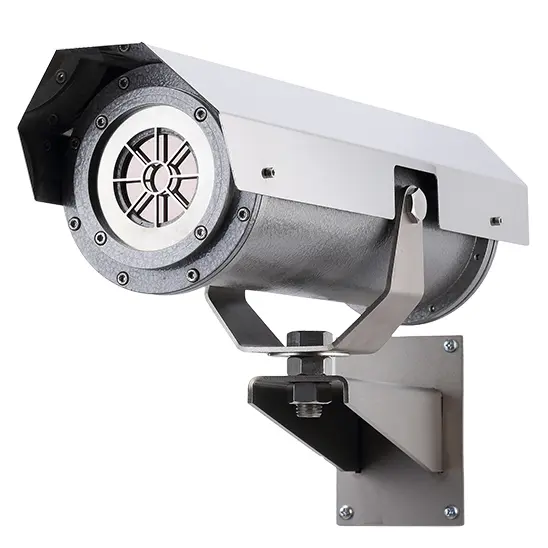

Ключевым элементом конструкции является смотровое окно из германиевого стекла Ge (ГМО 5–40 Ом⋅см), предназначенного специально для инфракрасного диапазона. Высокое качество полировки 60/40 scr/dig в сочетании с многослойным покрытием DLC/BBAR в спектральном диапазоне 7–14 мкм обеспечивает минимальные потери сигнала и высокую прозрачность для теплового излучения. Для дополнительной механической защиты германиевое стекло для тепловизора закрыто прочной несъёмной решёткой, устойчивой к ударам и внешним воздействиям.
Корпус кожуха выполнен из низкоуглеродистой стали и отличается высокой прочностью, герметичностью и устойчивостью к коррозии и агрессивной промышленной среде. Встроенная система обогрева внутреннего объёма позволяет эксплуатировать промышленный термокожух при температуре окружающей среды до –70 °C, обеспечивая стабильную работу установленного оборудования. Класс защиты оболочки IP66 / IP67 по ГОСТ 14254 гарантирует полную защиту от пыли и струй воды, а также кратковременного погружения.
Термокожух ТВК-07-О-C-ВИЗОР оснащён встроенным источником питания 12 В постоянного тока и поддерживает самостоятельную установку камер потребителем, что упрощает монтаж и интеграцию в существующие системы видеонаблюдения. Дополнительно предусмотрена возможность комплектации адаптерами АК-С для крепления на столб и АК-У для установки на угол, что расширяет варианты размещения оборудования.
Термокожух ТВК-07-О-C-ВИЗОР широко применяется на промышленных объектах, в подземных шахтах, на добывающих и перерабатывающих предприятиях, а также на объектах энергетики, металлургии, транспортной инфраструктуры и удалённых площадках в регионах с экстремальным климатом.
| Характеристики | Значения |
|---|---|
| Степень защиты оболочки термокожуха | IP66 / IP67 |
| Габаритные размеры, не более, мм | 525 × 170 × 160 |
| Габаритные размеры с блоком ИК-подсветки, не более, мм | 525 × 170 × 230 |
| Масса, не более, кг | 12,5 |
| Назначенный срок службы, не менее, лет | 10 |
| Гарантийный срок, лет | 5 |
| Параметры электропитания | |
| УХЛ-4 (+1…+50 °C) — 24 (12–28) VDC | 1,0 А |
| УХЛ-4 (+1…+50 °C) — 24 (21,6–38,2) VAC | 0,4 А |
| УХЛ-4 (+1…+50 °C) — 230 (100–245) VAC | 0,1 А |
| УХЛ-1 (−60…+50 °C) — 24 (21,6–26,4) VDC | 3,3 А |
| УХЛ-1 (−60…+50 °C) — 24 (21,6–26,4) VAC | 3,3 А |
| УХЛ-1 (−60…+50 °C) — 230 (207–245) VAC | 0,4 А |
| PoE УХЛ-1 (−60…+50 °C) — 55 (42–57) VDC | 1,5 А |
| PoE УХЛ-1 «АРКТИКА» (−70…+50 °C) — 55 (42–57) VDC | 1,5 А |
| Характеристики ИК-подсветки | |
| Режим работы подсветки | Вкл./выкл. с гистерезисом при освещённости 18±5 лк |
| Длина волны | 850 нм |
| Угол излучения ИК-подсветки | 15° / 30° / 90° / 120° |
| Дальность подсветки | 100 / 80 / 40 / 25 м |
| Характеристики медиаконвертера (для ТВК-07 «ОПТИК-IS») | |
| Обозначение медиаконвертера |
MK1: MK-07e-11EXY или 213-1XY (XY=35) MK2: MK-07e-11EXY или 213-1XY (XY=53) |
| Напряжение питания | 10,8–13,2 VDC |
| Максимальный потребляемый ток | 0,12 А (при 12 VDC) |
| Максимальная мощность лазерного излучения | Po ≤ 15 мВт |
| Типы сетевых интерфейсов |
Порт 1: 10/100Base-TX — 1 шт. Порт 2: 100Base-FX — 1 шт. |
| Стандарты Ethernet | IEEE 802.3u, IEEE 802.1p/q/d |
| Скорость передачи данных | 10/100 Мбит/с |
| Способ передачи данных | Дуплекс, полудуплекс |
| Тип используемого оптического кабеля | Одноволоконный одномодовый 9/125 мкм |
| Рабочая длина волны | 1310 / 1550 нм (WDM) |
| Тип лазера | Лазер Фабри-Перо (FP) |
| Выходная оптическая мощность | Макс.: −8 дБм; мин.: −14 дБм |
| Чувствительность | −34 дБм |
| Оптический бюджет | 18 дБ |
| Дальность передачи | до 20 км |
| Разъёмы |
Медный порт RJ45; Оптический SC-коннектор (для одномодового кабеля) |
| Оборудование для сопряжения МК1 и МК2 | |
| МК3 — MK-07e-22EXY (XY=35) |
Ex-маркировка: [Ex op is Ma] I Медиаконвертер взрывозащищённый, для установки в шасси №7 MK-07e-Ш190AC |
| МК4 — MK-07e-22EXY (XY=53) |
Ex-маркировка: [Ex op is Ma] I Медиаконвертер взрывозащищённый, для установки в шасси №7 MK-07e-Ш190AC |
| МК5 — MK-07e-23EXY (XY=35) |
Ex-маркировка: [Ex op is Da] IIIC Медиаконвертер взрывозащищённый, для установки в корпусе МЕ 22,5, для установки на DIN-рейку |
| МК6 — MK-07e-23EXY (XY=53) |
Ex-маркировка: [Ex op is Da] IIIC Медиаконвертер взрывозащищённый, для установки в корпусе МЕ 22,5, для установки на DIN-рейку |
| МК7 — MK-07e-Ш190AC | Шасси 19" для установки до 19 модулей медиаконвертеров М3 или М4. Блок питания и крепления к стойке в комплекте. |
Вся документация и сертификаты высылается отдельно по запросу.
