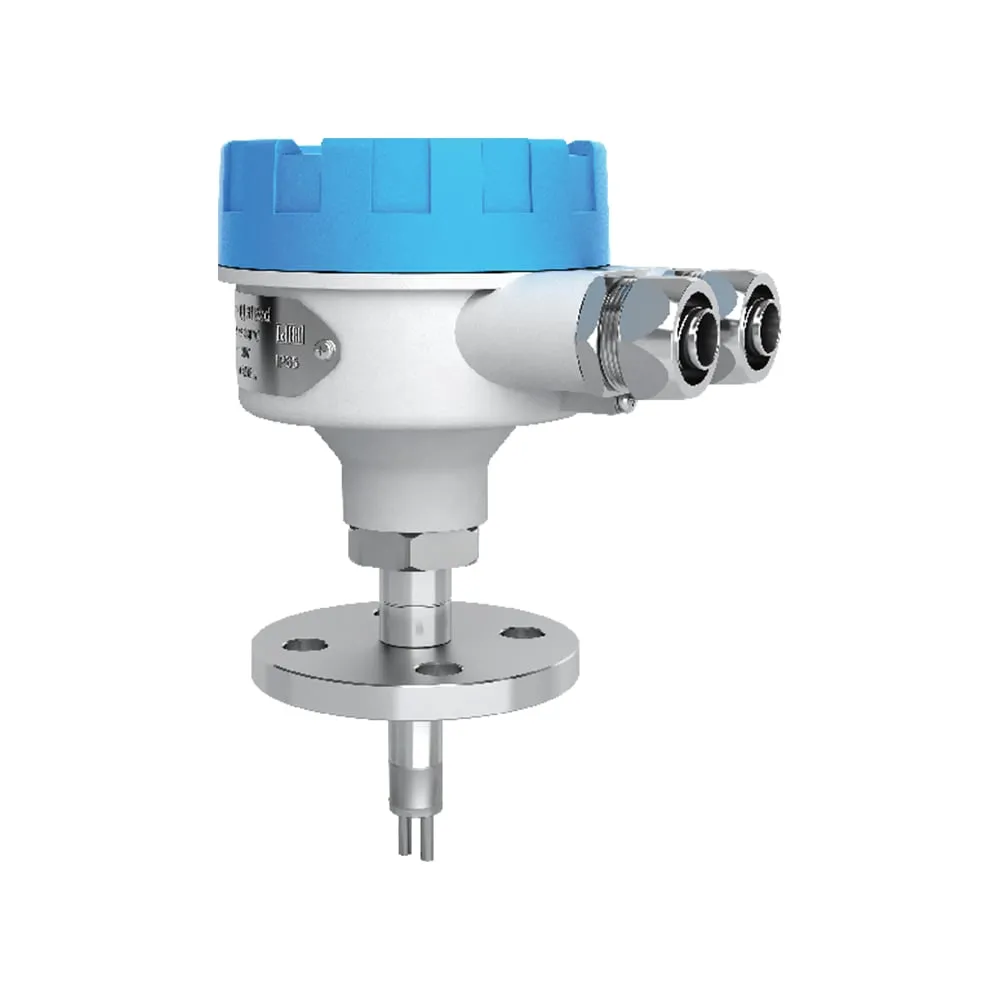

ЭЛЕМЕР-СТД-31 сигнализатор уровня и потока

Код товара: -

ЭЛЕМЕР-СТД-31 сигнализатор уровня и потока

Цена по запросу

В наличии

Товар сертифицирован и имеет поверку

Гарантия завода-производителя, соответствие ГОСТ и ТУ

Политика импортозамещения

Доставка во все регионы ЕАЭС. Бесплатная доставка до ТК

Описание

Производимый серийно ЭЛЕМЕР-СТД-31 представляет собой высокотехнологичный измерительный прибор (сигнализатор) для контроля предельных уровней жидких сред, определения границ между жидкими средами и отслеживания движения жидких и газообразных веществ в широких диапазонах.

Завод-изготовитель несёт гарантию полного соответствия сигнализатора уровня и потока ЭЛЕМЕР-СТД-31 заявленным характеристикам, а также требованиям технических условий ТУ только при соблюдении конечным потребителем правил и условий эксплуатации, транспортирования, хранения и монтажа, установленных и указанных в руководстве по эксплуатации.

Принцип действия и конструкция ЭЛЕМЕР-СТД-31

В основе работы ЭЛЕМЕР-СТД-31 лежит термодифференциальный метод: внутри корпуса размещены два терморезистора, заключённых в прочные оболочки из нержавеющей стали. Один из них подогревается, а второй остаётся пассивным. Система автоматически поддерживает разницу температур между ними. При изменении среды (например, при достижении определённого уровня жидкости или изменении скорости потока) теплопередача меняется, что фиксируется электроникой устройства.

При достижении контролируемым параметром (например, уровнем жидкости или скоростью потока) заранее установленных предельных значений система автоматически формирует два типа реакции: подаёт визуальный сигнал через загорание соответствующих светодиодных индикаторов и активирует определённое выходное реле для выполнения запрограммированных действий.

Функциональные возможности ЭЛЕМЕР-СТД-31

Мониторинг движения среды в одной или двух точках системы.
Измерение скорости потока и преобразований данных в аналоговый сигнал.
Контроль уровня жидкостей по одному или двум каналам.
Определение границы между тремя фазами вещества и фиксацией двух линий раздела.
Контроль высоты жидкости с индикацией перемешивания.

Варианты исполнения и технические возможности

ЭЛЕМЕР-СТД-31 поставляется в общепромышленном и взрывозащищённом исполнениях, с длиной зонда от 40 до 3000 мм. Модельный ряд охватывает различные диапазоны скоростей потока для жидкостей и газов. В зависимости от модификации, сигнализатор поддерживает несколько типов выходных сигналов: 2 реле, (4–20) мА, Modbus RTU.

Сферы применения ЭЛЕМЕР-СТД-31

Химическая и нефтехимическая промышленность (контроль уровня и потока агрессивных жидкостей и газов).
Энергетика (мониторинг теплоносителей, воды, топлива).
Водоподготовка и водоснабжение (контроль фаз раздела, предотвращение переливов).
Пищевая промышленность (контроль уровня и потока пищевых жидкостей).
Системы безопасности на других промышленных объектах с опасными средами.

Характеристики

Наименование характеристики	ЭЛЕМЕР-СТД-31-1	ЭЛЕМЕР-СТД-31-2	ЭЛЕМЕР-СТД-31-3
Тип сенсора	раздельный	раздельный	объединенный
Выходной сигнал	2 реле	2 реле, 4…20 мА, Modbus RTU	2 реле, 4…20 мА, Modbus RTU
Напряжение питания	=24 В; ~220 В	=24 В	=24 В
Диапазоны скоростей потока	0,003…1,5 м/с (жидкая среда); 0,3…150 м/с (газообразная среда)	0,003…4 м/с (жидкая среда); 0,3…70 м/с (газообразная среда)	0,003…2 м/с (жидкая среда); 0,3…30 м/с (газообразная среда)
Длина погружной части зонда	от 40 до 3000 мм
Максимальное давление контролируемой среды	16 МПа
Параметры коммутации реле	~250 В, 1 А
Диапазон температуры контролируемой среды	от –50 до +150 °С
Пылевлагозащита	IP65/IP67
Диапазон температуры окружающей среды	от –70 до +80 °С
Варианты исполнения	общепромышленное, взрывозащищённое - «Exd
Гарантийный срок эксплуатации	24 месяца (с момента ввода в эксплуатацию) или 36 месяцев (с момента отгрузки), расширенный гарантийный срок — по согласованию

Структура условного обозначения термодифференциального сигнализатора уровня ЭЛЕМЕР-СТД-31

ЭЛЕМЕР-СТД-31	Х	Х	Х	Х	Х	Х	Х	Х	Х	Х	Х	Х	Х	Х	ТУ 26.51.52-156-13282997-2017
1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16

Тип прибора
Вид исполнения
- «—»* (общепромышленное)
- «Exd» (взрывозащищенное с видами взрывозащиты «взрывонепроницаемые оболочки»)
- «А» (атомное, повышенной надёжности)
Маркировка взрывозащиты
- «—»* (общепромышленное; атомное, повышенной надежности)
- «dbIICT3»* (Exd - взрывозащищенное с видами взрывозащиты «взрывонепроницаемые оболочки» «d»)
Класс безопасности по НП-001, НП-016, НП-033 для приборов с кодом при заказе «А»
«4», «4Н»
- «—»* (общепромышленное, «Exd»)
- «4» (классы безопасности: «4», «4Н по НП-001, НП-016, НП-033»)
Код типа исполнения
- «1» (раздельный сенсор, выходной сигнал 2 реле)
- «2» (раздельный сенсор, выходные сигналы: 2 реле, 4.. .20 мА, Modbus RTU)
- «3» (объединенный сенсор, выходные сигналы: 2 реле, 4.20 мА, Modbus RTU)
Код исполнения корпуса
- «АГ22» (корпус АГ-22, глухая крышка)
- «АГ22С» (корпус АГ-22, крышка со стеклом для исполнений: «2», «3» (пункт 5))
Длина монтажной части, L, мм: от 40** до 3000, (дискретность: 10 мм*, 1 мм по отдельному согласованию).
Код типа присоединения к процессу
- «1М20» * (резьба М20х1,5, штуцер по ОСТ 26.260.460-99)
- «1М27» (резьба М27х1,5, штуцер по ОСТ 26.260.460-99)
- «1М272» (резьба М27х2, штуцер по ОСТ 26.260.460-99)
- «1G12» (резьба G1/2”, штуцер по ОСТ 26.260.460-99)
- «1G34» (резьба G3/4”, штуцер по ОСТ 26.260.460-99)
- «1G10» (резьба G1”, штуцер по ОСТ 26.260.460-99)
- «N12» (резьба К1/2” (NPT1/2”) по ГОСТ 6111-52)
- «R12» (резьба R1/2 по ГОСТ 6211-81)
- «N34» (резьба К3/4” (NPT3/4” по ГОСТ 6111-52))
- «R34» (резьба R3/4 по ГОСТ 6211-81)
- «N10» (резьба К1” (NPT1”) по ГОСТ 6111-52)
- «R10» (резьба R1 по ГОСТ 6211-81)
- «G34S» (накидная гайка с внутренней резьбой G3/4”)
- «D16» (подвижный штуцер G3/4”)
- «XX» (резьба по отдельному согласованию)
- «DN20-16-B» (фланец присоединительный DN20-PN16-B)
- «XX-XX-ХХ» (фланец присоединительный по отдельному согласованию)
Код типа кабельного ввода 1
Код типа кабельного ввода 2
Код исполнения по температуре контролируемой среды
- «А1»* (-50...80 °С, L1=34...54 мм, в зависимости от резьбы штуцера**)
- «А2» (-50...150 °С, L1=120 мм)
Код климатического исполнения:
- «t4070»* (от минус 40 до плюс 70 °С)
- «t2570 УХЛ3.1» (от минус 25 до плюс 70 °С)
- «t5080» (от минус 50 до плюс 80 °С, для исполнений: «-» Общепромышленное, «А» - атомное, повышенной надёжности, пункт 2.)
- «t7080 УХЛ1» (от минус 70 до плюс 80 °С, для исполнений: «—» Общепромышленное, «А» - атомное, повышенной надёжности, пункт 2.)
Код материала погружной части

«02» (сталь 12Х18Н10Т)

«Дополнительные стендовые испытания в течение 360 ч:
- «-»* (без испытаний)
- «360П» (испытания в течение 360 ч)
Код комплекта монтажных частей для присоединения к процессу «КМЧ»
- «-»* (без КМЧ)
- «БП1»*** (бобышка М20*1,5 из нержавеющей стали (12Х18Н10Т))
- «G34C»**** (штуцер G3/4” из нержавеющей стали (12Х18Н10Т))
- «Х-ХХХ-ХХ-ХХ-ХХХХ» (фланец с резьбой G3/4”, для штуцерного исполнения «1G34» (пункт 8) с уплотнительной прокладкой)
  - «X» — тип уплотнительной поверхности
  - «ХХХ» — DN номинальный диаметр (по ГОСТ 33259-2015)
  - «ХХ» — PN номинальное давление (по ГОСТ 33259-2015)
  - «ХХ» — материал: 12-12Х18Н10Т, 20 - сталь 20, 09 - 09Г2С
  - «ХХ.ХХ» — в комплекте с ответным фланцем «DN. материал» (12-12Х18Н10Т, 20 - сталь 20, 09 - 09Г2С), «—» (без ответного фланца)
Технические условия ТУ 26.51.52-156-13282997-2017

Примечания:

- * Базовое исполнение.
- ** В зависимости от типа присоединения к процессу (пункт 8).
- *** Для сигнализаторов со штуцерами М20*1,5 (пункт 8 код 1М20).
- **** Для сигнализаторов с накидной гайкой G3/4” (пункт8 код G34S).

Примеры записи при заказе:

ЭЛЕМЕР-СТД-31 – 1 – АГ22 – 56 – 1М20 – КБ17 – КБ17 – А1 – t4070 – 02 — БП1 – ТУ 26.51.52-156-13282997-2017;
ЭЛЕМЕР-СТД-31 – 2 – АГ22 – 90 – 1G12 – К13 – К13 – А1 – t4070 – 02 — ТУ 26.51.52-156-13282997-2017.
