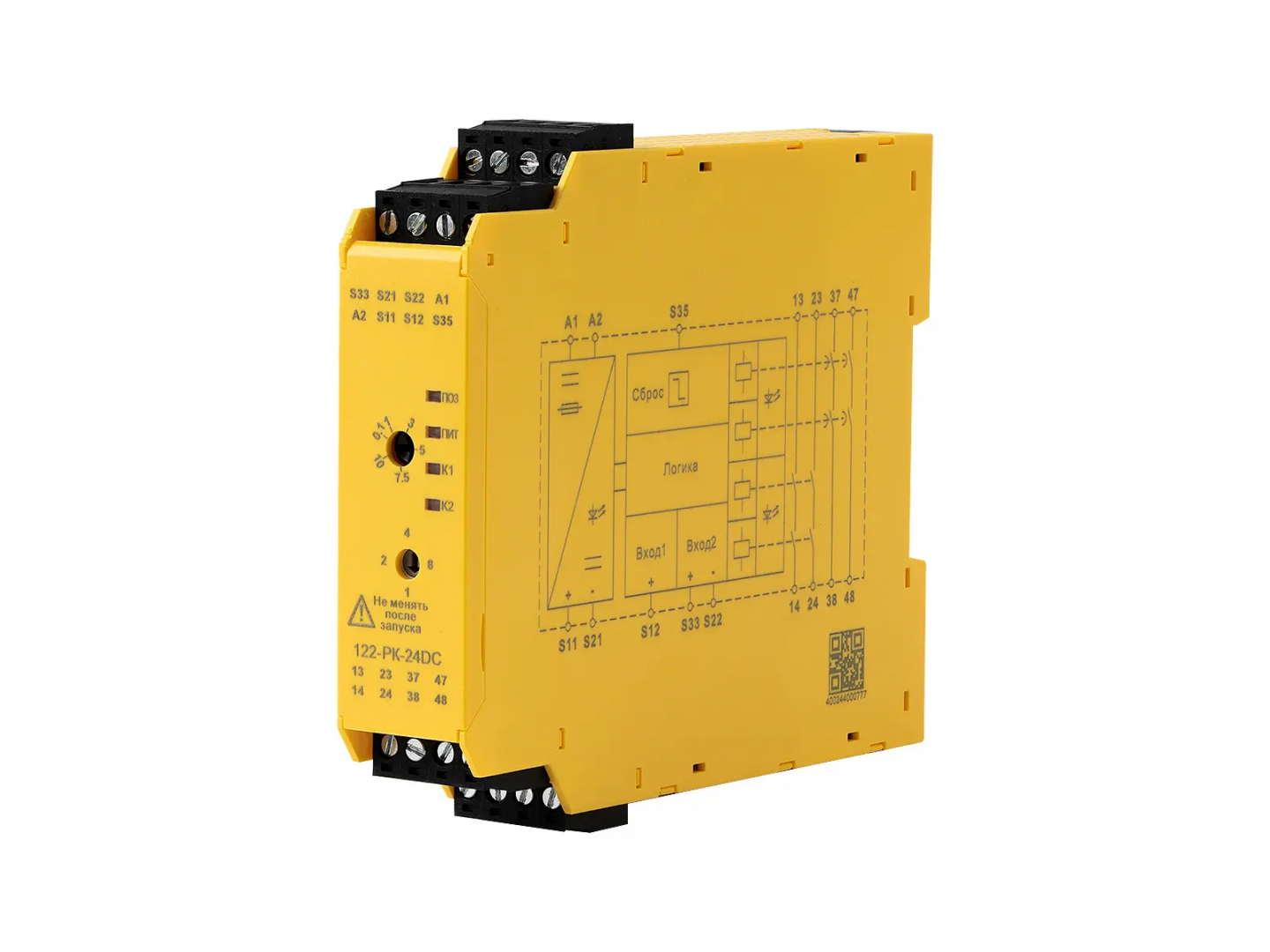

Выпускаемое серийно реле функциональной безопасности РФБГ-122-АРК-24DC представляет собой современное устройство, предназначенное для обеспечения максимального уровня защиты персонала и оборудования в промышленных условиях.
Реле РФБГ-122-АРК-24DC идеально подходит для интеграции в системы автоматизации, где требуется надежный контроль сигналов от устройств с нормально замкнутыми (НЗ) контактами. На входные клеммы реле безопасности серии РФБГ подаются сигналы аварийного останова, защитных ворот, световой завесы безопасности и других элементов, используемых для экстренного торможения или защиты людей, попадающих в опасные зоны.
Благодаря продуманной конструкции реле РФБГ-122-АРК-24DC гарантирует стабильную работу даже в самых требовательных условиях эксплуатации. Одним из ключевых преимуществ является архитектура 1oo2, которая обеспечивает двойную избыточность: система продолжает функционировать корректно при отказе одного из компонентов. Это критично для предотвращения аварийных ситуаций. Кроме того, реле РФБГ-122-АРК-24DC оснащено функцией обнаружения замыканий на контактах, что исключает ложные срабатывания и повышает общую надежность всей цепи безопасности.
Автоматический и ручной сброс дают операторам гибкость в управлении: в зависимости от сценария можно выбрать удобный режим восстановления работы после остановки. Важно отметить, что функция безопасности остается работоспособной даже в случае отказа компонентов — это достигается за счёт встроенных механизмов диагностики. Корректное срабатывание реле безопасности тестируется автоматически в каждом цикле включения-выключения, что минимизирует риски и соответствует самым строгим стандартам промышленной безопасности.
| Характеристики | Значения |
|---|---|
| Диапазон напряжения, В | ~/=24 |
| Допуски по напряжению, В | 0,85… 1,1 |
| Теппловыделение, Вт | ≤ 3,8 при =24 В |
| Ток потребления при =24 В, мА | ≤ 50 |
| Сопротивление кабеля, Ом | 15 |
| Устройства ввода | кнопка аварийного отключения, ворота безопасности |
| Тип сигнала | 2но мгновенного действия + 2но с задержкой |
| Тип контактов | принудительное управление |
| Материал контактов | AgSnO2 |
| Хар-ки нагрузки | AC-15: 3 А / 230 В, DC-13: 3 A / 24 В |
| Хар-ки предохранителя | 10 A gL/gG(но) |
| Диапазон задержки Туст, с | 0,1… 80 (по умолчанию, 10) |
| Точность уставки времени, % | ±15 |
| Время срабатывания, мс | Авто: ≤ 300, ручной: ≤ 150 |
| Размыкание, мс | Ав. стоп: ≤ 30, отказ питания: ≤ 100 |
| Время восстановления, мс | Ав. стоп: ≤30 + Туст, отказ питания: ≤ 100 |
| Прерывание питания, мс | 20 |
| Э/м совместимость | IEC/EN 80947, IEC 61326-3-1, IEC/EN 61000-6-2, IEC/EN 61000-6-4 |
| Номинальное напряжение изоляции, В перем. тока |
250 |
| Ном. напряжение импульса, В | 6000 (1,2/50 мкс) |
| Диэлектрическая прочность, В | 1500 (в течение 1 мин) |
| Зазоры и утечки | Согласно IEC 80947-1 |
| Вибрация, Гц | 10…55 (0,35 мм) |
| Категория перенапряжения | III |
| Степень загрязнения | 2 |
| Степень пылевлагозащиты | IP20 |
| Темп. эксплуатации, °С | -20…. +60 |
| Темп. хранения, °С | -40…. +80 |
| Высота над уровнем моря, м | ≤ 2000 |
| Кол-во срабатывания, циклов | 10 x 106 |
| Параметры безопасности | |
| Уровень полноты безопасности (SIL) | 3 |
| Cредний диагностический охват (DC avg), % | 99 1) 90 2) |
| Среднее время до опасного отказа (MTTFD), лет | 164 1) 161 2) |
| Отказоустойчивость аппаратных средств (HFT) | 1 |
| Доля безопасных отказов (SFF), не менее, % | 99 |
| Средняя вероятность опасного отказа по запросу (PFDavg/PTI) | 1,53×10-5 1) 1,59×10-5 2) |
| Вероятность возникновения отказа за час (PFH), 1/ч | 1,77×10-10 1) 1,85×10-10 2) |
| Категория останова | 0 1) 1 2) |
| 1) - для контактов без задержки, 13/14 2) - для контактов с задержкой, контакты 37/38, 47/48 |
|
Вся документация и сертификаты высылается отдельно по запросу.
