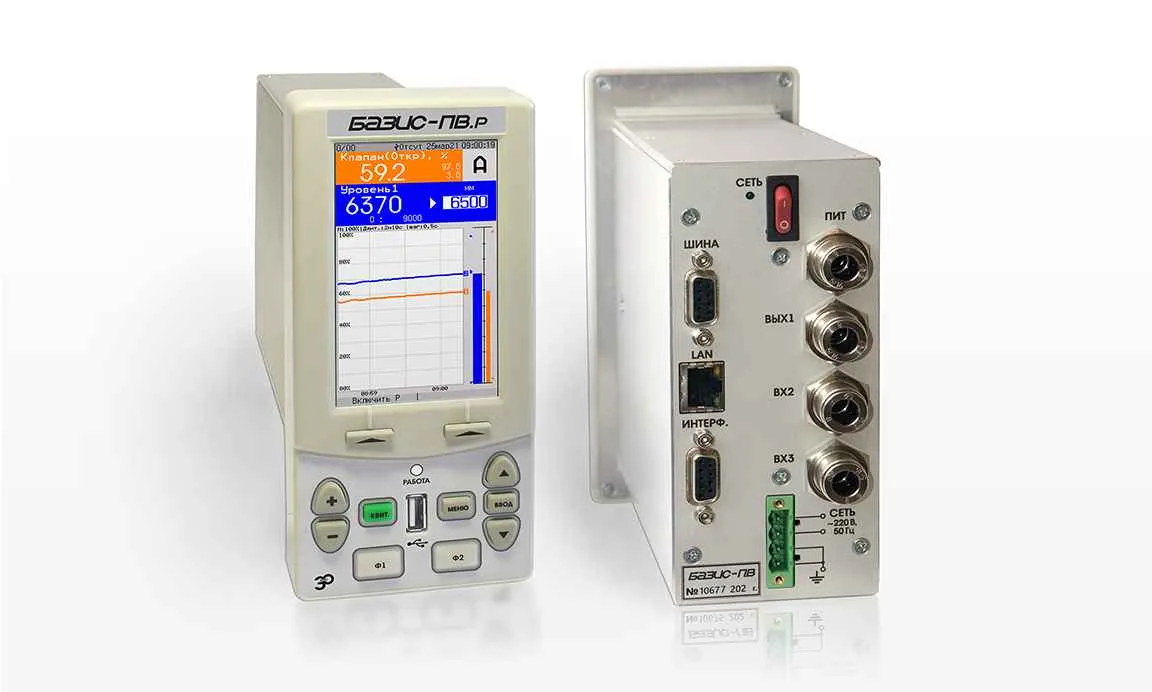

БАЗИС-ПВ.Р — Регулятор пневматический

Производимый серийно прибор БАЗИС-ПВ.Р — это высокоточный промышленный пневматический контроллер, разработанный для автоматизации процессов на объектах, использующих пневмосигналы.

Относится к малоканальным регулирующим устройствам и сочетает в себе надёжность традиционной пневматики с функциональностью цифровой электроники. Контроллер предназначен для приёма пневматических сигналов, их логической обработки, реализации ПИ- и ПИД-регулирования, а также циклического и командного управления. Кроме того, устройство выполняет визуализацию параметров, ведёт архив событий и обеспечивает оповещение оператора в случае нештатных ситуаций.

Благодаря встроенной световой и звуковой сигнализации (ЖКИ, светодиоды, пьезоизлучатель), оператор своевременно получает информацию о нарушениях в работе. Цветной TFT-дисплей диагональю 4,3″ позволяет отображать текущие параметры и настраиваемые мнемосхемы (до 8 штук), а также до 4 групп трендов.

Завод-изготовитель несёт гарантию полного соответствия регулятора пневматического БАЗИС-ПВ.Р заявленным характеристикам, а также требованиям технических условий ТУ только при соблюдении конечным потребителем правил и условий эксплуатации, транспортирования, хранения и монтажа, установленных и указанных в руководстве по эксплуатации.

Уникальной особенностью регулятора БАЗИС-ПВ.Р является запатентованная технология электропневматического преобразования, которая обеспечивает плавное и точное регулирование, быструю реакцию на изменения задания и устойчивость в работе. В отличие от устаревших бумажных регистраторов, контроллер не подвержен механическим сбоям, таким как обрыв тросиков, смещение бумаги или нестабильность пишущих механизмов.

Контроллер устойчив к воздействию внешней среды: уровень пыле- и влагозащиты — до IP54, изделие возможно использовать в условиях высокой запылённости или влажности. Устройство поддерживает обмен данными по интерфейсам Ethernet, USB и двумя портами RS-485, а также протоколы MODBUS RTU/TCP, БАЗБАС и технологии OPC, обеспечивающих его интеграцию в современные системы АСУ ТП.

Контроллер БАЗИС-ПВ.Р ведёт архив трендов с дискретностью от 0,5 секунды и возможностью хранения данных до одного года, а также системный архив событий (до 1000 записей).

БАЗИС-ПВ.Р внесён в Государственный реестр средств измерений с межповерочным интервалом 4 года, что подтверждает его надёжность и точность.

Область применения пневматического регулятора БАЗИС-ПВ.Р:

• Нефтегазовая отрасль — управление технологическими параметрами в пневмосистемах объектов добычи, подготовки и транспортировки нефти и газа.
• Химическое и нефтехимическое производство — поддержание точных условий в реакторах, колоннах, смесителях и других установках, работающих с агрессивными веществами.
• Энергетика — автоматизация процессов в котельных, тепловых узлах и генераторных установках, где применяются пневмоуправляемые исполнительные механизмы.
• Водоснабжение и очистка воды — управление клапанами, заслонками и дозаторами на фильтрационных и насосных станциях.
• Пищевая и фармацевтическая промышленность — обеспечение гигиеничных условий и стабильных режимов с применением пневмоприводов.
• Металлургия и машиностроение — регулирование процессов в пневматических системах термообработки, прокатных станов, гидроприводов.
• Научно-исследовательские лаборатории — точное управление малыми технологическими стендами и опытными установками.

Условное обозначение модификаций

БАЗИС-ПВ.Р - Х₁ - Х₂ - Х₃, где

• БАЗИС-ПВ.Р - промышленный регулирующий контроллер с 1 пневматическим выходным каналом и 2 пневматическими входными каналами.
• Х₁ - напряжение питания:
  • без символа - ⁓ 220 В, 50 Гц;
  • 110 - = 110 В или ⁓ 110 В, 60 Гц;.
• Х₂ - указывается при наличии метрологического обеспечения:
  • без символа - без метрологического обеспечения;
  • М - метрологическое обеспечение (оснащается модулем БАЗИС-91) без поверки;
  • М - ГП - метрологическое обеспечение (оснащается модулем БАЗИС-91) с первичной поверкой.
• Х₃ - гарантия:
  • без символа - базовая 3 года,
  • РГ4 - расширенная 4 года,
  • РГ5 - расширенная 5 лет,
  • РГ6 - расширенная 6 лет.
