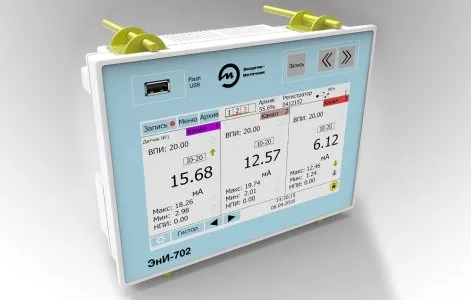

Многоканальный регистратор ЭнИ-702 предназначен для построения современных систем промышленного мониторинга, регистрации параметров и автоматизации технологических процессов. Оборудование применяется на промышленных предприятиях, объектах энергетики, в нефтегазовой и химической отрасли, а также в распределённых системах диспетчеризации и телеметрии. Благодаря модульной архитектуре система легко масштабируется под требования конкретного объекта и обеспечивает стабильную работу в условиях промышленной эксплуатации.
Регистратор ЭнИ-702 выполняет измерение силы и напряжения постоянного тока, сопротивления, а также поддерживает работу с термопарами и термопреобразователями сопротивления. Устройство обеспечивает регистрацию, обработку и хранение измеренных значений с возможностью дальнейшей передачи данных в системы верхнего уровня. Дополнительно реализованы функции преобразования измеряемых параметров и управления технологическими процессами через каналы коммутации.
Многоканальный регистратор ЭнИ-702 поддерживает подключение до 24 гальванически развязанных универсальных измерительных каналов с индивидуальной настройкой каждого канала. Такая конфигурация позволяет одновременно контролировать различные технологические параметры в рамках одной системы. Для управления исполнительными механизмами предусмотрено до 48 гальванически развязанных дискретных каналов управления, что существенно расширяет функциональность оборудования в составе АСУ ТП.
Система построена по модульному принципу и включает панель индикации ЭнИ-702, измерительные модули ЭнИ-702И, измерители тока ЭнИ-703И и модули дискретного вывода ЭнИ-702Р. Программно возможно подключение до 4 модулей ЭнИ-702И, до 4 модулей ЭнИ-703И и до 4 модулей ЭнИ-702Р. При использовании интерфейса RS-485 количество устройств в сети может достигать 32 модулей, что позволяет создавать распределённые системы мониторинга с удалением между узлами до 2400 метров.
Передача данных между модулями и панелью оператора осуществляется по интерфейсу RS-485 с поддержкой протокола Modbus. Это обеспечивает удобную интеграцию регистратора ЭнИ-702 в SCADA-системы, системы диспетчеризации и промышленные комплексы автоматизации. Поддержка открытых промышленных протоколов упрощает внедрение оборудования в существующую инфраструктуру предприятия.
| Характеристики | Значения | |
|---|---|---|
| Диапазон напряжения питания переменного тока, В | 110…265 | |
| Частота напряжения питания переменного тока, Гц | 49…51 | |
| Потребляемая мощность, В·А | не более 5 | |
| Объем внешней памяти (SD-карта), ГБ | не более 32 | |
| Периодичность записи данных в архив, с | 1…60 | |
| Интервал времени хранения архива во встроенной памяти (при периодичности записи данных в архив 1 с), суток | не менее 30 | |
| Интерфейсы обмена данными | USB-Host, RS-485 | |
| Конструктивное исполнение | пластмассовый корпус для монтажа в щит | |
| Степень защиты по ГОСТ 14254 | IP30 | |
| Средний срок службы, лет | 12 | |
| Масса, кг | не более 0,7 | |
| Интерфейс RS-485 | ||
| Скорости обмена по интерфейсу, кбит/с (выбирается пользователем) | 2,4; 4,8; 9,6; 19,2; 38,4; 57,6; 115,2 | |
| Диапазон сетевых адресов (выбирается пользователем) | 1…247 | |
| Протокол обмена данными | MODBUS RTU | |
| Длина кабеля, м | не более 1200 | |
| Условия эксплуатации | ||
| Температура окружающего воздуха, °С | -40…+50 | |
| По устойчивости к климатическим воздействиям при эксплуатации соответствует группе исполнения, по ГОСТ Р 52931 | С3 | |
| По устойчивости к механическим воздействиям при эксплуатации соответствует группе, по ГОСТ Р 52931 | L3 | |
| Степень защиты от пыли и влаги, по ГОСТ 14254 | IP30 | |
| Характеристики | Значения | |
|---|---|---|
| Диапазон напряжения питания переменного тока, В | 110…265 | |
| Частота напряжения питания переменного тока, Гц | 49…51 | |
| Мощность, потребляемая от сети переменного тока, В·А | не более 2 | |
| Время установления рабочего режима, минут | не более 15 | |
| Конструктивное исполнение | пластмассовый корпус для монтажа на DIN-рейке NS35\7,5 | |
| Степень защиты по ГОСТ 14254 | IP30 | |
| Средний срок службы, лет | 12 | |
| Масса, кг | не более 0,3 | |
| Каналы измерения ЭнИ-702И | ||
| Количество каналов измерения | 6 | |
| Такт измерения (выбирается пользователем), с | 0,1…10,0 | |
| Усреднение измерений (количество измерений для усреднения) | 1…40 | |
| Входное сопротивление прибора при подключении источника унифицированного сигнала тока, Ом | 50 | |
| Входное сопротивление прибора при подключении источника унифицированного сигнала напряжения, кОм | не менее 100 | |
| Схема подключений термопреобразователей сопротивления (выбирается пользователем) | 2-х, 3-х, 4-х проводная |
|
| Длина линии подключения термопреобразователей сопротивления при сопротивлении линии не более 15 Ом, м | не более 100 | |
| Длина линии подключения термопар при сопротивлении линии (термоэлектродный кабель) не более 100 Ом, м | не более 20 | |
| Длина линии подключения унифицированного сигнала постоянного напряжения при сопротивлении линии не более 5 Ом, м | не более 100 | |
| Тип первичного преобразователя (датчика) | Условное обозначение | Диапазон измерений, °С | Диапазон изменений сопротивления преобразователя по НСХ, Ом2) | δ, % |
|---|---|---|---|---|
| 50М, R100 / R0 = 1,42601) α = 0,004263) |
50М-6 | -50...+200 | 39,35...92,62 | ± 0,2 |
| 53М, R100 / R0 = 1,4280 α = 0,00428 |
53М-6 | 41,71...98,17 | ||
| 100М, R100 / R0 = 1,4260 α = 0,00426 |
100М-6 | 78,70...185,20 | ||
| 50М, R100 / R0 = 1,4280 α = 0,00428 |
50М-8 | 39,23...92,80 | ||
| 53М, R100 / R0 = 1,4280 α = 0,00428 |
53М-8 | 41,38...98,34 | ||
| 100М, R100 / R0 = 1,4280 α = 0,00428 |
100М-8 | 78,46...185,60 | ||
| 46П, R100 / R0 = 1,3910 α = 0,00391 |
46П | -90...+600 | 29,33...145,85 | |
| 50П, R100 / R0 = 1,3910 α = 0,00391 |
50П | -50...+600 | 40,00...158,66 | |
| 100П, R100 / R0 = 1,3910 α = 0,00391 |
100П | 80,00...317,11 | ||
| Pt100, R100 / R0 = 1,3850 α = 0,00385 |
Pt100 | 80,31...313,71 | ||
| ТЖК (J)4) | ТЖК | -50...+1100 | -2,431...+63,792 | ± 0,56) |
| ТХК (L) | ТХК | -50...+600 | -3,005...+49,108 | |
| ТХА (K) | ТХА | -50...+1300 | -1,889...+52,410 | |
| ТПП (S) | ТПП | 0...1700 | 0,000...+17,947 | |
| ТПР (B) | ТПР | 300...1800 | 0,431...+13,591 | |
| ТВР (A-1) | ТВР | 0...2500 | 0,000...+33,840 | |
| Напряжение | U20 | 0...20 | 100 | ± 0,2 |
| U50 | 0...50 | |||
| U100 | 0...100 | |||
| U1V | 0...1000 | |||
| Ток | I0-5 | 0...5 | 500 | ± 0,2 |
| I4-20 | 4...20 | 2000 | ||
| I0-20 | 0...20 | 2000 | ||
| Сопротивление | R320 | 0...320 | 0,2 | ± 0,2 |
| Характеристики | Значения | |
|---|---|---|
| Диапазон напряжение питания переменного тока, В | 110…265 | |
| Частота напряжения питания переменного тока, Гц | 49…51 | |
| Мощность, потребляемая от сети переменного тока, В·А | не более 8 | |
| Время установления рабочего режима, с | не более 2 | |
| Конструктивное исполнение | пластмассовый корпус для монтажа на DIN-рейке NS35\7,5 | |
| Степень защиты по ГОСТ 14254 | IP30 | |
| Масса, кг | не более 0,35 | |
| Каналы измерения ЭнИ-702И | ||
| Количество каналов | 12 однотипных каналов коммутации | |
| Характеристики каналов коммутации | ||
| Оптосимистор (код А) | коммутация переменного тока 0,3 А, 250 В | |
| Оптореле (код Б) | коммутация постоянного и переменного тока 4,5 А, 20 В | |
| Оптореле (код В) | коммутация постоянного и переменного тока 0,2 А, 400 В | |
| Реле (код Г) | коммутация постоянного тока до 5 А напряжения до 30 В, но не более 150 Вт или переменного тока до 15 А напряжения до 250 В, но не более 1250 В·А | |
| Характеристики | Значения | |
|---|---|---|
| Диапазон напряжение питания постоянного тока, В | 8…48 | |
| Потребляемая мощность, Вт | не более 2 | |
| Время установления рабочего режима, минут | не более 15 | |
| Конструктивное исполнение | пластмассовый корпус для монтажа на DIN-рейке NS35\7,5 | |
| Степень защиты по ГОСТ 14254 | IP30 | |
| Средний срок службы, лет | 12 | |
| Масса, кг | не более 0,1 | |
| Каналы измерения ЭнИ-703И | ||
| Количество каналов измерения | 3 | |
| Такт измерения (выбирается пользователем), с | 0,1…10,0 | |
| Усреднение измерений (количество измерений для усреднения) | 1…20 | |
| Входное сопротивление прибора при подключении источника унифицированного сигнала тока, Ом | 50 | |
| Метрологические характеристики ЭнИ-703И | ||
| Предел допускаемой основной приведенной погрешности, % | ± 0,1 | |
| Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением температуры окружающего воздуха от нормальной до любой температуры в пределах рабочего диапазона температур на каждые 10 °С, % | не более пределов допускаемой основной приведенной погрешности | |
| Пределы допускаемой дополнительной погрешности, вызванной воздействием повышенной влажности, % | ||
| Пределы допускаемой дополнительной погрешности, вызванной изменением напряжения питания в рабочем диапазоне, % | ||
| Время установления, в течение которого измеренное значение входит в зону предела допускаемой основной приведенной погрешности, с (при значениях такта измерений 0,1 с и усреднения измерений 10) | не более 1 | |
Вся документация и сертификаты высылается отдельно по запросу.
