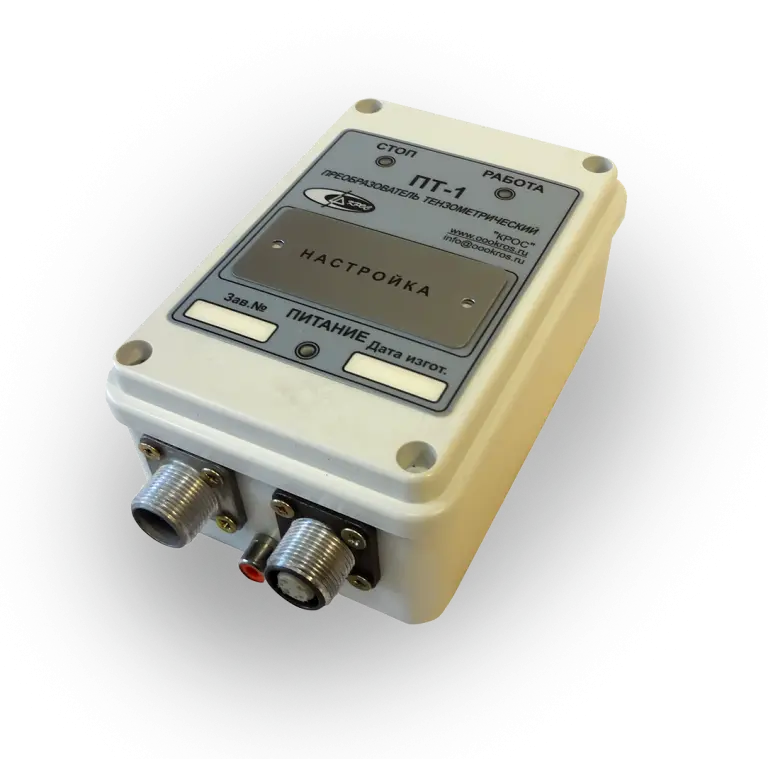

Серийно производимый тензометрический преобразователь ПТ-1 предназначен для работы в составе систем ограничения нагрузки подъёмников и лифтов. Устройство используется как функциональный элемент системы безопасности, обеспечивая контроль массы и предотвращение перегрузок оборудования. Конкретное место установки и исполнение ПТ-1 преобразователя определяется конструкцией подъёмного механизма и особенностями его эксплуатации.
Основная задача устройства — преобразование сигналов от тензодатчиков в информативный электрический сигнал, соответствующий фактической нагрузке. ПТ-1 преобразователь выполняет непрерывный анализ полученных данных и сравнивает текущую нагрузку с заданным пороговым значением. При превышении допустимого уровня более чем на 100% устройство формирует управляющее воздействие — размыкает цепь исполнительного механизма, тем самым предотвращая дальнейшую работу оборудования в аварийном режиме.
Дополнительно ПТ-1 преобразователь тензометрический управляет встроенными средствами оповещения. При возникновении перегрузки активируются световые индикаторы и звуковая сигнализация, что позволяет оперативно информировать обслуживающий персонал о нештатной ситуации.
В конструкции изделия предусмотрено реле с «сухими» контактами, что обеспечивает удобство интеграции в различные системы управления и автоматизации. Благодаря этому ПТ-1 преобразователь может использоваться в составе сложных комплексов контроля и защиты.
Устройство выпускается в нескольких вариантах исполнения. Базовые модификации рассчитаны на питание 12 или 24 В и работу с тензомостами сопротивлением 400 Ом при напряжении питания моста 18 В. Специальные версии предусматривают расширенные возможности — увеличенный диапазон питания моста и работу с сопротивлением до 800 Ом, что делает прибор универсальным для различных задач.
Преобразователь ПТ-1 рассчитан на эксплуатацию в промышленной среде. Климатическое исполнение У2 позволяет использовать его при температуре от −40 до +60 °C. Степень защиты корпуса IP32 обеспечивает защиту от пыли и случайного попадания влаги в производственных условиях.
| Маркировка | Напряжеине питания | Напряжеине питания моста | Сопротивление моста |
|---|---|---|---|
| Базовые исполнения | |||
| ПТ-12 | 12 В | 18 В | 400 Ом |
| ПТ-24 | 24 В | 18 В | 400 Ом |
| Исполнения по специальному заказу | |||
| ПТ-12С | 12 В | 4..18 В | 800 Ом |
| ПТ-24С | 24 В | 4..18 В | 800 Ом |
| Характеристики | Значения |
|---|---|
| Колебания напряжения питания | от -15% до +25% |
| Ток потребления, не более | 0,5 А |
| Управляющий сигнал | сухие контакты реле (нормально разомкнутые) |
| Ток цепи управления, не более: | |
| — при напряжении 220 В переменного тока | 2 А |
| — при напряжении 24 В постоянного тока | 5 А |
| Предварительная сигнализация | зуммер |
| Входные сигналы: | |
| — количество датчиков | 4 (полный мост) |
| — сопротивление моста | см. таблицу ИСПОЛНЕНИЯ |
| — тип питающего тока | постоянный |
| — напряжение питания моста | см. таблицу ИСПОЛНЕНИЯ |
| Регулировка порога срабатывания | 20… 100 МПа |
| Точностные показатели: | |
| — ошибка настройки (установка порога), не более | 1% |
| — погрешность от действия внешних факторов во всем рабочем диапазоне температур, не более | 2% |
| Условия и продолжительность эксплуатации: | |
| — защита от переполюсовки | имеется |
| — режим работы | непрерывный |
| — климатическое исполнениe | У2 по ГОСТ 15150 |
| — рабочая температура | -45…+50 С |
| — температура хранения | -45…+70 С |
| — относительная влажность | 98% при 25 С |
| — защита от попадания посторонних тел и воды | IP44 по ГОСТ 14254 |
| Габаритные размеры (длина х ширина х высота) | 160х80х58 мм |
| Масса, не более | 1,0 кг |
| Ресурс | 10 000 часов |
| Срок службы | 10 лет |
| Среднее время наработки на отказ, не менее | 1000 часов |
Вся документация и сертификаты высылается отдельно по запросу.
