Преобразователь ЭнИ-3320-RTD/TC — это современное измерительное устройство, предназначенное для точного приёма и преобразования сигналов от различных первичных датчиков. Он широко применяется в системах промышленной автоматизации, где требуется надёжная передача данных о температуре, сопротивлении или напряжении в унифицированном виде для последующей обработки контроллерами и SCADA-системами.
Преобразователь ЭнИ-3320-RTD/TC обеспечивает измерение сигналов от термопреобразователей сопротивления (RTD), термопар (TC), потенциометров, а также выполняет приём сигналов постоянного напряжения и сопротивления. Полученные значения преобразуются в стандартные аналоговые выходы — токовые (0–5 мА, 0–20 мА, 4–20 мА) и напряжения (0–5 В, 1–5 В).
Ключевым преимуществом модели является наличие двух универсальных каналов, каждый из которых может быть независимо настроен под конкретный тип входного сигнала. Это позволяет существенно сократить количество оборудования и повысить гибкость системы. Широкий диапазон поддерживаемых входных сигналов делает преобразователь ЭнИ-3320-RTD/TC подходящим для работы с разными типами датчиков без необходимости замены оборудования.
Высокая точность передачи данных обеспечивает достоверность измерений даже в сложных промышленных условиях. Гальваническая развязка между каналами, а также между входными и выходными цепями повышает безопасность эксплуатации и защищает систему от помех и наводок. Это особенно важно при работе на объектах с высоким уровнем электромагнитных воздействий.
Дополнительное удобство обеспечивает возможность пользовательской настройки через интерфейс USB Type-C. Это позволяет быстро конфигурировать устройство без использования специализированных программаторов. Наличие индикации состояния и уровня сигнала упрощает диагностику и контроль работы преобразователя ЭнИ-3320-RTD/TC непосредственно на месте установки.
| Параметр | Значение |
|---|---|
| Диапазон напряжения питания постоянного тока, В | 18...40 |
| Потребляемая мощность — ЭнИ-3320-RTD/TC-1к, Вт | не более 1,75 |
| Потребляемая мощность — ЭнИ-3320-RTD/TC-2к, Вт | не более 2,5 |
| Измерительный ток термопреобразователя сопротивления, мА | 0,42 |
| Сопротивление входной цепи при подключении источника унифицированного сигнала напряжения, кОм | не менее 100 |
| Длина линии связи с термопреобразователями сопротивления при сопротивлении линии не более 15 Ом, м | не более 100¹ |
| Максимальное сопротивление каждого провода для подключения термопреобразователя сопротивления, Ом | не более 50 |
| Длина линии связи с термопарами при сопротивлении линии (термоэлектродный кабель) не более 100 Ом, м | не более 20¹ |
| Длина линии связи с источниками унифицированного сигнала постоянного напряжения при сопротивлении линии не более 5 Ом, м | не более 100¹ |
| Активные выходные цепи преобразователей с токовым сигналом 0...20 мА, 4...20 мА (цепи нагрузки) рассчитаны на работу с нагрузками, кОм | не более 0,45 |
| Активные выходные цепи преобразователей с токовым сигналом 0...5 мА (цепи нагрузки) рассчитаны на работу с нагрузками, кОм | не более 1,8 |
| Сопротивление нагрузки активных выходных цепей преобразователей с сигналами напряжения 0...5 В, 1...5 В должно быть, кОм | не менее 100 |
| Пассивные выходные цепи преобразователей (цепи нагрузки) рассчитаны на работу в диапазоне напряжений от внешнего источника питания, В | 5...28 |
| Напряжение холостого хода на активном выходе, В | не более 12 |
| Время установления выходного сигнала преобразователей (время, в течение которого выходной сигнал входит в зону предела допускаемой основной приведенной погрешности, в зону предела основной абсолютной погрешности), с | 0,25...10 |
| Такт измерения, с | 0,25 |
| Электрическая прочность изоляции между каналами, В | 1500 |
| Электрическая прочность изоляции между входной и выходной цепью, В | 1500 |
| Электрическая прочность изоляции между выходной цепью и источником питания, В | 1500 |
| Электрическая прочность изоляции между входной и выходной цепью и источником питания, В | 1500 |
| Сопротивление изоляции между входной и выходной цепью, МОм | не менее 40 |

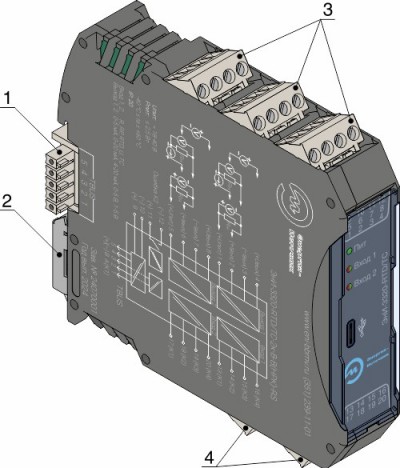

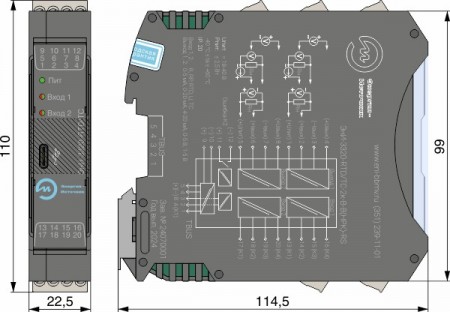

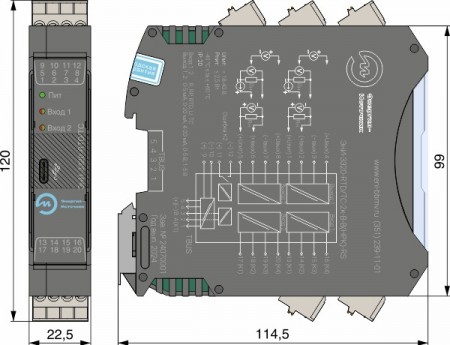

| Конструктивное исполнение | пластмассовый корпус для монтажа на DIN-рейке NS35/7,5 |
| Степень защиты по ГОСТ 14254 | IP20 |
| Средняя наработка на отказ с учетом технического обслуживания, часов | 150000 |
| Средний срок службы, лет | 15 |
| Назначенный срок службы, лет | 15 |
| Масса преобразователя, кг | не более 0,2 |
| Температура окружающего воздуха, °С | -40...+80 |
| По устойчивости к климатическим воздействиям при эксплуатации соответствует группе исполнения, по ГОСТ Р 52931–2008 | C4 |
| По способу защиты человека от поражения электрическим током соответствует классу, по ГОСТ 12.2.007.0 | III |
| Степень защиты от пыли и влаги, по ГОСТ 14254–96 | IP20 |
| Характеристики интерфейса RS-485 | |
| Скорость обмена по интерфейсу, кбит/с | 2,4; 4,8; 9,6; 19,2; 38,4; 57,6; 115,2 |
| Используемые линии | A(D+), B(D-) |
| Диапазон сетевых адресов (выбирается пользователем) | 1...247 |
| Количество приборов в сети интерфейса, шт. | до 32 |
| Протокол обмена данными | MODBUS RTU |
| Длина кабеля, м, не более | 1200 |
| Технические характеристики реле «Ошибка» | |
| Конфигурация контактной группы | 1 перекидной контакт типа C (SPDT) |
| Материал контактов | AgNi + Au |
| Время включения, мс | 3 |
| Время отключения, мс | 3 |
| Максимальный переменный/постоянный ток через контакты, А | 2 |
| Максимальное напряжение переменного тока на контактах, В | 250 |
| Максимальное напряжение постоянного тока через контакты, В | 220 |
| Механический ресурс срабатывания реле, циклов | 1·10⁸ |
| Электрический ресурс срабатывания реле (при максимальной нагрузке), циклов | 1·10⁵ |
| ¹) Линия связи с первичным преобразователем может быть значительно длиннее, но стоит учитывать возможность увеличения уровня внешних помех в линии, что может привести к значительному увеличению погрешности измерения. | |
Вся документация и сертификаты высылается отдельно по запросу.
