Преобразователь ЭнИ-860 — высокоэффективный DC/DC-конвертер, предназначенный для питания маломощного промышленного оборудования от нестабилизированных источников постоянного тока. Устройство применяется в системах автоматизации, телеметрии и КИПиА, где требуется стабильное выходное напряжение при изменяющихся параметрах входной сети и удалённом размещении потребителей.
Основная задача преобразователя — обеспечение надёжного электропитания оборудования, чувствительного к перепадам напряжения и помехам. Преобразователь ЭнИ-860 поддерживает стабильную работу контроллеров, тепловычислителей, расходомеров, нормирующих преобразователей, программируемых реле, модулей ввода-вывода, измерителей-регуляторов, модемов и других устройств промышленной автоматики. Особенно эффективно оборудование используется в распределённых системах, где потребители находятся на значительном расстоянии от источника питания.
Одним из ключевых преимуществ устройства является автоматическое переключение между режимами повышения и понижения напряжения. Если входное напряжение превышает установленное выходное значение, преобразователь работает как понижающий DC/DC-конвертер. При снижении входного напряжения ниже уровня выходного — автоматически переходит в режим повышения. Такое решение обеспечивает бесперебойное питание подключённого оборудования без необходимости использования дополнительных стабилизаторов.
Преобразователь ЭнИ-860 преобразует входное напряжение 20…36 В в стабилизированное выходное напряжение 23,5…24,5 В с максимальным током нагрузки до 2 А. Выходная мощность устройства достигает 60 Вт, что позволяет подключать широкий спектр промышленного оборудования. Высокий коэффициент полезного действия — не менее 94 % — снижает тепловыделение и уменьшает энергопотери, что особенно важно для круглосуточно работающих систем автоматизации.
Дополнительным преимуществом является высокая стабильность параметров питания. Нестабильность выходного напряжения не превышает 0,1 %, благодаря чему обеспечивается корректная работа чувствительных электронных устройств, датчиков и измерительных цепей. Это снижает вероятность сбоев, ошибок передачи данных и ложных сигналов в системах управления.
Преобразователь ЭнИ-860 рассчитан на эксплуатацию в сложных промышленных условиях. Устройство стабильно функционирует при температурах от –40 до +55 °С, что позволяет использовать его как в отапливаемых шкафах автоматики, так и на наружных объектах. Для повышения надёжности предусмотрены встроенные защиты от короткого замыкания, перегрузки и переполюсовки питания. Наличие световой индикации выходного напряжения упрощает контроль состояния устройства и ускоряет диагностику системы.
| Параметр | Значение |
|---|---|
| Нестабильность выходного напряжения, % | 0,1 |
| Изменение значения выходного напряжения при максимальном токе нагрузки, вызванное изменением входного напряжения в допускаемых пределах, %, от установленного значения напряжения | не более ± 0,1 |
| Изменение значения выходного напряжения, вызванное изменением тока нагрузки от 0 до максимального значения, %, от установленного значения напряжения | не более 0,1 |
| Пульсации выходного напряжения (пик — пик), мВ, при максимальном токе нагрузки | не более 200 |
| Изменение значения выходного напряжения, вызванное изменением температуры окружающего воздуха в пределах рабочих температур, %, от установленного значения напряжения на каждые 10 °С | не более ± 0,5 |

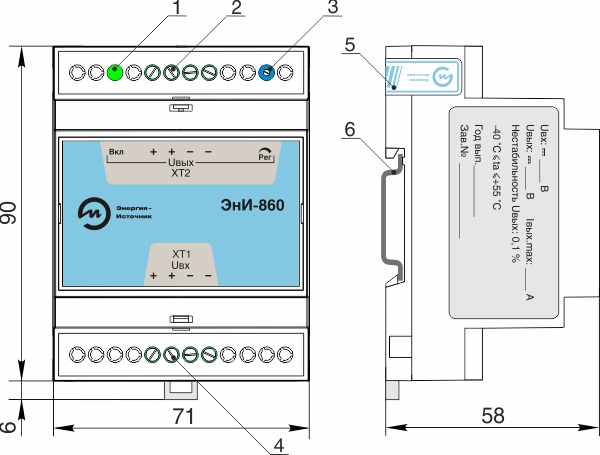

| Конструктивное исполнение | пластмассовый корпус для монтажа на DIN-рейке NS35/7,5 |
| Масса, кг | не более 0,15 |
| Температура окружающего воздуха, °С | -40... +55 |
| По устойчивости к климатическим воздействиям при эксплуатации соответствует группе исполнения, по ГОСТ Р 52931 | C3 |
| По устойчивости к механическим воздействиям при эксплуатации соответствует группе, по ГОСТ Р 52931 | L3 |
| Степень защиты от пыли и влаги, по ГОСТ 14254 | IP20 |
Вся документация и сертификаты высылается отдельно по запросу.
