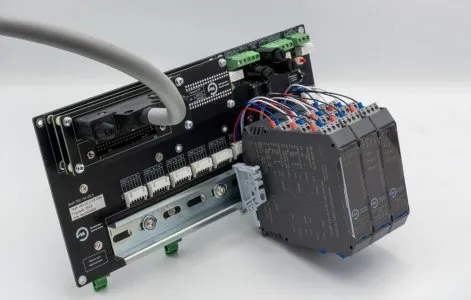

Терминальные платы ЭнИ-780 предназначены для удобной и надёжной интеграции модулей гальванической развязки, барьеров искрозащиты и другого совместимого оборудования в системы промышленной автоматизации. Решение ориентировано на применение в современных АСУ ТП, распределённых системах ввода-вывода и шкафах управления, где важны стабильность коммутации, удобство монтажа и высокая эксплуатационная надёжность.
Терминальная плата ЭнИ-780 обеспечивает быстрое подключение оборудования к модулям ввода/вывода и ПЛК различных производителей. Использование специализированных плат-переходников позволяет интегрировать систему практически с любыми промышленными контроллерами и средствами управления, существенно упрощая проектирование и дальнейшее обслуживание автоматизированных комплексов.
Конструкция оборудования предусматривает различные варианты монтажа: крепление на DIN-рейку, установку на стену или размещение внутри шкафа управления. Благодаря этому Терминальные платы ЭнИ-780 легко адаптируются под требования конкретного объекта и обеспечивают удобную компоновку оборудования даже в ограниченном пространстве.
В зависимости от конфигурации возможно размещение восьми или шестнадцати приборов. Платы обеспечивают коммутацию 8, 16 или 32 каналов, что позволяет использовать их в системах различного масштаба — от локальных узлов автоматизации до крупных распределённых комплексов управления технологическими процессами.
Поддержка нескольких типов сигналов делает оборудование универсальным решением для интеграции контрольно-измерительных приборов, исполнительных механизмов и систем мониторинга.
Особое внимание уделено надёжности эксплуатации и диагностике состояния системы. Терминальная плата ЭнИ-780 обеспечивает подачу резервируемого питания с диагностикой через реле, что позволяет своевременно выявлять неисправности и повышать отказоустойчивость оборудования. Дополнительно реализована диагностика состояния подключённых устройств и светодиодная индикация срабатывания реле диагностики, благодаря чему обслуживание системы становится более оперативным и удобным.
| Характеристики | Значения |
|---|---|
| Диапазон напряжения питания постоянного тока, B | 18…401) |
| Потребляемая мощность, Вт, не более | 22) |
| Ток сигнальных цепей, мА, не более | 200 |
| Максимальный ток нагрузки по шине TBUS, А | 4 |
| Конструктивное исполнение | монтаж на DIN-рейке NS35/7,5, стене или щите в зависимости от исполнения |
| Степень защиты по ГОСТ 14254 | IP00 |
| Средняя наработка на отказ с учетом технического обслуживания, часов | 150000 |
| Средний срок службы, лет | 15 |
| Масса платы, кг, не более | 1 |
| 1) Верхний предел напряжения питания зависит от установленных приборов. 2) Указана потребляемая мощность платы, суммарная потребляемая мощность зависит от установленных приборов. |
|
| Характеристики сигнальных реле | |
| Конфигурация контактной группы | 2 перекидных контакта типа С1) (DPDT) |
| Материал контактов | AgNi + Au |
| Минимальный ток через контакты, мкА | 10 |
| Минимальное напряжение на контактах, мВ | 10 |
| Максимальный ток через контакты, А | 2 |
| Максимальное напряжение постоянного тока на контактах, В | 220 |
| Максимальное напряжение переменного тока на контактах, В | 250 |
| Механический ресурс срабатывания реле, циклов | 1 · 108 |
| Электрический ресурс срабатывания реле (при номинальной нагрузке), циклов | 1 · 105 |
| 1) Параллельное включение. | |
| Условия эксплуатации | |
| Температура окружающего воздуха, °С | −40...+70 |
| По устойчивости к климатическим воздействиям при эксплуатации соответствует группе исполнения, по ГОСТ Р 52931–2008 | С4 |
| По устойчивости к механическим воздействиям при эксплуатации соответствует группе, по ГОСТ Р 52931–2008 | L3 |
| Класс по способу защиты от поражения электрическим током по ГОСТ 12.2.007.0 | 0 |
| Степень защиты от пыли и влаги, по ГОСТ 14254 | IP00 |
Вся документация и сертификаты высылается отдельно по запросу.
