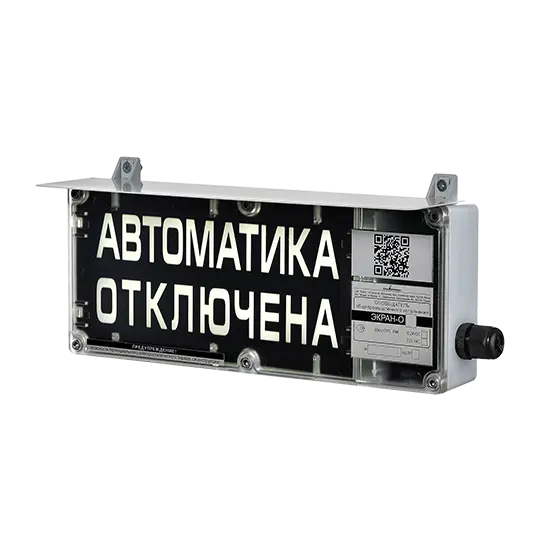

Серийно выпускаемый оповещатель ЭКРАН-О-СЗ-К1 — это промышленный светозвуковой пожарный оповещатель табличного типа, предназначенный для надёжного визуального и акустического информирования персонала о возникновении аварийных и пожароопасных ситуаций. Устройство применяется в производственных и технологических зонах, где требуется чёткая и мгновенно различимая сигнализация. Световой оповещатель ЭКРАН-О-СЗ-К1 не оснащён дополнительными секциями и оптимален для локального оповещения на объектах с повышенными требованиями к устойчивости и долговечности оборудования.
Функциональные возможности прибора обеспечивают высокую эффективность оповещения в условиях промышленной эксплуатации. Режим свечения может быть как мигающим, так и постоянным, что позволяет адаптировать работу устройства под конкретные регламенты безопасности. Уровень звукового давления составляет не менее 100 дБ/м, благодаря чему сигнал хорошо слышен даже в шумных цехах. Оповещатель ЭКРАН-О-СЗ-К1 отличается низким энергопотреблением — от 70 мА и поддерживает питание 12–24 В либо 100–240 В. Исполнение У-1 обеспечивает стабильную работу в температурном диапазоне от –60 до +75 °C. При питании 12–24 В реализован контроль цепи питания на обрыв и короткое замыкание. Контрастные и чёткие надписи хорошо различимы при ярком освещении и в задымлённых помещениях.
Световой оповещатель ЭКРАН-О-СЗ-К1 совместим с адресными системами пожарной сигнализации и подключается через метки или расширители. Для его эксплуатации не требуется использование искробезопасных шлейфов, что упрощает проектирование и монтаж.
Конструкция устройства выполнена в прочном корпусе из поликарбоната с классом защиты IP66. Размер табло составляет 250×100 мм, в комплекте предусмотрен кабельный ввод КВП12. Возможна замена надписи без демонтажа оповещателя. Опционально доступна установка защитного козырька. Настройка режимов света и звука осуществляется непосредственно на объекте, предусмотрены два варианта звукового сигнала — «Тон 1» и «Тон 2».
| Характеристики | Значения |
|---|---|
| cтепень защиты оболочки | IP66 |
| условия эксплуатации, °С | от -60...+75 °C |
| тип звукового сигнала | сирена |
| уровень звукового давления развиваемый на расстоянии (1,00±0,05) м, не менее, дБ | 100 |
| напряжение питания, В | 12-28 / 100-245 |
| габаритные размеры, не более, мм | 390х170х60 |
| масса, не более, кг | 2,5 |
| срок службы, не менее, лет | 10 |
| гарантийный срок, лет | 5 |
Максимальный потребляемый оповещателем ЭКРАН ток, мА* (потребление основной секции):
| Напряжение питания, В | Режим свечения | ЭКРАН-С/СУ | ЭКРАН-СЗ | ||
|---|---|---|---|---|---|
| Желтого и красного свечения | Белого свечения | Желтого и красного свечения | Белого свечения | ||
| 12 | Ярко | 180 | 150 | 190 | 170 |
| ПП | 110 | 95 | 120 | 110 | |
| 24 | Ярко | 110 | 100 | 110 | 100 |
| ПП | 75 | 70 | 80 | 75 | |
| 230 | Ярко | 20 | 20 | 20 | 20 |
| ПП | 15 | 15 | 15 | 15 | |
Максимальный потребляемый оповещателем ЭКРАН ток, мА* (п>отребление дополнительной секции):
| Напряжение питания, В | Доп. секция К2 (световая) | Доп. секция К3 (звуковая) | Доп. секция К4 (светозвуковая) |
|---|---|---|---|
| 12 | 40 | 45 | 55 |
| 24 | 45 | 50 | 55 |
| 230 | 5 | 5 | 5 |
*Указанный ток потребления включает в себя потребление цепи контроля 7,5 / 15 мА при 12 / 24 В.
Вся документация и сертификаты высылается отдельно по запросу.
