Модуль вывода дискретных сигналов ЭнИ-702Р предназначен для управления исполнительными механизмами и технологическими процессами в составе систем промышленной автоматизации и АСУ ТП. Устройство принимает команды по интерфейсу RS-485 от компьютеров, контроллеров и регуляторов, обеспечивая надёжное управление реле, клапанами, пускателями, электромагнитами, соленоидами и другим оборудованием с дискретным управлением.
Модуль ЭнИ-702Р оснащён 12 каналами коммутации дискретных сигналов и поддерживает несколько вариантов исполнения каналов: оптосимистор, оптореле и реле. Благодаря этому устройство легко адаптируется под различные задачи промышленной автоматизации и релейного управления. Поддержка режима ШИМ через дискретный выход №12 позволяет использовать модуль для регулирования работы исполнительных механизмов и приводов.
Интерфейс RS-485 обеспечивает стабильный обмен данными и удобную интеграцию модуля дискретного вывода в распределённые системы автоматизации. Гальваническая развязка питания, интерфейса и каналов коммутации повышает устойчивость оборудования к помехам и снижает риск повреждения подключённых устройств. Дополнительно реализована развязка каналов между собой, что особенно важно при эксплуатации на промышленных объектах.
Для повышения надёжности модуль ЭнИ-702Р оснащён системой самодиагностики и функцией автоматического перевода выходов в безопасное состояние при возникновении неисправностей. Встроенный «сторожевой таймер» контролирует передачу данных по RS-485 и позволяет задавать алгоритмы работы при потере связи с верхним уровнем управления.
Все настройки устройства сохраняются в энергонезависимой памяти. Модуль ЭнИ-702Р поддерживает сохранение состояния выходных каналов после отключения питания, а также настройку состояния выходов при включении питания или потере связи. Дополнительно предусмотрена возможность задания сценариев автономной работы без постоянного участия контроллера или компьютера.
Светодиодная индикация обеспечивает удобный контроль состояния каналов и диагностики устройства. Съёмные клеммные разъёмы упрощают монтаж, подключение и обслуживание оборудования в шкафах автоматизации.
| Характеристики | Значения |
|---|---|
| Диапазон напряжение питания переменного тока, В | 110…265 |
| Частота напряжения питания переменного тока, Гц | 49…51 |
| Мощность, потребляемая от сети переменного тока, В·А | не более 8 |
| Время установления рабочего режима, с | не более 2 |

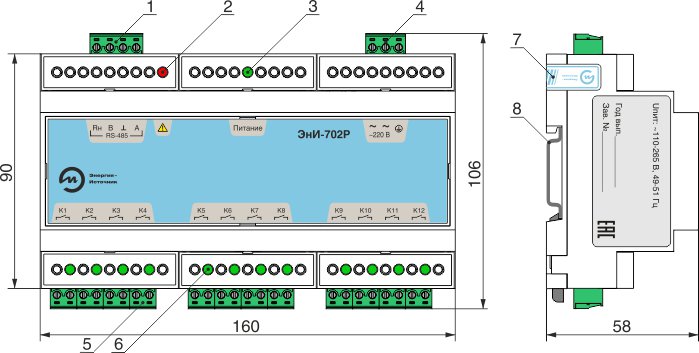

| Конструктивное исполнение | пластмассовый корпус для монтажа на DIN-рейке NS35\7,5 |
| Степень защиты по ГОСТ 14254 | IP30 |
| Масса, кг | не более 0,35 |
| Интерфейс RS-485 | |
| Скорости обмена по интерфейсам, Кбит/с (выбирается пользователем) | 2,4; 4,8; 9,6; 19,2; 38,4; 57,6; 115,2 |
| Диапазон сетевых адресов (выбирается пользователем) | 1…247 |
| Протокол обмена | MODBUS RTU |
| Длина линии связи, м | не более 1200 |
| Каналы коммутации | |
| Количество каналов | 12 однотипных каналов коммутации |
| Исполнения каналов коммутации | |
| Оптосимистор (код А) | коммутация переменного тока 0,3 А, 250 В |
| Оптореле (код Б) | коммутация постоянного и переменного тока 4,5 А, 20 В |
| Оптореле (код В) | коммутация постоянного и переменного тока 0,2 А, 400 В |
| Реле (код Г) | коммутация постоянного тока до 5 А напряжения до 30 В, но не более 150 Вт или переменного тока до 15 А напряжения до 250 В, но не более 1250 В·А |
| Условия эксплуатации | |
| Температура окружающего воздуха, °С | -40…+50 |
| По устойчивости к климатическим воздействиям при эксплуатации соответствует группе исполнения, по ГОСТ Р 52931 | С3 |
| По устойчивости к механическим воздействиям при эксплуатации соответствует группе, по ГОСТ Р 52931 | L3 |
| Степень защиты от пыли и влаги, по ГОСТ 14254 | IP30 |
Вся документация и сертификаты высылается отдельно по запросу.
