БАЗИС-21.2ЦУ — ПАЗ + Регистратор + Регулятор многофункциональный промышленный контроллер

Серийно производимый БАЗИС-21.2ЦУ — это многофункциональный промышленный контроллер нового поколения, предназначенный для построения надёжных и гибких систем автоматизации в условиях, требующих высокой степени безопасности и точности.

Устройство сочетает в себе функции противоаварийной автоматической защиты (ПАЗ), регистрации параметров, визуальной и звуковой сигнализации, а также точного ПИ-/ПИД-регулирования технологических процессов.

Контроллер способен принимать сигналы от широкого спектра датчиков, осуществлять логическую обработку информации, управлять исполнительными механизмами и выполнять действия по заданным алгоритмам, включая блокировки и автоматические отключения с фиксацией первопричины. Благодаря встроенным барьерам искрозащиты и наличию модификаций с маркировкой [Ex ia Ga]IIC, БАЗИС-21.2ЦУ может безопасно применяться во взрывоопасных зонах.

Завод-изготовитель несёт гарантию полного соответствия контроллера БАЗИС-21.2Ц заявленным характеристикам, а также требованиям технических условий ТУ только при соблюдении конечным потребителем правил и условий эксплуатации, транспортирования, хранения и монтажа, установленных и указанных в руководстве по эксплуатации.

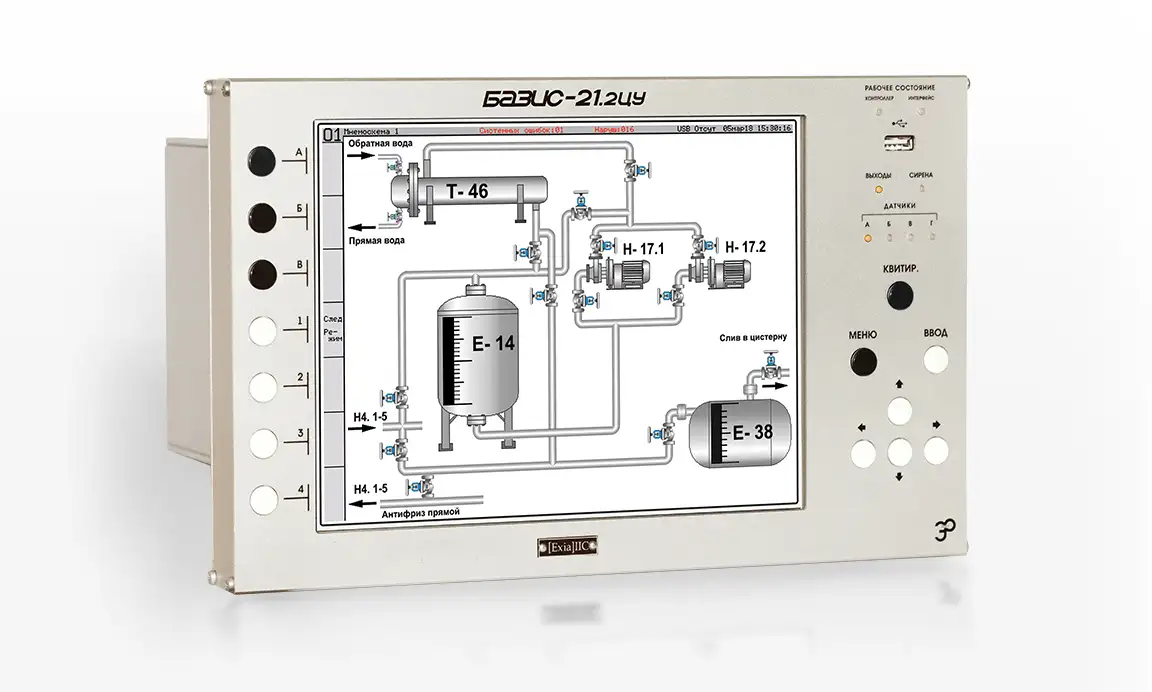

Цветной TFT-дисплей с диагональю 10,4 дюйма обеспечивает удобную визуализацию данных, отображение мнемосхем, трендов и сигналов тревоги. Поддержка пользовательских экранов делает работу оператора максимально наглядной и информативной. Контроллер оснащён встроенной световой и звуковой сигнализацией, архивом событий (до 1000 записей) и архивом трендов с глубиной хранения до 1 года при дискретности от 0,5 секунд.

Поддерживает протоколы MODBUS RTU/TCP, БАЗБАС, технологии OPC и интерфейсы Ethernet, RS-485 (2 канала) и USB, что делает его легко интегрируемым в современные системы АСУ ТП.

Контроллер БАЗИС-21.2ЦУ внесён в Госреестр СИ с межповерочным интервалом 4 года.

Область применения контроллера БАЗИС-21.2ЦУ:

• В нефтегазовой и нефтехимической промышленности — для реализации ПАЗ и управления технологическими процессами в зонах с высоким риском.
• На химических предприятиях — для точного регулирования и регистрации критически важных параметров.
• В энергетике и теплоэнергетике — для управления оборудованием, мониторинга параметров и своевременной аварийной сигнализации.
• На объектах с высоким уровнем автоматизации — как элемент АСУ ТП, обеспечивающий надёжную диагностику, логическую обработку и управление.
• В диспетчерских и операторских пунктах — для визуализации данных, формирования мнемосхем, ведения архивов и управления исполнительными механизмами.
• В любых производственных зонах, где требуется интеграция ПАЗ, регистрирующих и регулирующих функций в одном компактном устройстве.

Условное обозначение модификаций

БАЗИС-21.2ЦУ - Х₁ - ВХ₁ ВХ₂ ВХ₃ - ВЫХ₂ ВЫХ₅ ВЫХ₆ - Х₂ - Х₃, где

• БАЗИС-21 - многофункциональный промышленный контроллер.
• 2ЦУ - цветной ЖКИ с диагональю 10,4″, функции противоаварийной автоматической защиты, регистрации, сигнализации и АСУ ТП.
• Х₁ - исполнение:
  • без символа - искробезопасное [Ex ia Ga] IIC,
  • 0 - без искрозащиты.
• ВХ₁ ВХ₂ ВХ₃ - разъёмы ВХ1, ВХ2, ВХ3 - коды входных модулей (заказываются в указанном порядке):
  • 1а - 16 контактных входов;
  • 1и - 8 импульсных входов;
  • 2а - 8 термопарных входов;
  • 5 - 8 универсальных программно переключаемых входов (термопар, термопреобразователей сопротивления 3-х/4-х проводных, токовых с питанием от контроллера, контактных);
  • 9 - 8 токовых входов с питанием от контроллера;
  • 9а - 8 токовых входов без питания от контроллера (только в исполнениях без искрозащиты);
  • 9н - 8 токовых входов с питанием или без питания от контроллера/напряжений (только в исполнениях без искрозащиты);
  • 0 - нет модуля;
  • V - 4 токовых выхода 4-20 мА (устанавливается только на разъём ВХ3);
  • VV - 8 токовых выходов 4-20 мА (устанавливается только на разъём ВХ3).
• ВЫХ₂ ВЫХ₅ ВЫХ₆ - разъёмы ВЫХ2, ВЫХ5, ВЫХ6 - коды модулей (заказываются в указанном порядке):
  • 1 - 5 релейных (перекидной контакт 5 А, ~ 220 В) выходных каналов;
  • 3 - 10 релейных (норм-разомк. контакт 5 А, ~ 220 В) выходных каналов;
  • 5 - 10 транзисторных (=24 В, 100 мА) выходных каналов;
  • 9б - 8 аналоговых токовых входных каналов без искрозащиты с запиткой или без запитки от контроллера (устанавливается только на разъём ВЫХ5 и если не используется разъём ВХ2);
  • 0 - нет модуля;
  • 4 - 8 аналоговых токовых (4-20 мА) выходных каналов без искрозащиты (устанавливается только на разъём ВЫХ6).
• Х₂ - метрологическое обеспечение:
  • М - имеет метрологическое обеспечение (без поверки),
  • М-ГП - имеет метрологическое обеспечение ( с государственной первичной поверкой),
  • без символа - не содержит измерительных каналов.
• Х₃ - гарантия:
  • без символа - базовая 3 года,
  • РГ4 - расширенная 4 года,
  • РГ5 - расширенная 5 лет,
  • РГ6 - расширенная 6 лет.

Примечание: контроллер всегда содержит:

• 8 контактных входных каналов (без искрозащиты) - разъём ВХ4;
• 5 релейных выходных каналов (перекидной контакт 5 А, ~ 220 В) - разъём ВЫХ1.
