Измеритель токовой петли ЭнИ-730 предназначен для измерения, контроля и отображения физических величин, преобразованных в унифицированный сигнал постоянного тока 4…20 мА. Прибор применяется в системах промышленной автоматизации, где требуется стабильный контроль параметров технологического процесса с высокой точностью и удобной визуальной индикацией.
Индикатор токовой петли ЭнИ-730 обеспечивает непрерывное отображение текущих значений на встроенном светодиодном индикаторе, позволяя оперативно отслеживать состояние оборудования и контролируемых параметров. Прибор поддерживает масштабирование измеряемого сигнала с возможностью настройки нижнего и верхнего пределов измерения, а также выбора количества десятичных знаков. Благодаря этому устройство легко адаптируется под различные типы датчиков и технологических процессов.
Одним из важных преимуществ прибора является питание непосредственно от токовой петли. Такое решение упрощает монтаж, снижает количество дополнительных соединений и уменьшает затраты на организацию системы контроля. Измеритель токовой петли ЭнИ-730 подходит для эксплуатации в условиях ограниченного пространства и на объектах, где требуется минимизация кабельной инфраструктуры.
Прибор рассчитан на работу в широком диапазоне температур от –40 до +80 °С, что делает его эффективным решением для эксплуатации как внутри производственных помещений, так и на открытых промышленных площадках. Высокая устойчивость к внешним воздействиям позволяет использовать устройство в тяжёлых условиях эксплуатации, характерных для энергетики, нефтегазовой отрасли и объектов ЖКХ.
Для повышения надёжности эксплуатации индикатор токовой петли ЭнИ-730 оснащён встроенной защитой от неправильного подключения питания. Защита от переполюсовки предотвращает выход оборудования из строя при ошибках монтажа и повышает общую безопасность системы.

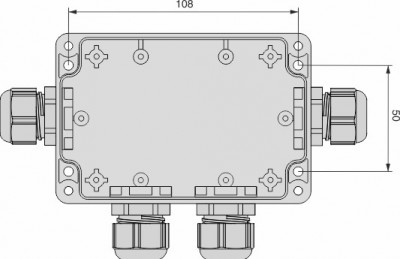

Конструкция прибора предусматривает несколько вариантов крепления, что обеспечивает удобство монтажа в шкафах автоматики, на панелях управления и другом промышленном оборудовании. Компактные размеры и простота подключения позволяют быстро интегрировать устройство в существующие системы автоматизации.
Индикатор токовой петли ЭнИ-730 применяется:
| Характеристики | Значения |
|---|---|
| Напряжение питания от внешнего источника, В | 20…30 |
| Потребляемая мощность при питании от внешнего источник, Вт, не более | 1,5 |
Падение напряжения на индикаторе, В, не более — при питании от внешнего источника |
0,8 |
| Диапазон преобразования входного сигнала, мА | 3,6…22 |
| Электрическая прочность изоляции между дискретными выходами, В | 1500 |
| Электрическая прочность изоляции между входной цепью и дискретными выходами, В | 1500 |
| Электрическая прочность изоляции между входной цепью и источником питания, В (для «420П») | 1500 |
| Электрическая прочность изоляции между дискретными выходами и источником питания, В (для «420П») | 1500 |
| Сопротивление изоляции между дискретными выходами, входной цепью и источником питания, МОм, не менее | 40 |
| Конструктивное исполнение | пластмассовый корпус для монтажа на плоской поверхности или DIN-рейке NS35/7,5 |
| Степень защиты по ГОСТ 14254 | IP65 |
| Средняя наработка на отказ с учетом технического обслуживания, часов | 150000 |
| Средний срок службы, лет | 15 |
| Масса, кг, не более | 0,3 |
| Характеристики каналов коммутации | |
| Количество каналов | 2 однотипных каналов коммутации |
| Исполнения каналов коммутации | |
| Транзистор (код Б) | коммутация постоянного тока 20 мА напряжения до 80 В, падение напряжения не более 1,3 В |
| Реле (код Г) | коммутация постоянного тока до 2 А напряжения до 220 В, но не более 60 Вт или переменного тока до 2 А напряжения до 250 В, но не более 62,5 В·А. Механическая наработка циклов срабатывания реле не менее 108 |
| Метрологические характеристики | |
| Основная приведенная погрешность | |
| Предел основной приведенной погрешности измеряемой величины не превышает, % | ± 0,1 |
| Дополнительная приведенная погрешность | |
Предел дополнительной погрешности, вызванный изменением напряжения питания, не превышает, % (для исполнения с кодом питания «420П») |
± 0,1 |
| Предел дополнительной погрешности в рабочем диапазоне температур, вызванной изменением температуры окружающего воздуха от нормальной (20 ± 5) °С, не превышает, %, на каждые 10 °С | ± 0,1 |
| Условия эксплуатации | |
| Температура окружающего воздуха, °С | −40...+80 |
| По устойчивости к климатическим воздействиям при эксплуатации соответствует группе исполнения, по ГОСТ Р 52931–2008 | С4 |
| По устойчивости к синусоидальной вибрации с частотой от 5 до 25 Гц и амплитудой до 0,1 мм при эксплуатации соответствует группе исполнения, по ГОСТ Р 52931–2008 | L3 |
| По устойчивости к атмосферному давлению при эксплуатации соответствует группе, по ГОСТ Р 52931–2008 | Р1 |
| По способу защиты человека от поражения электрическим током индикаторы относятся к классу, по ГОСТ 12.2.007.0 | III |
| Степень защиты от пыли и влаги, по ГОСТ 14254–96 | IP65 |
| Индикаторы предназначены для эксплуатации в атмосфере, по ГОСТ 15150-69. | II |
Вся документация и сертификаты высылается отдельно по запросу.
