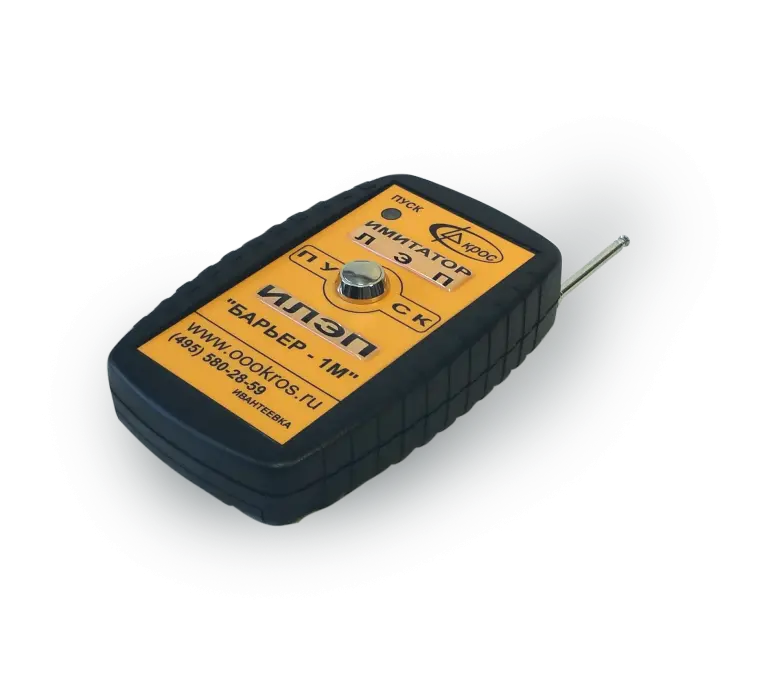

ИЛЭП имитатор ЛЭП
Код товара: -
ИЛЭП имитатор ЛЭП
от 36 966 ₽ /шт
В наличии
Товар сертифицирован и имеет поверку
Гарантия завода-производителя, соответствие ГОСТ и ТУ
Политика импортозамещения
Доставка во все регионы ЕАЭС. Бесплатная доставка до ТК
Описание

Серийно производимый ИЛЭП имитатор ЛЭП представляет собой специализированное устройство, разработанное для проверки исправности сигнализаторов и устройств защиты от опасного приближения к линиям электропередачи. Устройство применяется при наладке, техническом обслуживании и диагностике оборудования, позволяя оценить корректность срабатывания защитных функций без необходимости взаимодействия с реальными высоковольтными объектами.

Завод-изготовитель несёт гарантию полного соответствия имитатора ИЛЭПзаявленным характеристикам, а также требованиям технических условий ТУ только при соблюдении конечным потребителем правил и условий эксплуатации, транспортирования, хранения и монтажа, установленных и указанных в руководстве по эксплуатации.

Принцип работы устройства основан на формировании электрического поля, аналогичного полю, создаваемому действующей линией электропередачи. Имитатор ИЛЭП создаёт контролируемое электромагнитное воздействие заданной интенсивности, которое воспринимается датчиками сигнализаторов и систем защиты как реальное присутствие ЛЭП.

Имитатор ЛЭП совместим с широким спектром устройств, включая сигнализаторы типов «УАС», «АСОН», «УСОМ-ЭЛЕКТРОСТОП», «УЗК», «Барьер-1М», «Барьер-2000К», а также ограничители грузоподъёмности, оснащённые системами обнаружения ЛЭП (например, комплексы типа ОНК140).

Имитатор оснащён системой защиты оператора, предотвращающей опасное воздействие при случайном контакте с антенной. Конструкция устройства разработана с учётом требований электробезопасности и полностью соответствует нормативам, установленным ГОСТ 22261.

Характеристики
Характеристики Значения
Условное обозначение ИЛЭП «Барьер-1М»
ТУ 4234-001-73072622-201
Напряжение питания 5,0-6,5В (батарейки АА, 4шт.)
Максимальный потребляемый ток 170 мА
Величина напряжения в антенне 400-700В, 50Гц

Длина встроенной телескопической антенны

350-400мм
Расстояние между антенной ИЛЭП и АБ сигнализатора при котором происходит срабатывание 1,0-2,5м
Условия эксплуатации УХЛ2 по ГОСТ 15150
Габаритные размеры 145х90х35мм (без антенны)
Относительная влажность до 100% при +25 Град.С.
Степень защиты по ГОСТ 14254-80 1Р50
Масса в комплекте с батарейками, не более 0,3 кг
Температура окружающей среды от – 40 до +55 Град.С
Комплект поставки
  • ИЛЭП имитатор ЛЭП
  • Руководство по эксплуатации

Документация и сертификаты

Вся документация и сертификаты высылается отдельно по запросу.

 Сертификат соответствия Таможенного союза Сертификат соответствия ГОСТ Р
