Датчик линейных перемещений ТИК-ДЛП 2 предназначен для преобразования относительных перемещений элементов промышленного оборудования в электрический сигнал. Прибор применяется для контроля теплового расширения корпусов энергетических установок, позволяя отслеживать изменение их положения при нагреве и охлаждении. Полученные данные помогают оценивать характер температурных деформаций и учитывать их при эксплуатации оборудования.

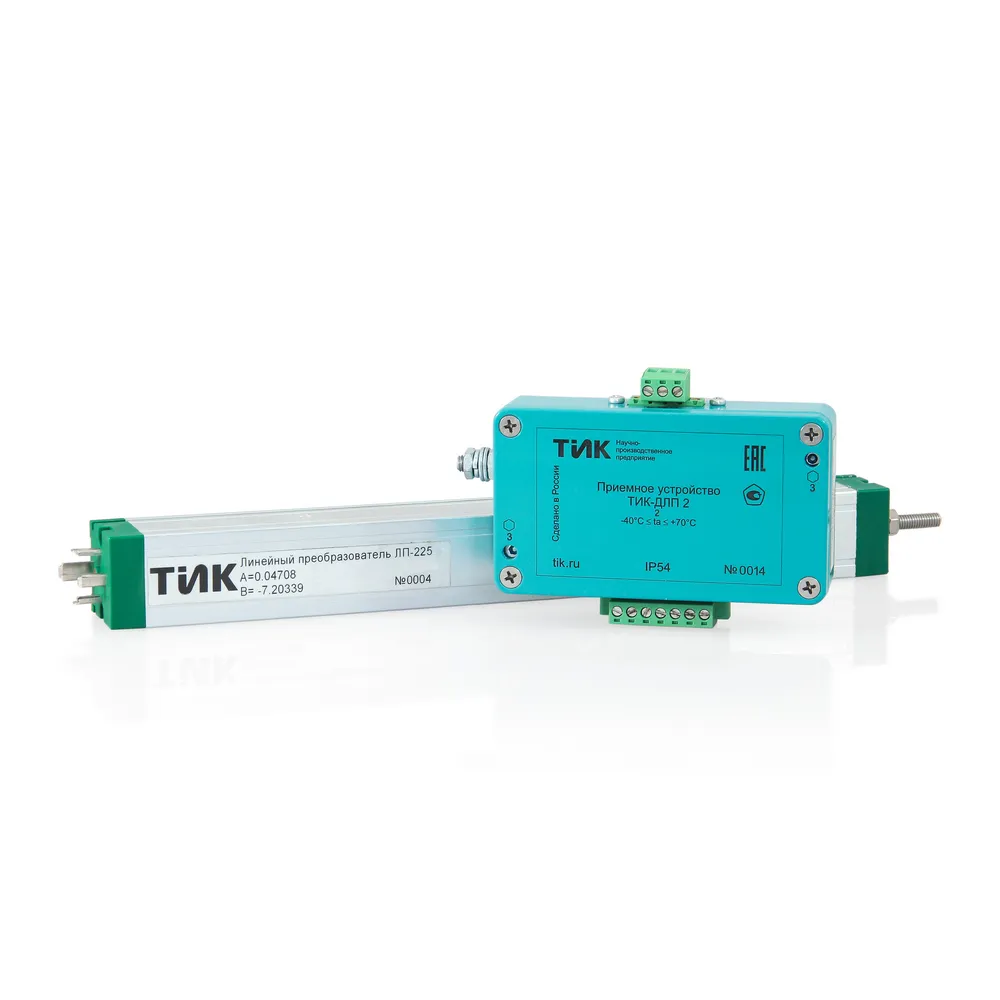

Датчик ТИК-ДЛП 2 состоит из линейного преобразователя, устройства согласования и обработки (УСО) и соединительного кабеля. Измерение основано на изменении электрического сопротивления пропорционально ходу штока. Длина корпуса данного исполнения составляет 139 мм. Результаты измерений передаются через токовую петлю 4–20 мА либо цифровой интерфейс RS-485. Цифровой канал также используется для настройки преобразователя и считывания измеренных значений.
| Характеристики | Значения |
|---|---|
| Метрологические параметры | |
| Диапазон измерения линейных перемещений, мм | -30...+30 |
| Предел основной приведенной погрешности измерения, %, не более | ±2,5 |
| Напряжение питания датчика, В, с допустимым отклонением ±5%, не более | +24 |
| Максимальное потребление тока датчика, мА, не более | 100 |
| Интерфейс | |
| Тип выходного сигнала | 4-20 мА 4-20 мА + RS-485 |
| Конструктивные параметры | |
| Габаритные размеры преобразователя (ВхШхГ), мм, не более | 35x600x35 |
| Габаритные размеры УСО с креплением на панель (ВхШхГ), мм, не более | 65x115x30 |
| Длина кабеля от линейного преобразователя до УСО, м | 1...10 |
| Масса преобразователя, без кабеля, кг, не более | 0,55 |
| Масса УСО, кг, не более | 0,3 |
| Степень защиты преобразователя | IP65 |
| Степень защиты УСО | IP54 |
| Эксплуатационные параметры | |
| Диапазон рабочих температур преобразователя, °С | -40...+130 |
| Диапазон рабочих температур УСО, °С | -40...+70 |
| Параметры надёжности и гарантии изготовителя | |
| Средняя наработка на отказ, часов, не менее | 15 000 |
| Средний срок службы, лет | 10 |
| Гарантийный срок эксплуатации, мес. | 18 |
| Межповерочный интервал | 1 год |
Вся документация и сертификаты высылается отдельно по запросу.
