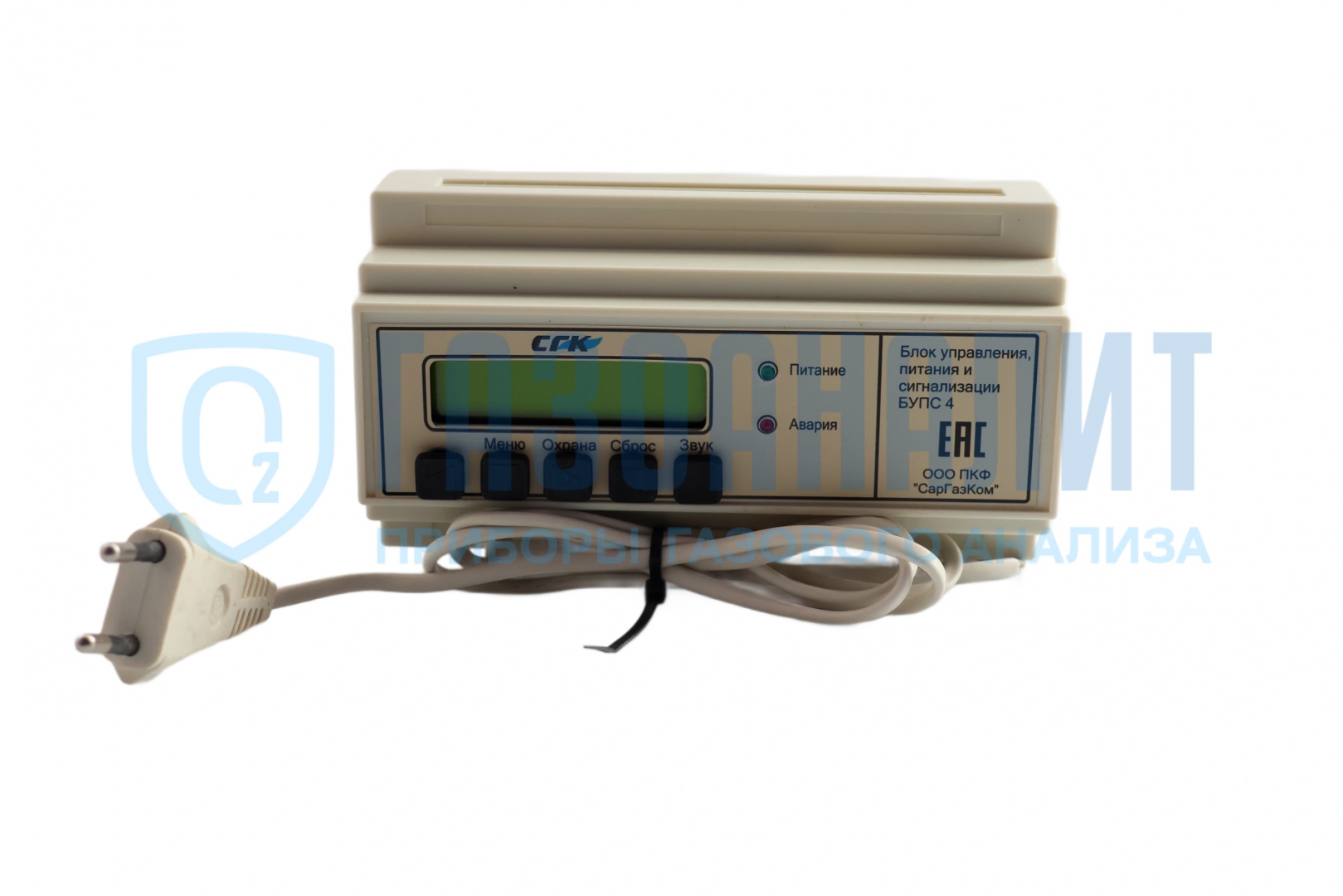

БУПС-4 блок управления питания и сигнализации

Серийно выпускаемый блок управления питания и сигнализации БУПС-4 применяется для работы в составе системы автономного контроля загазованности СГК-3 и выполняет функции централизованного управления и индикации аварийных состояний. Устройство обеспечивает комплексный контроль параметров безопасности котельных и иных технологических объектов, объединяя в едином корпусе функции питания, обработки сигналов и выдачи команд исполнительным механизмам.

Завод-изготовитель несёт гарантию полного соответствия блока БУПС-4 заявленным характеристикам, а также требованиям технических условий ТУ только при соблюдении конечным потребителем правил и условий эксплуатации, транспортирования, хранения и монтажа, установленных и указанных в руководстве по эксплуатации.

Изделие осуществляет приём сигналов от датчиков котельного оборудования и технологических установок, а также обрабатывает сигналы от систем пожарной и охранной сигнализации. Конструкцией предусмотрено подключение различных типов входных устройств: технологических датчиков, пожарных извещателей, охранных цепей и общекотельных аварийных контактов.

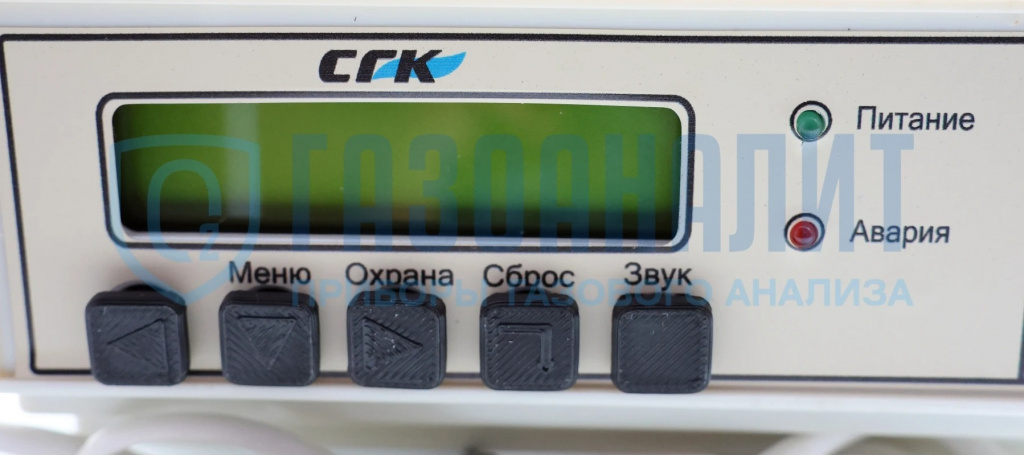

При возникновении нештатной ситуации блок управления питания и сигнализации БУПС-4 формирует управляющий сигнал на перекрытие трубопровода подачи газа посредством исполнительного клапана. Одновременно активируется световая и звуковая сигнализация. Данные о срабатывании фиксируются во внутренней памяти и отображаются на встроенном ЖК-дисплее, а также передаются на выносной пульт контроля, что упрощает работу диспетчерского персонала.

Функциональные возможности устройства включают управление исполнительными механизмами для автоматической защиты: отключение оборудования, запуск вентиляции, формирование сигналов на системы верхнего уровня.

Для интеграции с сигнализаторами СЗ-1, СЗ-2, пультами серии ПК и аналогичными приборами предусмотрен интерфейс RS-485, обеспечивающий надёжный обмен данными в составе распределённых систем контроля загазованности.
