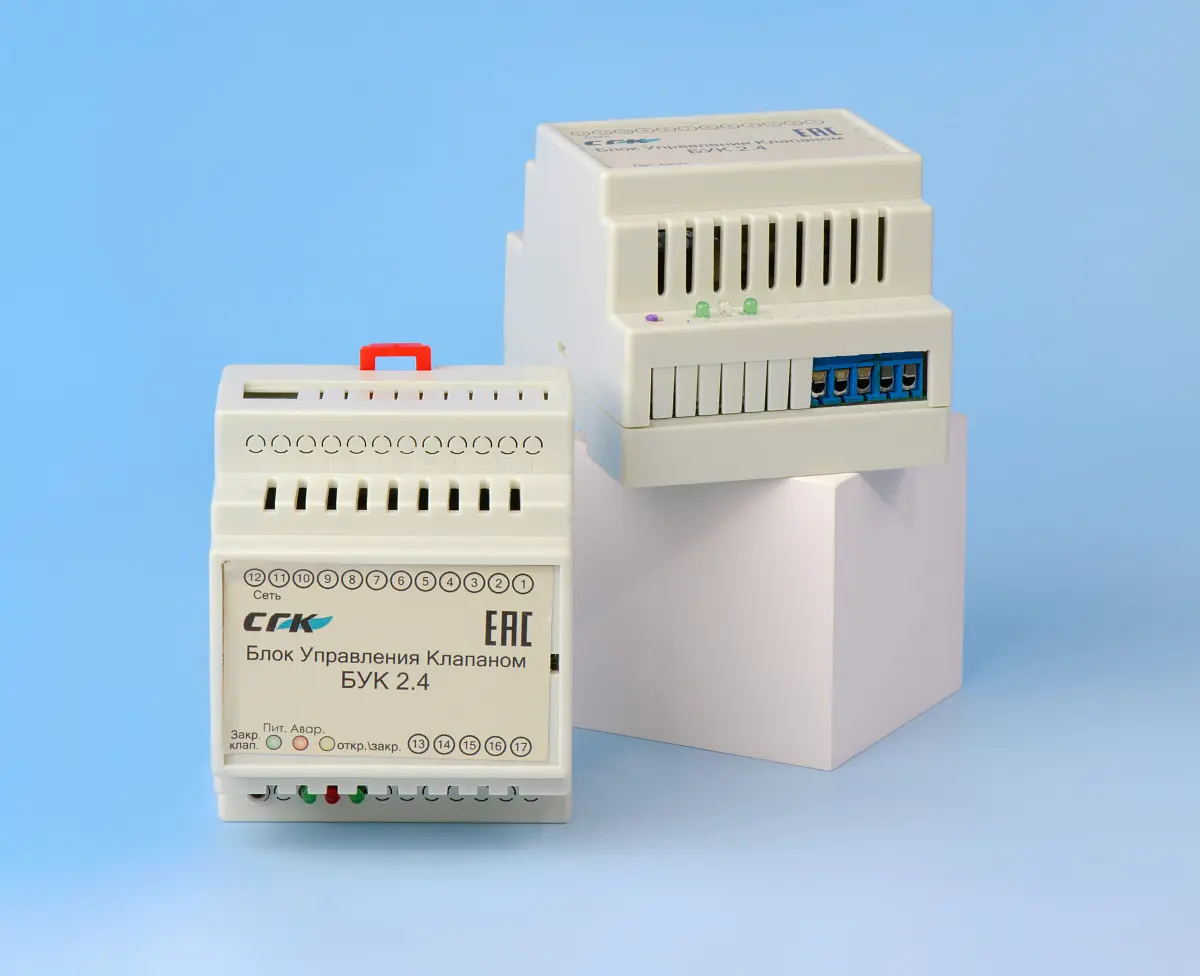

БУК-2.4 блок управления клапаном

Серийно производимый блок управления клапаном БУК-2.4 — это специализированное устройство для интеграции предохранительно-запорных клапанов КЗГЭМ в состав систем автоматики и аварийной сигнализации. Решение ориентировано на объекты с повышенными требованиями к промышленной безопасности: котельные, газораспределительные пункты, технологические установки и инженерные сети.

Завод-изготовитель несёт гарантию полного соответствия блока БУК-2.4 заявленным характеристикам, а также требованиям технических условий ТУ только при соблюдении конечным потребителем правил и условий эксплуатации, транспортирования, хранения и монтажа, установленных и указанных в руководстве по эксплуатации.

Основная задача БУК-2.4 — оперативное отключение подачи газа при поступлении сигнала от датчиков или внешних управляющих устройств.

Конструкция блока предусматривает наличие 4-ёх независимых входов, что обеспечивает гибкость подключения. Два входа предназначены для работы с датчиками, формирующими сигнал типа «сухой контакт» или «открытый коллектор». Третий вход рассчитан на работу с датчиком, формирующим активный выходной сигнал постоянного тока: уровень логической «1» соответствует напряжению до 24 В, а логический «0» — не выше 0,8 В. При необходимости к нему также допускается подключение датчика с выходом типа «сухой контакт». Четвёртый вход предназначен для приёма активного сигнала переменного тока напряжением 220 В.

При появлении сигнала датчика на любом из входов блок управления клапаном БУК-2.4 формирует команду на закрытие клапана. Срабатывание возможно, как по одному каналу, так и при одновременной активации нескольких входов. Пользователь может задать логику реагирования: по замыканию или размыканию контакта, а также по наличию или отсутствию напряжения. Это позволяет адаптировать устройство под конкретную схему сигнализации без изменения внешних подключений.

На лицевой панели предусмотрена светодиодная индикация наличия питания 220 В, состояния шлейфа клапана и его текущего положения. Для аварийных ситуаций предусмотрена кнопка принудительного закрытия, обеспечивающая немедленное перекрытие потока независимо от состояния входных сигналов.

Электропитание БУК-2.4 осуществляется от сети 220 В 50 Гц, от резервной линии 24 В постоянного тока либо от аккумуляторной батареи. Такая схема питания повышает отказоустойчивость системы и обеспечивает работоспособность даже при перебоях электроснабжения.
