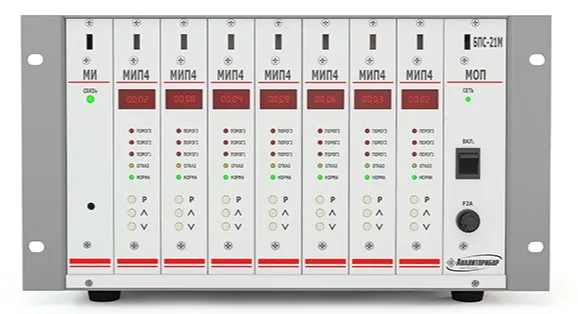

БПС-21М-7Ц (7ВЦ, -7ВБ, -7Б, -7ВЛ) блок питания и сигнализации

Серийно производимый семиканальный блок питания и сигнализации БПС-21М-7Ц (7ВЦ, -7ВБ, -7Б, -7ВЛ) — стационарный автоматический прибор, предназначенный для питания подключаемых датчиков и приборов, приёма и измерения их токовых сигналов, контроля установленных пороговых значений и формирования световой и звуковой сигнализации. Семиканальное исполнение позволяет одновременно подключать до семи датчиков и обрабатывать входной сигнал каждого канала.

Завод-изготовитель несёт гарантию полного соответствия блока питания БПС-21М-7Ц заявленным характеристикам, а также требованиям технических условий ТУ только при соблюдении конечным потребителем правил и условий эксплуатации, транспортирования, хранения и монтажа, установленных и указанных в руководстве по эксплуатации.

БПС-21М-7 применяется совместно с датчиками-сигнализаторами ДАТ-М, сигнализаторами СТМ-30-10 — СТМ-30-16, датчиками-газоанализаторами ДАХ-М, ДАК, ДАМ, а также анализаторами активности ионов потенциометрическими АП430-02. Таким образом, блок питания и сигнализации БПС-21М-7 может использоваться как функциональный элемент газоаналитического оборудования, систем контроля воздушной среды и других измерительных комплексов с совместимыми приборами.

Устройство рассчитано на непрерывный режим работы. Для каждого из семи каналов предусмотрено измерение входного токового сигнала 4–20 мА и формирование соответствующего выходного сигнала 4–20 мА. Блок не выполняет самостоятельное измерение концентрации газов, содержания кислорода или других физико-химических параметров, а принимает и обрабатывает сигналы подключённых датчиков и приборов.

Назначение и функциональные возможности

БПС-21М-7 обеспечивает контроль трёх заданных пороговых уровней по каждому каналу. При повышении или понижении измеряемого значения относительно установленного порога включается соответствующая красная световая сигнализация «ПОРОГ 1», «ПОРОГ 2» или «ПОРОГ 3». Одновременно происходит переключение групп «сухих» контактов соответствующих реле. При срабатывании любого из порогов включается звуковая сигнализация.

Состояние «СЕТЬ» отображается непрерывной зелёной индикацией при наличии напряжения питания переменного тока. Одновременно переключаются «сухие» контакты реле СТАТУС. Зелёная индикация «НОРМА» используется для отображения нормального состояния контролируемого канала.

Отдельно предусмотрен контроль исправности входного сигнала. При снижении его величины ниже 3 мА по соответствующему каналу включается жёлтая сигнализация «ОТКАЗ», переключаются предусмотренные для этого контакты реле и формируется звуковой сигнал. Такая функция позволяет выделять состояние отказа среди обычных пороговых срабатываний.

В исполнениях, где предусмотрена цифровая индикация, на дисплее может отображаться измеренный токовый сигнал в миллиамперах либо значение, пересчитанное в показания соответствующего датчика согласно установленному диапазону измерений. Данная функция отсутствует у БПС-21М-7ВБ и БПС-21М-7Б.

Интерфейс RS-485 и MODBUS RTU

Для обмена данными с внешним устройством предусмотрен интерфейс RS-485. Передача данных осуществляется со скоростью 9600 бод по протоколу MODBUS RTU. Наличие цифрового интерфейса дополняет токовые выходные сигналы и релейную сигнализацию, предусмотренные конструкцией блока.

Исполнения 7-ми канального блока питания и сигнализации БПС-21М-7

Исполнения БПС-21М-7ВБ, БПС-21М-7ВЛ и БПС-21М-7ВЦ обеспечивают выдачу искробезопасного постоянного напряжения для питания подключённых датчиков. Для серии предусмотрена взрывозащита [Exib]IIC или [Exib]IIВ (не относится к исполнениям БПС-21М-7Ц и БПС-21М-7Б).

Исполнения БПС-21М-7Б и БПС-21М-7Ц выдают постоянное напряжение для питания датчиков без предъявления требований к взрывозащите. При выборе конкретной модификации необходимо учитывать условия эксплуатации и требования к подключаемому оборудованию.

Основной набор функций исполнений включает семь каналов измерения 4–20 мА, гальванически развязанные выходные сигналы 4–20 мА, три уровня пороговой сигнализации, состояние «ОТКАЗ», звуковое оповещение, переключение «сухих» контактов реле и обмен через RS-485 по MODBUS RTU. Существенное отличие БПС-21М-7ВБ и БПС-21М-7Б заключается также в отсутствии цифровой индикации измеренного токового сигнала либо пересчитанного значения датчика.

Основные характеристики блока питания и сигнализации БПС-21М-7Ц (7ВЦ, -7ВБ, -7Б, -7ВЛ)

• количество подключаемых датчиков / каналов — 7;
• тип прибора — стационарный автоматический;
• режим работы — непрерывный;
• рабочее положение — вертикальное;
• входные токовые сигналы — 4–20 мА;
• выходные токовые сигналы — 4–20 мА, гальванически развязанные;
• количество контролируемых пороговых уровней — 3;
• сигнализация — световая и звуковая;
• коммутационные выходы — «сухие» контакты реле;
• интерфейс связи — RS-485;
• протокол обмена — MODBUS RTU;
• взрывозащита — [Exib]IIC или [Exib]IIВ, кроме БПС-21М-7Ц и БПС-21М-7Б;
• температура окружающей среды — от +1 °C до +50 °C;
• кратковременная работа — от +50 °C до +60 °C продолжительностью до 6 часов.

Области применения семиканального блока питания и сигнализации БПС-21М-7Ц (7ВЦ, -7ВБ, -7Б, -7ВЛ)

• Нефтегазовая промышленность — системы контроля горючих и токсичных газов, паров и кислорода.
• Нефтеперерабатывающая и нефтехимическая промышленность — газоаналитические системы производственных объектов.
• Химическая промышленность — контроль состояния воздушной среды в помещениях и на наружных установках.
• Электроэнергетика и теплоэнергетика — системы газового контроля энергетических объектов.
• Металлургическая промышленность — контроль сигналов датчиков в составе систем промышленной безопасности.
• Целлюлозно-бумажная промышленность — системы контроля воздушной среды производственных участков.
• Пищевая и фармацевтическая промышленность — применение совместно с газоаналитическим и измерительным оборудованием.
