ТМ-50 пробоотборник трансформаторного масла

Пробоотборник трансформаторного масла ТМ-50 предназначен для отбора, хранения, транспортировки и последующего ввода образцов трансформаторных масел и других изоляционных жидкостей для лабораторного исследования. Изделие позволяет получать пробу трансформаторного масла объёмом 50 мл из поставочных ёмкостей и различного маслонаполненного электрооборудования. Отобранный материал в дальнейшем может использоваться для физико-химического анализа трансформаторного масла и исследования растворённых в нём газов.

Завод-изготовитель несёт гарантию полного соответствия пробоотборника ТМ-50 заявленным характеристикам, а также требованиям технических условий ТУ только при соблюдении конечным потребителем правил и условий эксплуатации, транспортирования, хранения и монтажа, установленных и указанных в руководстве по эксплуатации.

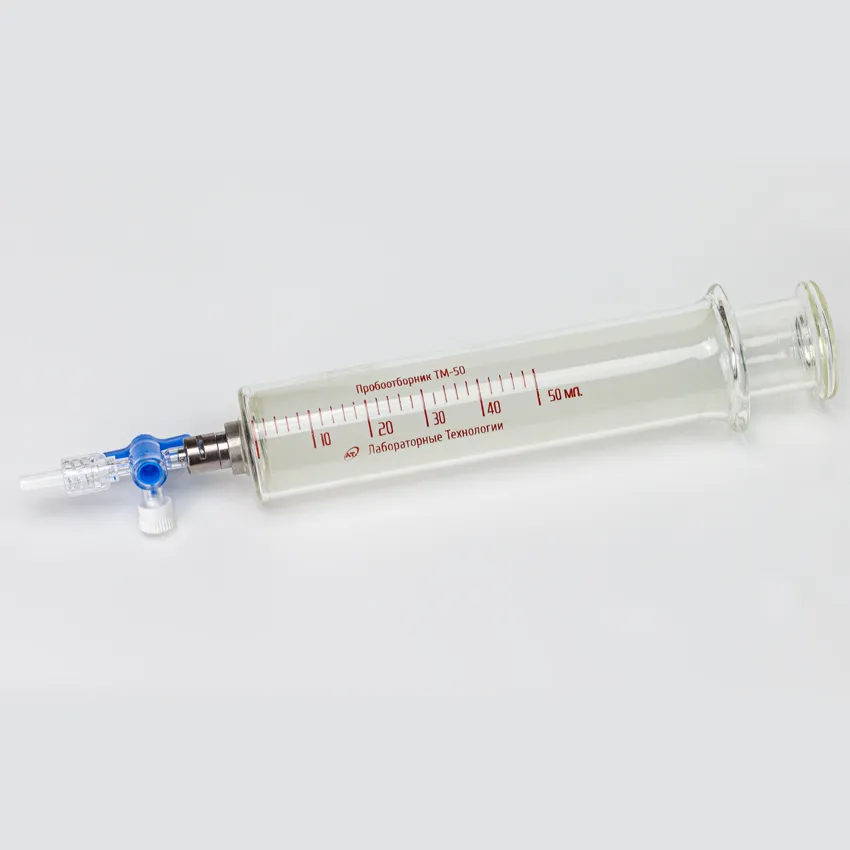

Конструктивно пробоотборник ТМ-50 выполнен в виде градуированного газонепроницаемого стеклянного корпуса с подобранным притёртым стеклянным поршнем. Корпус снабжён металлической насадкой, на которую устанавливается трёхходовой кран, предназначенный для управления потоками жидкостей в процессе работы с пробой. Такое исполнение позволяет использовать один пробоотборник на последовательных этапах получения, хранения, перевозки и последующего ввода образца для исследования.

При отборе проб трансформаторного масла, предназначенных для анализа растворённых газов, применяются пробоотборники с подобранными и притёртыми цилиндром и поршнем. Поршень способен свободно перемещаться внутри цилиндра вслед за изменением объёма находящейся в нём жидкости, возникающим при повышении или понижении давления. Эта конструктивная особенность учитывает условия работы с образцом перед его последующим исследованием на соответствующем лабораторном оборудовании.

Пробоотборник трансформаторного масла ТМ-50 применяется для получения образцов изоляционных жидкостей из силовых и измерительных трансформаторов, реакторов, изоляторов, маслонаполненных кабелей и конденсаторов. Также отбор может выполняться из поставочных контейнеров и других ёмкостей, в которых находится исследуемая изоляционная жидкость. Полученная проба трансформаторного масла передаётся для проведения предусмотренных методов лабораторного контроля, включая определение физико-химических характеристик и анализ растворённых газов.

Область применения пробоотборника ТМ-50 охватывает объекты электроэнергетики, электрические подстанции и предприятия, на которых эксплуатируется и обслуживается маслонаполненное электрооборудование. Пробоотборник может использоваться специалистами электротехнических, испытательных и производственных лабораторий при подготовке образцов изоляционных жидкостей к исследованию.
