ТМ-20 пробоотборник трансформаторного масла

Пробоотборник трансформаторного масла ТМ-20 предназначен для отбора, хранения, транспортировки и последующего ввода проб трансформаторного масла и других изоляционных жидкостей при проведении лабораторных исследований. Изделие рассчитано на получение пробы объёмом 20 мл и может использоваться при подготовке образцов для физико-химического анализа масла и анализа растворённых газов.

Завод-изготовитель несёт гарантию полного соответствия пробоотборника ТМ-20 заявленным характеристикам, а также требованиям технических условий ТУ только при соблюдении конечным потребителем правил и условий эксплуатации, транспортирования, хранения и монтажа, установленных и указанных в руководстве по эксплуатации.

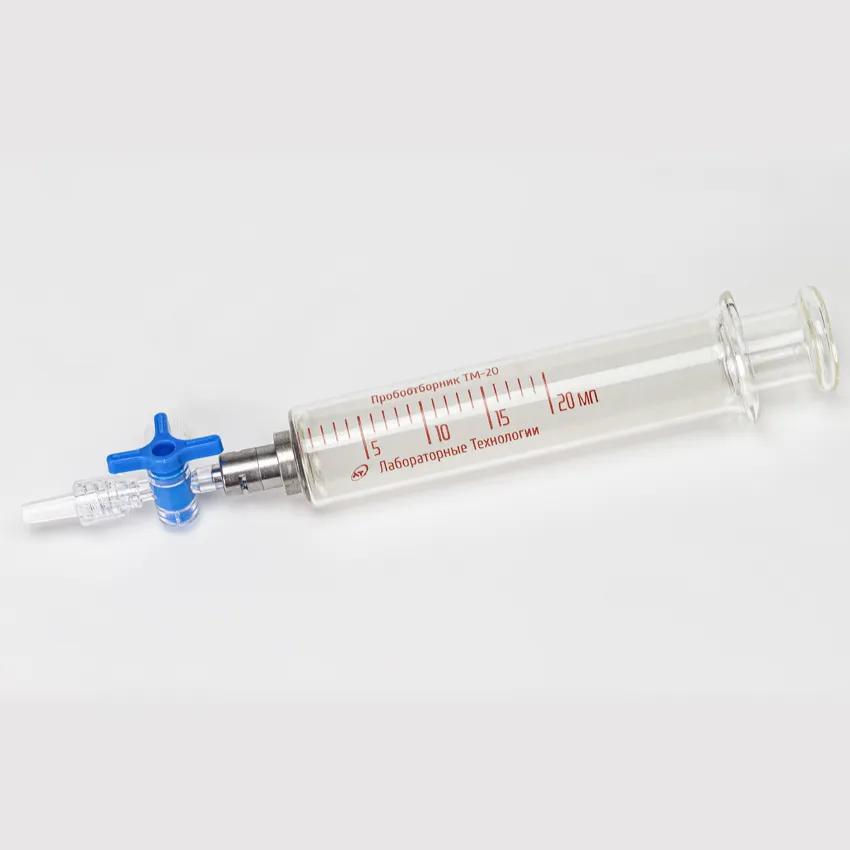

Конструктивно пробоотборник ТМ-20 представляет собой градуированный газонепроницаемый стеклянный корпус, оснащённый металлической насадкой и подобранным притёртым стеклянным поршнем. Такое исполнение позволяет работать с отобранной жидкостью на этапах её получения, хранения, перевозки и последующего ввода для исследования. При отборе проб, предназначенных для анализа растворённых газов, применяются пробоотборники с подобранными и притёртыми цилиндром и поршнем. Поршень может свободно перемещаться внутри цилиндра при изменении объёма масла, связанном с повышением или понижением давления в пробоотборнике.

На металлическую насадку устанавливается трёхходовой кран, с помощью которого осуществляется управление потоками жидкостей при работе с пробой. Конструкция ТМ-20 ориентирована на последовательное выполнение операций, необходимых для получения и дальнейшего использования образца объёмом 20 мл. Подготовленная таким способом проба трансформаторного масла может быть направлена на физико-химический анализ и исследование содержания растворённых газов соответствующими лабораторными методами.

Отбор проб трансформаторного масла с применением ТМ-20 может выполняться как из поставочных контейнеров, так и непосредственно из различных видов маслонаполненного электрооборудования. К ним относятся силовые и измерительные трансформаторы, реакторы, изоляторы, маслонаполненные кабели и конденсаторы. Пробоотборник также предназначен для работы с другими изоляционными жидкостями, когда требуется получить образец для последующего лабораторного исследования.

Пробоотборник трансформаторного масла ТМ-20 применяется в сфере эксплуатации, технического обслуживания и контроля состояния электроэнергетического оборудования. Он востребован на электрических подстанциях и электроэнергетических предприятиях, а также в испытательных и электротехнических лабораториях организаций, обслуживающих маслонаполненное оборудование. Полученные пробы используются для исследования характеристик изоляционной жидкости, результаты которого могут применяться специалистами при оценке состояния оборудования.
