ТМ-100 пробоотборник трансформаторного масла

Пробоотборник трансформаторного масла ТМ-100 предназначен для отбора, хранения, транспортировки и последующего ввода образцов трансформаторных масел и других изоляционных жидкостей для проведения лабораторных исследований. Изделие рассчитано на получение пробы объёмом 100 мл, которая в дальнейшем может использоваться для физико-химического анализа масла и исследования содержащихся в нём растворённых газов.

Завод-изготовитель несёт гарантию полного соответствия пробоотборника ТМ-100 заявленным характеристикам, а также требованиям технических условий ТУ только при соблюдении конечным потребителем правил и условий эксплуатации, транспортирования, хранения и монтажа, установленных и указанных в руководстве по эксплуатации.

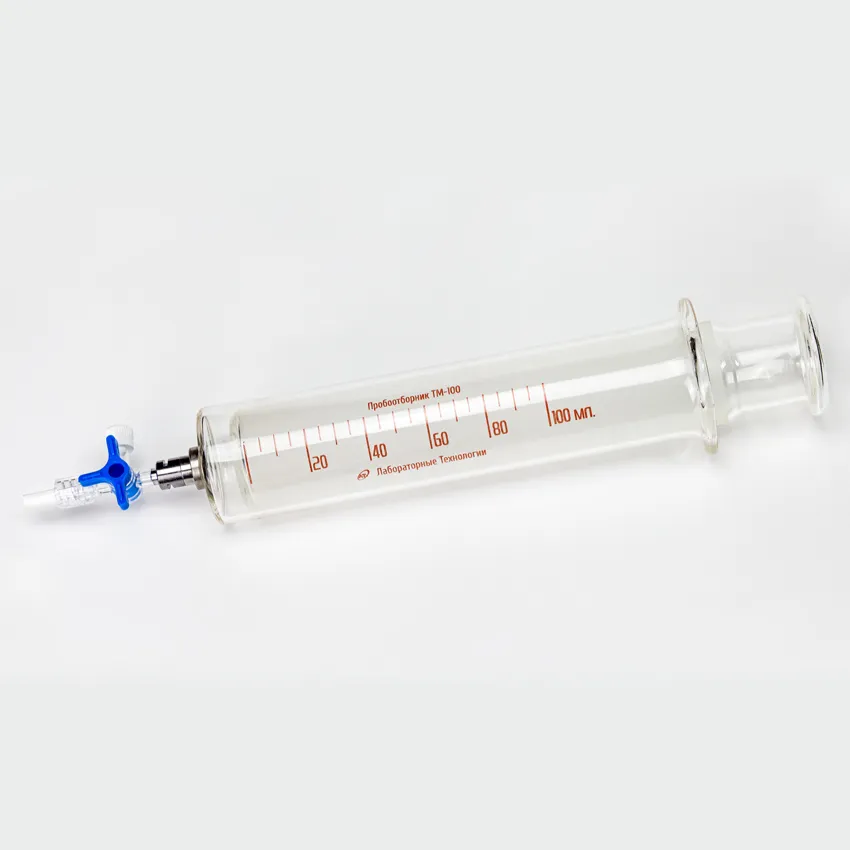

Конструктивно пробоотборник ТМ-100 представляет собой градуированный газонепроницаемый стеклянный корпус, оснащённый металлической насадкой и подобранным притёртым стеклянным поршнем. Такое исполнение позволяет использовать один пробоотборник на последовательных этапах работы с образцом: при его получении, последующем хранении, перевозке и вводе для исследования. На металлическую насадку устанавливается трёхходовой кран, предназначенный для управления потоками жидкостей при выполнении необходимых операций с пробой.

При подготовке образцов для анализа растворённых газов применяются пробоотборники с подобранными и притёртыми цилиндром и поршнем. Поршень способен свободно перемещаться внутри цилиндра при изменении объёма масла, вызванном повышением или понижением давления в пробоотборнике. Эта конструктивная особенность учитывается при работе с пробами, предназначенными для последующего исследования газов, растворённых в изоляционной жидкости.

Пробоотборник трансформаторного масла ТМ-100 применяется для получения образцов непосредственно из поставочных контейнеров и различных видов маслонаполненного электрооборудования. Отбор проб трансформаторного масла и других изоляционных жидкостей может выполняться из силовых и измерительных трансформаторов, реакторов, изоляторов, маслонаполненных кабелей и конденсаторов. Полученная проба трансформаторного масла направляется для дальнейшего исследования в соответствии с поставленными задачами лабораторного контроля.

Область применения ТМ-100 охватывает объекты электроэнергетики, электрические подстанции, а также предприятия и организации, осуществляющие эксплуатацию и обслуживание маслонаполненного электрооборудования. Пробоотборник может использоваться специалистами электротехнических, испытательных и производственных лабораторий при подготовке образцов для физико-химического анализа масла и анализа растворённых газов.
