Калибратор ЭнИ-201И — многофункциональный микропроцессорный прибор, предназначенный для калибровки, поверки и настройки средств измерений в лабораторных и промышленных условиях. Устройство обеспечивает высокоточное воспроизведение и измерение электрических сигналов, что делает его эффективным решением для метрологических служб, специалистов КИПиА, подразделений АСУ ТП и сервисных организаций.
Основное назначение прибора — воспроизведение прецизионных значений постоянного напряжения и тока при проведении поверочных и наладочных работ. Калибратор ЭнИ-201И поддерживает два независимых канала воспроизведения сигналов, позволяя одновременно и независимо формировать сигналы напряжения и тока. Такая функциональность существенно упрощает диагностику и настройку измерительных систем.
Прибор поддерживает воспроизведение следующих диапазонов:
Дополнительно предусмотрена возможность измерения внешнего напряжения и тока, что расширяет сферу применения устройства при обслуживании промышленного оборудования и систем автоматизации.
Калибратор ЭнИ-201И обеспечивает имитацию стандартных сигналов термопар и измерение температуры с помощью внешней термопары. Для повышения точности используется термокомпенсация холодного спая выносным датчиком температуры. Такие возможности востребованы при поверке температурных преобразователей, контроллеров и измерительных каналов.
Встроенный вольтметр позволяет контролировать выходные сигналы непосредственно в процессе работы, обеспечивая дополнительную точность настройки и диагностики.
Для эксплуатации в промышленной среде прибор оснащён встроенным стабилизированным источником питания 24 В, защитой от перегрузок и короткого замыкания, а также гальванической развязкой цепей. В зависимости от исполнения калибратор может комплектоваться встроенным или опциональным эталонным нагрузочным резистором 100 Ом ±0,01%.
Калибратор ЭнИ-201И поддерживает создание и хранение калибровочных таблиц объёмом до 100 точек — 10 таблиц по 10 точек. Ввод параметров осуществляется через кнопочную клавиатуру. Для автоматизации поверки предусмотрено программное обеспечение, позволяющее управлять прибором с ПК и формировать калибровочные таблицы.
| Параметр | Значение |
|---|---|
| Диапазон напряжений питания переменного тока, В | 187...242 |
| Частота напряжения питания переменного тока, Гц | 49...51 |
| Потребляемая мощность, В•А | 5 |
| Диапазоны выходного сигнала напряжения постоянного тока | −10...+100 мВ, −1...+10 В |
| Диапазоны выходного унифицированного сигнала силы постоянного тока, мА | 0...5, 4...20, 0...20 |
| Сопротивление нагрузки выхода воспроизведения напряжения, кОм | не менее 100 |
| Сопротивление нагрузки аналогового выхода для диапазонов 4...20 мА, 0...20 мА, Ом | не более 400 |
| Сопротивление нагрузки аналогового выхода для диапазона 0...5 мА, Ом | не более 1500 |
| Время установления рабочего режима не превышает, мин | 60 |
| Конструктивное исполнение | пластиковый корпус |

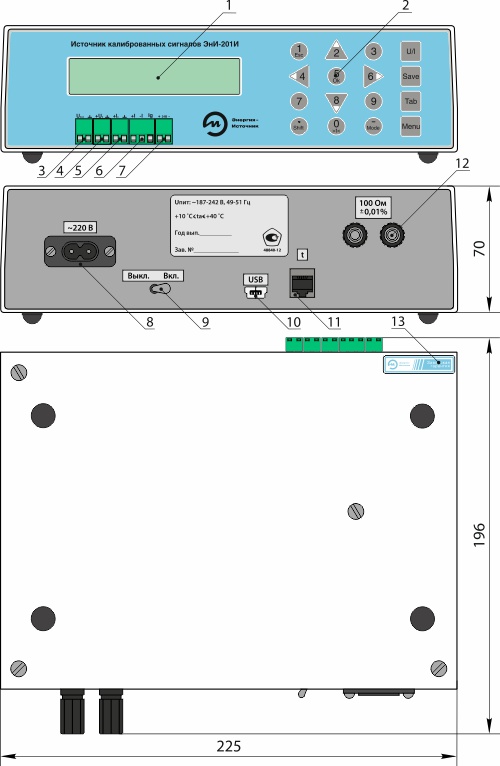

| Габаритные размеры, мм | 226×70×196 |
| Масса, кг | 0,5 |
| Технические характеристики встроенного источника питания | |
| Номинальное выходное напряжение постоянного тока, В | 24 |
| Отклонение выходного напряжения от номинального, % | не более 0,5 |
| Амплитуда пульсации выходного напряжения, В | не более 0,1 |
| Ток нагрузки, мА | 25 |
| Ток срабатывания защиты, мА | не более 50 |
| Ток короткого замыкания, мА | не более 20 |
| Изменение выходного напряжения, вызванное изменением температуры окружающего воздуха, % | не более 0,1 |
| Изменение выходного напряжения, вызванное воздействием вибрации, % | не более 0,2 |
| Условия эксплуатации | |
| Температура окружающего воздуха, °С | +10...+40 |
| По устойчивости к климатическим воздействиям при эксплуатации соответствует группе исполнения, по ГОСТ Р 52931–2008 | В2 |
| Степень защиты от пыли и влаги, по ГОСТ 14254–96 | IP30 |
| Дополнительные погрешности | |
| Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающего воздуха от нормальной (23±2) °С до любой температуры в пределах рабочего диапазона температур | не более предела допускаемой основной абсолютной погрешности |
| Пределы допускаемой дополнительной погрешности, вызванной воздействием повышенной влажности | не более предела допускаемой основной абсолютной погрешности |
| Пределы допускаемой дополнительной погрешности, вызванной изменением напряжения питания от номинального в рабочем диапазоне | не более предела допускаемой основной абсолютной погрешности |
| Межповерочный интервал, год | 1 |
| Метрологические характеристики встроенного дополнительного эталонного нагрузочного резистора 100 Ом | |
| Отклонение сопротивления от номинального значения, % | не более ±0,01 |
| Температурный коэффициент сопротивления, ppm/°С | ±2,0 |
| Долговременная стабильность (при 70 °С, 2000 ч), % | ±0,005 |
| Максимальное рабочее напряжение, В | 300 |
| Наименование диапазона | Диапазон | Пределы допускаемой основной абсолютной погрешности |
|---|---|---|
| Генерация тока | 0...25 мА | ±(0,015% ГВ* + 0,00125 мА) |
| * – генерируемая величина. | ||
| Генерация напряжения | -10...100 мВ | ±(0,015% ГВ* + 0,005 мВ) |
| -1...10 В | ±(0,015% ГВ* + 0,001 В) | |
| Измерение тока | -25 ... +25 мА | ±(0,015% ИВ** + 0,00125 мА) |
| ** – измеряемая величина. | ||
| Измерение напряжения | -100...+100 мВ | ±(0,015% ИВ** + 0,01 мВ) |
| -10 ... +10 В | ±(0,015% ИВ** + 0,001 В) | |
| Перечень эмулируемых термопар | ||
| Тип термопары | Диапазон, °С | Предел допускаемой основной абсолютной погрешности, °С, не более |
| ТПП (R)1) | 0...1700 | ± 1 |
| ТПП (S) | 0...1700 | ± 1 |
| ТПР (B) | 250...1800 | ± 2 |
| ТХА (K) | −200...+1300 | ± 0,3 |
| ТХК (L) | −200...+800 | ± 0,3 |
| ТХК (E) | −250...+1000 | ± 1 |
| ТЖК (J) | −200...+1200 | ± 0,3 |
| ТВР (A-1) | 0...2500 | ± 2,5 |
| ТВР (A-2) | 0...1800 | ± 2 |
| ТВР(A-3) | 0...1800 | ± 2 |
| ТМК(T) | −250...+400 | ± 1 |
| ТМК(M) | −200...+100°С | ± 1 |
| ТНН(N) | −250...+1300°С | ± 1 |
| 1) В скобках указаны типы термопар по МЭК 60584-3. | ||
Вся документация и сертификаты высылается отдельно по запросу.
