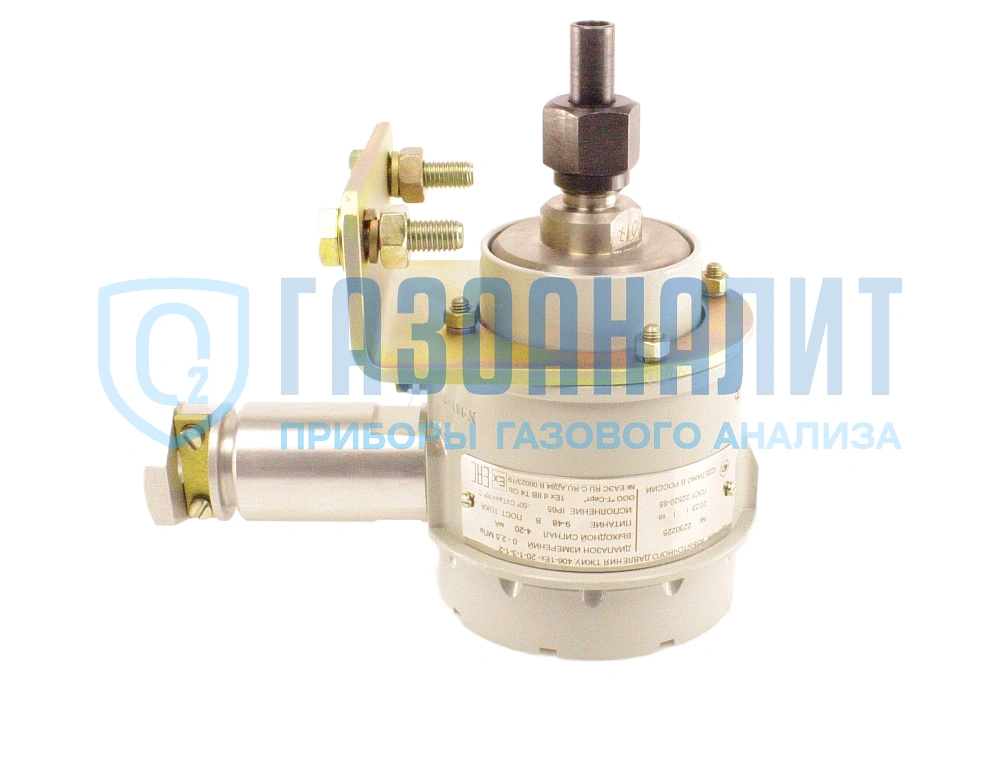

ТЖИУ-406 датчик давления тензорезистивный взрывозащищённого и невзрывозащищённого исполнения
ТЖИУ-406 датчик давления тензорезистивный взрывозащищённого и невзрывозащищённого исполнения
ТЖИУ-406 датчик давления тензорезистивный взрывозащищённого и невзрывозащищённого исполнения
ТЖИУ-406 датчик давления тензорезистивный взрывозащищённого и невзрывозащищённого исполнения
ТЖИУ-406 датчик давления тензорезистивный взрывозащищённого и невзрывозащищённого исполнения
ТЖИУ-406 датчик давления тензорезистивный взрывозащищённого и невзрывозащищённого исполнения
Код товара: 322
ТЖИУ-406 датчик давления тензорезистивный взрывозащищённого и невзрывозащищённого исполнения
Цена по запросу
В наличии
Товар сертифицирован и имеет поверку
Гарантия завода, соответствие ГОСТ и ТУ
Политика импортозамещения
Доставка во все регионы ЕАЭС. Бесплатная доставка до ТК
Взрывозащищённое оборудование
Взрывозащищённое оборудование
Описание
Серийно производимые датчики давления предназначены для непрерывного автоматического измерения и преобразования значений измеряемого параметра: избыточного давления, абсолютного давления, разрежения либо разности давлений нейтральных по отношению к нержавеющим сталям и сплавам титана жидких, газообразных сред, а также пара в унифицированные выходные сигналы постоянного тока и цифровой сигнал на базе HART-протокола или интерфейса RS-485 (MODBUS) в комплексных системах контроля и управления давлением.

Модификации датчиков серии ТЖИУ-406 в зависимости от типа измеряемого давления:

- ТЖИУ-406 (ТЖИУ406) датчик избыточного давления (ТЖИУ.406233.001, ТЖИУ.406233.008);
- ТЖИУ-406А (ТЖИУ406А) датчик абсолютного давления (ТЖИУ.406233.006, ТЖИУ.406233.008);
- ТЖИУ-406В (ТЖИУ406В) датчик разрежения (ТЖИУ.406233.001, ТЖИУ.406233.008);
- ТЖИУ-406Д (ТЖИУ406Д) датчик дифференциального давления (разности давлений) (ТЖИУ.406233.008);
- ТЖИУ-406ИВ (ТЖИУ406ИВ) датчик избыточного давления-разрежения (ТЖИУ.406233.001, ТЖИУ.406233.008).

Завод-производитель гарантирует нормальную работу и соответствие преобразователей давления всех модификаций ТЖИУ406 требованиям технических условий ТУ 4212-005-07623885-99 ТЖИУ.406233.001ТУ только при строгом соблюдении условий эксплуатации, хранения, транспортирования, выполнении рекомендаций, а также требований, изложенных в технической документации.

Стационарные взрывозащищённые и общепромышленные датчики давления ТЖИУ-406 внесены в государственный реестр средств измерений Российской Федерации и поставляются строго со свежей государственной поверкой. Поверка осуществляется 1 раз в 4 года или 1 раз в 5 лет в зависимости от исполнения и согласно межповерочному интервалу.
Типовое изделие ТЖИУ одобрено и разрешено к применению Федеральной службой по экологическому, технологическому и атомному надзору, что подтверждается документально, имеет сертификат соответствия в Системе ГОСТ Р как взрывозащищённое оборудование. Также успешно пройдена сертификация в Системе ОИТ.

Сертификаты ТЖИУ-406.jpg

Принцип работы и метод измерения

Рабочий принцип действия датчика (преобразователя) давления основан на использовании тензорезистивного эффекта (тензоэффект), где свойства твёрдых материалов меняют при деформации своё электрическое сопротивление.

Преобразователи серии ТЖИУ выпускаются с двумя различными типами тензорезистивных модулей: кремний на кремнии (КНК) либо кремний на сапфире (КНС).

Под воздействием давления в тензомодулях происходит деформация тензорезисторов, вызывающая изменение их сопротивлений, преобразуемое в электронном блоке датчика в цифровой код, функционально связанный с измеряемым давлением. Микропроцессор электронного блока корректирует цифровой код, компенсируя нелинейность передаточной функции тензомодуля и её температурную зависимость.

Скорректированный цифровой код передаётся на устройство, формирующее унифицированный аналоговый выходной сигнал и/или цифровой выходной сигнал.

Для визуализации результатов измерения давления датчики оснащены жидкокристаллическим цифровым дисплеем, обеспечивающим вывод результатов в цифровом виде.

Преимущества и основные особенности

- выпускаются серийно, имеют свидетельство о взрывозащищенности с маркировкой взрывозащиты «1ExdllВТ4», соответствуют ГОСТ 22782.0-81, ГОСТ 22782.6-81, вид взрывозащиты - взрывонепроницаемая оболочка по ГОСТ 22782.6-81;
- наличие высокой степени защиты от воздействия пыли, влаги и воды - IP65 по ГОСТ 14254-80;
- наличие встроенного электронного гасителя пульсаций (демпфера) измеряемого давления;
- устройство защиты от перенапряжений;
- возможность перенастройки пределов измерений (для многодиапазонного исполнения датчика);
- регистрация в Государственном реестре средств измерений и допуск к использованию в РФ.

Форма и пример заказа

Для изначально правильного заказа датчиков давления ТЖИУ-406 необходимо использовать «Схему условного обозначения».

Условное обозначение датчика избыточного давления (с одним диапазоном измерения):

ТЖИУ-406-1Ex-А-В-С-D-Е, где

«ТЖИУ-406» - условное обозначение датчика;

«1Ex» - знак взрывозащищённого исполнения;

«А» - код диапазона измерений;

«В» - код предела допускаемой основной приведенной погрешности измерения;

«С» - код диапазона рабочих температур;

«D» - код предела допускаемой дополнительной температурной приведенной погрешности измерения;

«Е» - код диапазона выходного токового сигнала и напряжения питания.

Пример записи маркировки условного обозначения при заказе датчика давления ТЖИУ-406 общепромышленного назначения взрывозащищённого исполнения с одним диапазоном измерения:

датчик избыточного давления взрывозащищённый, с верхним пределом измерений 100 кПа, с пределом допускаемой основной приведенной погрешности измерения γо = ±0,2 %, с диапазоном рабочих температур (-30..+50) °С, с пределом допускаемой дополнительной температурной приведенной погрешности измерения γт = ±0,1 %/10 °С, с выходным токовым сигналом (4-20)мА:

«ТЖИУ406-1Ех-28-2-5-1-2».

Для датчика избыточного давления ТЖИУ406, имеющего сразу несколько диапазонов измерений - перенастраиваемого, в условном обозначении после указания кода диапазона измерений ставится литера «П».

Форма при заказе и пример записи условного обозначения преобразователя давления ТЖИУ406 общепромышленного назначения взрывозащищённого исполнения с несколькими диапазонами измерений:

датчик избыточного давления взрывозащищённый, с верхним пределом измерений 100 кПа, с пределом допускаемой основной приведенной погрешности измерения γо = ±0,2 %, с диапазоном рабочих температур (-30..+50) °С, с пределом допускаемой дополнительной температурной приведенной погрешности измерения γт = ±0,1 %/10 °С, с выходным токовым сигналом (4-20)мА:

«ТЖИУ406-1Ех-28П-2-5-1-2».

Условное обозначение датчика абсолютного давления (с одним диапазоном измерения):

ТЖИУ-406А-1Ех-А-В-С-D-Е, где

«ТЖИУ406А» - условное обозначение датчика;

«1Ех» - знак взрывозащищённого исполнения;

«А» - код диапазона измерений;

«В» - код предела допускаемой основной приведенной погрешности измерения;

«С» - код диапазона рабочих температур;

«D» - код предела допускаемой дополнительной температурной приведенной погрешности измерения;

«Е» - код диапазона выходного токового сигнала и напряжения питания.

Форма заказа и пример записи условного обозначения датчика ТЖИУ-406А общепромышленного назначения взрывозащищённого исполнения с одним диапазоном измерения:

датчик абсолютного давления взрывозащищённый, с верхним пределом измерений 1,6 кгс/см2, с пределом допускаемой основной приведенной погрешности измерения γо = ±0,25 %, с диапазоном рабочих температур (+5..+60) °С, с пределом допускаемой дополнительной температурной приведенной погрешности измерения γт = ±0,125 %/10 °С, с выходным токовым сигналом (4-20)мА:

«ТЖИУ406А-1Ех-04-3-2-2-2».

Для преобразователя абсолютного давления марки ТЖИУ406А, имеющего сразу несколько диапазонов измерений - перенастраиваемого, в условном обозначении после указания кода диапазона измерений ставится литера «П».

Форма заказа и пример записи условного обозначения датчика ТЖИУ406А общепромышленного назначения взрывозащищённого исполнения с несколькими диапазонами измерений:

датчик абсолютного давления взрывозащищённый, с верхним пределом измерений 1,6 кгс/см2, с пределом допускаемой основной приведенной погрешности измерения γо = ±0,25 %, с диапазоном рабочих температур (+5..+60) °С, с пределом допускаемой дополнительной температурной приведенной погрешности измерения γт = ±0,125 %/10 °С, с выходным токовым сигналом (4-20)мА:

«ТЖИУ406А-1Ех-04П-3-2-2-2».

Условное обозначение датчика разрежения (с одним диапазоном измерения):

ТЖИУ-406В-1Ех-А-В-С-D-Е, где

«ТЖИУ-406В» - условное обозначение датчика;

«1Ех» - знак взрывозащищённого исполнения;

«А» - код диапазона измерений;

«В» - код предела допускаемой основной приведенной погрешности измерения;

«С» - код диапазона рабочих температур;

«D» - код предела допускаемой дополнительной температурной приведенной погрешности измерения;

«Е» - код диапазона выходного токового сигнала и напряжения питания.

Для датчика разрежения ТЖИУ-406В, имеющего сразу несколько диапазонов измерений - перенастраиваемого, в условном обозначении после указания кода диапазона измерений ставится литера «П».

Условное обозначение датчика разности давлений (с одним диапазоном измерения):

ТЖИУ-406Д-1Ех-А-В-С-D-Е, где

«ТЖИУ-406Д» - условное обозначение датчика;

«1Ех» - знак взрывозащищённого исполнения;

«А» - код диапазона измерений;

«В» - код предела допускаемой основной приведенной погрешности измерения;

«С» - код диапазона рабочих температур;

«D» - код предела допускаемой дополнительной температурной приведенной погрешности измерения;

«Е» - код диапазона выходного токового сигнала и напряжения питания.

Форма заказа и пример записи условного обозначения датчика ТЖИУ-406Д общепромышленного назначения взрывозащищённого исполнения с одним диапазоном измерения:

датчик разности давлений взрывозащищённый, с верхним пределом измерений 6,3 кгс/см2, с пределом допускаемой основной приведенной погрешности измерения γо = ±0,5 %, с диапазоном рабочих температур (-50..+70) °С, с пределом допускаемой дополнительной температурной приведенной погрешности измерения γт = ±0,25 %/10 °С, с выходным токовым сигналом (4-20)мА:

«ТЖИУ-406Д-1Ех-08-2-1-2-2».

Для преобразователя разности давлений ТЖИУ-406Д, имеющего сразу несколько диапазонов измерений - перенастраиваемого, в условном обозначении после указания кода диапазона измерений ставится литера «П».

Форма заказа и пример записи условного обозначения датчика ТЖИУ-406Д общепромышленного назначения взрывозащищённого исполнения с несколькими диапазонами измерений:

датчик разности давлений взрывозащищённый, с верхним пределом измерений 160 кПа, с пределом допускаемой основной приведенной погрешности измерения γо = ±0,5 %, с диапазоном рабочих температур (-50..+70)°С, с пределом допускаемой дополнительной температурной приведенной погрешности измерения γт = ±0,25 %/10 °С, с выходным токовым сигналом (4-20)мА:

«ТЖИУ-406Д-1Ех-13П-2-1-2-2».

Для преобразователя разности давлений ТЖИУ-406Д исполнения «температуростабильный» (изготавливается по согласованию) вместо кода предела допускаемой дополнительной температурной приведенной погрешности измерения ставится литера «Т».

Форма заказа и пример записи условного обозначения датчика ТЖИУ-406Д исполнения «температуростабильный» общепромышленного назначения взрывозащищённого с одним диапазоном измерения:

датчик разности давлений взрывозащищённый с верхним пределом измерений 16 кПа, с пределом допускаемой основной приведенной погрешности измерения γо = ±0,15 %, с диапазоном рабочих температур (-50..+70)°С, исполнения «температуростабильный», с выходным токовым сигналом (4-20) мА:

«ТЖИУ-406Д-1Ех-20-5-1-Т-2».

Электрическая схема подключения преобразователя давления общепромышленного назначения взрывозащищённого исполнения, без применения экранированного кабеля

Электрическая схема подключения преобразователя давления.png

А - наружный заземляющий болт на корпусе; G - источник питания; Rн - сопротивление нагрузки. При выходном токовом сигнале (4-20)мА либо (20-4)мА на клеммной колодке имеется перемычка между контактами 3 и 4.

Электрическая схема подключения датчика давления общепромышленного назначения взрывозащищённого исполнения, с применением экранированного кабеля

Электрическая схема подключения датчика давления.png

А - наружный заземляющий болт на корпусе; G - источник питания; Rн - сопротивление нагрузки.
При выходном токовом сигнале (4-20)мА либо (20-4)мА на клеммной колодке имеется перемычка между контактами 3 и 4.

Габаритные, установочные и присоединительные размеры датчиков модификаций ТЖИУ.406233.006 и ТЖИУ.406233.001

Габаритные, установочные и присоединительные размеры датчиков модификаций ТЖИУ.406233.006 и ТЖИУ.406233.001.png

1 - кронштейн; 2 - накидная гайка; 3 - ниппель; 4 - болт; 5 - шайба; 6 - шайба; 7 – гайка.

Габариты, установочные и присоединительные размеры датчиков исполнения ТЖИУ.406233.008

Габариты, установочные и присоединительные размеры датчиков исполнения ТЖИУ.406233.008.png

1 - кронштейн; 2 - накидная гайка; 3 - ниппель; 4 - болт; 5 - шайба; 6 - шайба; 7 – гайка.

Габаритные, установочные и присоединительные размеры датчика разности давлений модели ТЖИУ406Д (ТЖИУ.406233.008)

Габаритные, установочные и присоединительные размеры датчика разности давлений модели ТЖИУ406Д (ТЖИУ.406233.008).png

1 - кронштейн; 2 - накидная гайка; 3 - ниппель; 4 - болт; 5 - шайба; 6 - шайба; 7 – гайка.

Характеристики

Тип характеристики

Значение

Поверка

есть

Рабочая среда

воздух (атмосферный, сжатый); вода (горячая, холодная, теплофикационная, оборотная); пар; масло; азот; газ (доменный, коксовый); углеводородный конденсат; нефтепродукты (нефть, бензин, керосин и дизтопливо); природный газ

Диапазоны измерений датчика:



- избыточного давления ТЖИУ-406

от (0 - 0,4) кПа до (0 - 25) МПа

- абсолютного давления ТЖИУ-406А

от (0 - 60) кПа до (0 - 25) МПа

- разрежения ТЖИУ-406В

от (-1,6 - 0) кПа до (-100 - 0) кПа

- дифференциального давления (разности давлений) ТЖИУ-406Д

от (0 - 0,4) кПа до (0 - 4) МПа

- избыточного давления-разрежения ТЖИУ-406ИВ

от (-3 - 0 - +3) кПа до (-0,1 - 0 - +5,9) МПа

Аналоговый выходной сигнал постоянного тока, мА

(0 - 5); (5 - 0); (4 - 20); (20 - 4)

Вид подключения датчика

кабельный ввод

Пределы допускаемой основной приведенной погрешности, %

± 0,1; ± 0,15; ± 0,2; ± 0,25; ± 0,4; ± 0,5; ± 1

Диапазоны рабочих температур в зависимости от вида климатического исполнения, °С (по требованию заказчика):



- УХЛ1

от -60 до +50 (от -60 до +80)

от -40 до +80 (от -50 до +70)

- УХЛ3.1

от -30 до +50

- УХЛ4

от -10 до +55

от +5 до +60 (от +1 до +80)

Дополнительная погрешность от влияния изменения температуры окружающего воздуха, %/10°C

± 0,1; ± 0,125; ± 0,15; ± 0,2; ± 0,25; ± 0,35; ± 0,45; ± 0,6

Вид взрывозащиты

«взрывонепроницаемая оболочка»

Маркировка взрывозащиты

1ЕxdIIВТ4

Степень защиты от пыли и влаги

IP65

Электрическое питание (напряжение), В

от 9 до 48

Материалы датчика, контактирующие с рабочей средой:



- корпусные детали датчика-тензопреобразователя (для датчика ТЖИУ.406233.001 и его исполнения)

титан ВТ1-0

- корпусные детали датчика-тензопреобразователя (для датчика ТЖИУ.406233.008 и его исполнения)

нерж. сталь 12Х18Н10Т

- ниппель для присоединения датчика к соединительной трубке (например, газо или нефтепровода)

углеродистая сталь с покрытием

- для прокладок

медь М1, резина ИРП-1078

Масса, кг, не более (в зависимости от исполнения)

от 2,5 до 10

Габаритные размеры, мм, не более (в зависимости от исполнения)

от 113,5×198×203 до 113,5×198×280

Средняя наработка на отказ, ч, не менее

250000

Средний полный срок службы датчика, лет, не менее

14

Комплект поставки

Наименование

Количество

Примечание

Датчик давления (выбранного исполнения)

1 шт.



Паспорт

1 экз.



Руководство по эксплуатации

1 экз.

На датчик или партию до 10 шт.

Комплект сменных деталей

1 шт.



Розетка

1 шт.



Комплект присоединительных частей

1 шт.



Комплект монтажных частей

1 шт.
