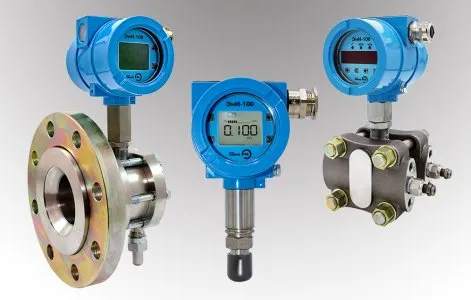

Датчик давления ЭнИ-100 предназначен для непрерывного измерения давления жидкостей, газов и пара с преобразованием в унифицированный сигнал. Прибор широко применяется в системах автоматизации, обеспечивая стабильный и точный контроль технологических процессов. В линейке также представлен датчик разности давлений ЭнИ-100, позволяющий эффективно отслеживать перепады давления в трубопроводах и оборудовании.
Работа устройства основана на преобразовании давления чувствительным элементом в электрический сигнал 4–20 мА с поддержкой протокола HART. Это позволяет интегрировать датчик ЭнИ-100 в современные АСУ ТП, выполнять дистанционную настройку и диагностику..
Диапазон измерений достигает 100 МПа, а варианты основной погрешности составляют от 0,075% до 0,5%, что позволяет подобрать решение под конкретные задачи. Глубина перенастройки диапазона до 1:50 обеспечивает гибкость применения. Межповерочный интервал до 5 лет снижает эксплуатационные затраты.
Прибор выпускается в различных исполнениях по взрывозащите: общепромышленном, искробезопасном, с взрывонепроницаемой оболочкой и защитой от воспламенения пыли. Корпус со степенью защиты IP65–IP67 гарантирует устойчивость к пыли и влаге. Возможна комплектация жидкокристаллическим дисплеем с подсветкой для работы при температурах до −40 °С.
Дополнительно датчик разности давлений ЭнИ-100 поддерживает самодиагностику, многоязычное меню и соответствует требованиям функциональной безопасности SIL2/SIL3, что делает его надёжным элементом критически важных систем.
Прибор устойчив к агрессивным средам и перепадам температур, легко интегрируется в существующие системы и обеспечивает стабильную работу оборудования. Поддержка HART упрощает обслуживание и снижает время простоя.
| Наименование характеристики | Значение / описание |
|---|---|
| Измеряемые среды | жидкости, в т.ч. нефтепродукты; пар; газ, газовые смеси |
| Диапазоны измеряемых давлений | избыточное: от (0...0,16) кПа до (0...100) МПа; абсолютное: от (0...0,2) кПа до (0...100) МПа; избыточное-разрежения: от (-0,8...+0,8) кПа до (-0,1...+16) МПа; разрежения: от (0...0,16) кПа до (0...100) кПа; разность давлений: от (0...0,16) кПа до (0...16) МПа; гидростатическое: от (0...0,8) кПа до (0...250) кПа |
| Выходные сигналы | 4-20 мА + HART |
| Диапазон температур окружающей среды | от -60 до 80 °С |
| Перенастройка диапазона измерения | до 1:50 включительно |
| Исполнение по материалам | |
| Код исполнения датчика по материалам | 02, 06, 07, 08, 09, 11, 12 |
| Материал мембраны | Сплав 36НХТЮ — код 02; AISI 316L (заменитель 10Х17Н13М2Т) — коды 02, 06, 12; Сплав Hastelloy C276 — коды 07, 08; Титановый сплав — коды 09, 11 |
| Материал деталей полостей, контактирующих с рабочей средой | Сталь 12Х18Н10Т (заменители 12Х18Н9Т, 08Х18Н10Т) — коды 02, 07, 11, 12; Сталь AISI 316L (заменитель 10Х17Н13М2Т) — коды 06, 08; Титановый сплав — код 09 |
| Применяемость конструктивного исполнения | — |
| Материал уплотнительных колец | резина марки НО-68-1 |
| Материал уплотнительных металлических прокладок | отожженная медь |
| Условия эксплуатации | |
| Код климатического исполнения | t1, t8, t10, t12 |
| Устойчивость к воздействию температуры и влажности по ГОСТ Р52931, группа исполнения | В3 (t1), С3 (t8), Д2 (t10), Д3 (t12) |
| Устойчивость при воздействии остальных климатических факторов по ГОСТ 15150 | УХЛ4 (t1), УХЛ3.1 (t8), У1 (t10), УХЛ1 (t12) |
| Предельные условия эксплуатации при воздействии окружающего воздуха и температура измеряемой среды в рабочей полости датчика | от +5 до +50 °С; относительная влажность 95% при 30 °С без конденсации влаги (t1); от -10 до +70 °С; относительная влажность 95% при 35 °С без конденсации влаги (t8); от -40 до +80 °С; относительная влажность 100% при 40 °С (t10); от -60 до +80 °С; относительная влажность 95% при 35 °С (t12) |
| Ограничения по применению кодов t10 и t12 | t10 не применять для 2159, 2450, 2359 с максимальным верхним пределом измерения 2,5 МПа; t12 не применять для 2159, 2450, 2359, 2ХХХмк |
| Выходной сигнал преобразователя | |
| Код выходного сигнала | 42A, 24A, 42VA, 42, 24, 42V |
| Выходной сигнал, мА | возрастающий: 4-20 мА (код 42A); убывающий: 20-4 мА (код 24A); корнеизвлекающий: 4-20 мА (код 42VA); возрастающий: 4-20 мА с цифровым сигналом на базе протокола HART (код 42); убывающий: 20-4 мА с цифровым сигналом на базе протокола HART (код 24); корнеизвлекающий: 4-20 мА с цифровым сигналом на базе протокола HART (код 42V) |
| Защищенность от воздействия окружающей среды | |
| Код исполнения | -, -Ex, -Вн, -Exdia |
| Код в строке заказа | ЭНИ-100 (-), ЭНИ-100-Ex (-Ex), ЭНИ-100-Вн (-Вн), ЭНИ-100-Exdia (-Exdia) |
| Исполнение | общепромышленное (-); искробезопасная электрическая цепь, защита от воспламенения пыли оболочкой (-Ex); взрывонепроницаемая оболочка (-Вн); искробезопасная электрическая цепь, взрывонепроницаемая оболочка, защита от воспламенения пыли оболочкой (-Exdia) |
| Маркировка | - (-); 0Ex ia IIC T5 Ga X, Ex ta IIIC T90°C Da X (-Ex); 1Ex d IIC T5 Gb X (-Вн); Ga Ex d+ia IIIC T5 X, Ex ta IIIC T90°C Da X (-Exdia) |
| Код погрешности | Предел допускаемой основной приведенной погрешности ±y (кроме моделей 2020, 2030), % | |||
|---|---|---|---|---|
| Pв max ≥ Pв ≥ Pв max/6 | Pв max/6 > Pв ≥ Pв max/10 | Pв max/10 > Pв ≥ Pв max/25 | Pв max/25 > Pв | |
| 007 | 0,075 | 0,1 | 0,02 · (Pв max / Pв) | 0,04 · (Pв max / Pв) |
| 010 | 0,1 | 0,15 | ||
| 015 | 0,15 | 0,20 | ||
| 020 | 0,20 | 0,25 | ||
| 025 | 0,25 | 0,30 | ||
| 050 | 0,50 | 0,50 | ||
| Код предела допускаемой основной приведенной погрешности | Дополнительная температурная погрешность на каждые 10 °C, не более ±γT % (Pв max > Pв ≥ Pв max/50) |
|---|---|
| 007 | 0,0350 + 0,04 · Pв max/Pв |
| 010 | 0,05 + 0,04 · Pв max/Pв |
| 015, 020, 025 | 0,05 + 0,05 · Pв max/Pв |
| 050 | 0,1 + 0,05 · Pв max/Pв |
Вся документация и сертификаты высылается отдельно по запросу.
