TGS813 датчик горючих газов полупроводниковый
TGS813 датчик горючих газов полупроводниковый
Код товара: -
TGS813 датчик горючих газов полупроводниковый
Цена по запросу
В наличии
Товар сертифицирован и имеет поверку
Гарантия завода, соответствие ГОСТ и ТУ
Политика импортозамещения
Доставка во все регионы ЕАЭС. Бесплатная доставка до ТК
Описание

Серийно производимый полупроводниковый датчик TGS813 разработан для обнаружения и измерения концентраций легковоспламеняющихся газов, в частности метана (CH4), пропана (C3H8) и бутана (C4H10) в воздушной среде.

Датчик TGS813 используется в стационарных газосигнализаторах утечки газов, размещаемых в жилых и коммунально-бытовых помещениях, на закрытых автостоянках и промышленных объектах. Может устанавливаться в газоанализаторы портативного исполнения.

Основание и крышка датчика изготовлены из устойчивого к механическим повреждениям термостойкого нейлона-66. В верхней части корпуса установлена двойная решётка из нержавеющей стали. Чувствительный элемент датчика выполнен из оксида олова. Оптимальную рабочую температуру датчика обеспечивает нагревательный элемент.

Преимущества датчика TGS813:

  • миниатюрные габариты;
  • простота обслуживания, калибровки;
  • высокая восприимчивость большого спектра горючих газов;
  • широкий диапазон измерения Ex;
  • быстрый отклик, долгий срок эксплуатации;
  • низкое энергопотребление.
Характеристики
Характеристики Значения
Измеряемый компонент горючие газы Ex
Принцип работы полупроводниковый
Диапазон измерений метана (CH4), млн-1 (ppm) 500 - 10000
Максимальное напряжение питания, В 24
Сопротивление датчика горючих газов, кОм 5 - 15
Потребляемая мощность подогревателя, мВт 835
Потребляемая мощность датчика, мВт, не более 15
Сопротивление нагревательного элемента (НЭ) (при комнатной температуре), Ом 30 ± 3
Напряжение, подаваемое на НЭ (перем./пост. ток), В 5 ± 0,2

Внешний вид, состав и габаритные размеры датчика горючих газов TGS813

Внешний вид, состав и габаритные размеры датчика горючих газов TGS813

1 - чувствительный элемент (ЧЭ), состоящий из оксида олова (IV) SnO2, который формирует плотную плёнку на поверхности оксида алюминия с керамической трубкой, имеющей нагревательный элемент (НЭ) (подогреватель); 2 - крышка (нейлон-66); 3 - основание датчика (нейлон-66); 4 - пламегаситель (двойная решетка из нержавеющей стали)

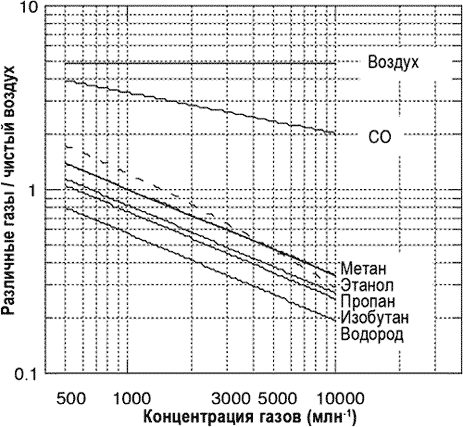

График чувствительности сенсора TGS-813 к различным газам

 График чувствительности сенсора TGS813

Принципиальная схема подключения датчика горючих газов TGS813 (типичная схема подключения)

 Принципиальная схема подключения датчика горючих газов TGS813
