Серийно производимый полупроводниковый датчик (сенсор) TGS3870-B04 (серии TGS3870) применяется для обнаружения и измерения концентраций угарного газа (CO) в окружающем воздухе.
Принцип действия газового датчика TGS3870-B04 основан на изменении электропроводности полупроводникового газочувствительного слоя при химической адсорбции (поглощения) газа на его поверхности.
Датчик TGS3870-B04 может использоваться в портативных газоанализаторах оксида углерода (в системах для предупреждения о возникновении пожаров).

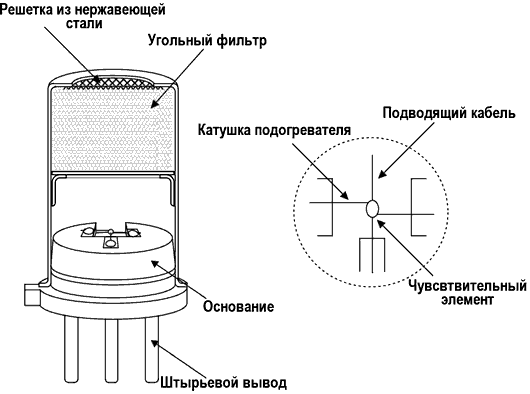

Основание датчика изготовлено из термопластичного полибутилентерефталата (ПБТ), крышка – из устойчивой к коррозии нержавеющей стали. В верхней части корпуса установлена двойная стальная решётка. Чувствительный элемент выполнен из оксида олова (SnO2). В корпусе присутствует угольный фильтр для предотвращения ложных срабатываний, вызванных другими газами или испарениями, которые могут присутствовать в воздухе.
| Характеристики | Значения |
| Измеряемый компонент | CO |
| Принцип работы | полупроводниковый |
| Диапазон обнаружения угарного газа CO, млн-1 | 50 - 1000 |
| Напряжение питания, В | 5 |
| Средняя потребляемая мощность подогревателя, мВт | 38 |
| Сопротивление датчика при 150 млн-1 CO, кОм | 1,8 - 24 |
| Сопротивление нагревательного элемента (НЭ), кОм | 3 ± 0,3 |
| Масса датчика, г, не более | 1,1 |

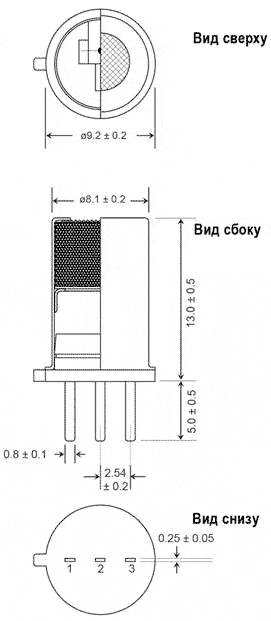

| Диаметр датчика, мм, не более | 9,2 |
| Высота датчика (с выводами), мм, не более | 18 |
штырьевые выводы: 1 - общий (-); 2 - датчик электрода (+); 3 - подогреватель (нагревательный элемент (НЭ)) (+)
