Производимый серийно взрывозащищённый переносной газоанализатор КОЛИОН-1ВН-1 производится в качестве обновлённого аналога модели КОЛИОН-1В с функцией встроенной памяти и предназначен для непрерывного контроля концентрации вредных веществ в воздухе рабочей зоны на промышленных объектах. Прибор точно измеряет пары нефти и нефтепродуктов, довзрывопасные концентрации метана и других углеводородов, а также объёмные доли кислорода (O₂) и диоксида углерода (CO₂). Устройство обеспечивает надёжный промышленный контроль воздушной среды, своевременно предупреждая персонал о превышении допустимых норм.

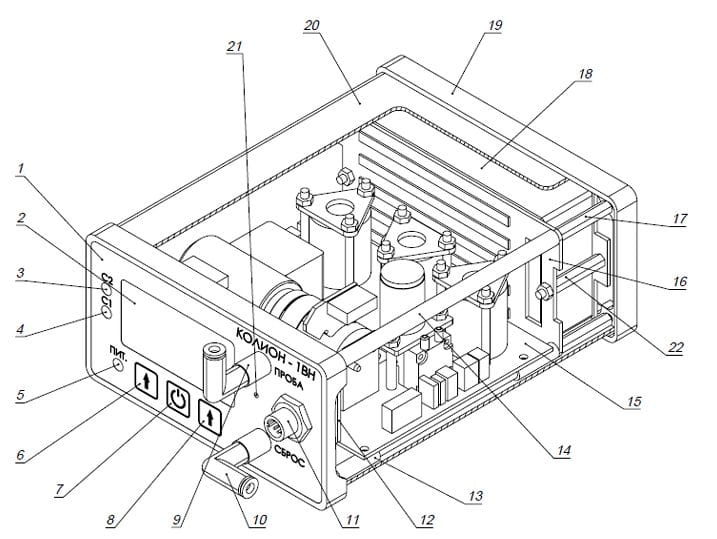

Конструкция прибора выполнена в переносном металлическом корпусе с взрывозащитным исполнением, что гарантирует безопасную эксплуатацию в зонах с повышенной концентрацией горючих газов и паров. Газоанализатор работает в автоматическом режиме, отображая результаты измерений в реальном времени на ярком цифровом дисплее.
| Параметр | Значение |
|---|---|
| Рабочая температура, °С | от минус 40 до 50 |
|
Относительная влажность (неконденсируемая): для исполнений, не содержащих ЭХД (кроме ЭХД О2), % для исполнений с ЭХД (кроме ЭХД О2), % |
от 5 до 95 от 15 до 90 |
| Питание | Li-полимерные аккумуляторы |
| Время работы без подзарядки не менее, ч | 12 |
| Степень защиты оболочки | IP67 |
|
Маркировка взрывозащиты: Газоанализаторы, содержащие ТКД или ИКД Газоанализаторы, не содержащие ТКД и ИКД |
1Ex db ib IIB T4 Gb Х 1Ex ib IIB T4 Gb Х |
| Память, количество результатов измерений | 4000 |
| Связь с компьютером | USB интерфейс |
| Срок службы, лет | 10 |
| Межповерочный интервал, мес | 12 |
| Гарантийный срок, мес | 24 |
| Масса не более, кг | 1 |
| Габариты не более, мм | 200x122x62 |
|
Детектор |
Измеряемое вещество |
Диапазон измерений |
Пределы допускаемой основной погрешности: приведенной (п) и относительной (о), % |
Порог 1* |
Порог 2* |
|
ФИД** |
Пары углеводородов нефти, пары нефтепродуктов: керосина, бензина, дизельного топлива |
От 0 до 4000 мг/м3 |
п: ±15 (0 – 50 мг/м3) о: ±15 (50 – 4000 мг/м3) |
100…300мг/м3 |
1600…3600мг/м3 |
|
ТКД, ИКД |
Метан |
от о до 50% НКПР |
п: ±10 |
10% НКПР |
20% НКПР |
|
Пропан |
от о до 50% НКПР |
п: ±10 |
10% НКПР |
20% НКПР |
|
|
Бутан |
от о до 50% НКПР |
п: ±10 |
10% НКПР |
20% НКПР |
|
|
Гексан |
от о до 50% НКПР |
п: ±10 |
10% НКПР |
20% НКПР |
|
|
Пары углеводородов нефти, пары нефтепродуктов: керосина, бензина, дизельного топлива по метану, пропану или гексану |
0-50 %НКПР |
п: ±10 |
10% НКПР |
20% НКПР |
|
|
ИКД |
Диоксид углерода |
от 0 до 5% об |
п: ±15 (0 – 0,5%об.) о: ±15 (0,5 – 5%об.) |
0,5 %об |
1,5 %об. |
|
ЭХД |
Кислород |
от 0 до 30%об. |
п: ±3 |
23 %об. |
19 %об. |
|
Оксид углерода |
от 0 до 500 мг/м3 |
п: ±15 (0 – 20 мг/м3) о: ±15 (20 – 500 мг/м3) |
20 мг/м3 |
100 мг/м3 |
|
|
Сероводород |
от 0 до 100 мг/м3 |
п: ±15 (0 – 3 мг/м3) о: ±15 (3 – 100 мг/м3) |
3 мг/м3 |
10 мг/м3 |
|
|
Диоксид серы |
от 0 до 30 мг/м3 |
п: ±15 (0 – 5 мг/м3) о: ±15 (5 – 30 мг/м3) |
10 мг/м3 |
20 мг/м3 |
|
|
Диоксид азота |
от 0 до 10 мг/м3 |
п: ±15 (0 – 2 мг/м3) о: ±15 (2 – 10 мг/м3) |
2 мг/м3 |
10 мг/м3 |
|
|
* по заказу могут быть установлены другие пороги сигнализации, находящиеся в диапазоне измерений, заказчик может самостоятельно изменить пороги сигнализации, используя меню газоанализатора ** перечень веществ, определяемых ФИД |
|||||
|
Детектор |
Измеряемое вещество |
Единицы измерений |
|
ФИД |
Пары углеводородов нефти, пары нефтепродуктов: керосина, бензина, дизельного топлива, пропан, метанол |
мг/м3; млн-1 (ppm) - опция |
|
ТКД, ИКД |
Метан, пропан, бутан, гексан, Пары углеводородов нефти, пары нефтепродуктов: керосина, бензина, дизельного топлива |
% НКПР, %об г/м3, мг/м3 - опция |
|
ИКД |
Диоксид углерода |
%об |
|
ЭХД |
Кислород |
%об. |
|
ЭХД |
Оксид углерод, сероводород, диоксид серы, диоксид азота |
мг/м3; млн-1 (ppm) - опция |
| Наименование | Обозначение | Количество, шт. | Примечание |
|---|---|---|---|
| 1 Газоанализатор Колион-1ВН-1 | ЯРКГ.413455.008 | 1 | |
| 1.1. Пробоотборник | ЯРКГ 6.457.001 | 1 | |
| 1.2. Соединительная трубка | ЯРКГ 8.626.037 | 1 | |
| 2 Комплект ЗИП-О: | 1 компл. | ||
| 2.1 Зарядное устройство | DP-12.2 Выход 12В, 2 А |
Возможна поставка зарядного устройства другого типа | |
| 2.2 Кабель для подключения зарядного устройства | |||
| 2.3 Кабель для подключения к ПК | |||
| 2.4 Фильтр противопылевой | PTFE 1 мкм, 25мм | 2 | Возможна поставка фильтра противопылевого другого типа |
| 2.5 Штуцер переходник (с трубкой ПВХ) | ЯРКГ.8658.003 | ||
| 2.6 Фильтр-поглотитель | ЯРКГ5.886.015 | ||
| 2.7 Сумка-укладка | ЯРКГ 4.471.004 | ||
| 3 Комплект эксплуатационных документов: | 1 | ||
| 3.1 Паспорт | ЯРКГ.413455.008 ПС | 1 | |
| 3.2 Руководство по эксплуатации | ЯРКГ.413455.008 РЭ | 1 | |
| 3.3 Методика поверки | МП 242-2429-2022 | 1 | |
| 3.4 Комплект разрешительных документов | - | 1 | Копии в паспорте |
| 4 Программное обеспечение | ПО | 1 | На электронном носителе |
| 5 Дополнительное оборудование: | По отдельному заказу | ||
| 5.1 Блок аккумуляторов внешний | ЯРКГ 2.087.040 | 1 | С зарядным устройством |
| 5.2 Удлинитель пробоотборника | ЯРКГ 30.0030.018 | 1 | |
| 5.3 Устройство защиты детектора | ЯРКГ 5.886.009 | 1 | |
| 5.4 Картридж для проверки работоспособности |
Вся документация и сертификаты высылается отдельно по запросу.
