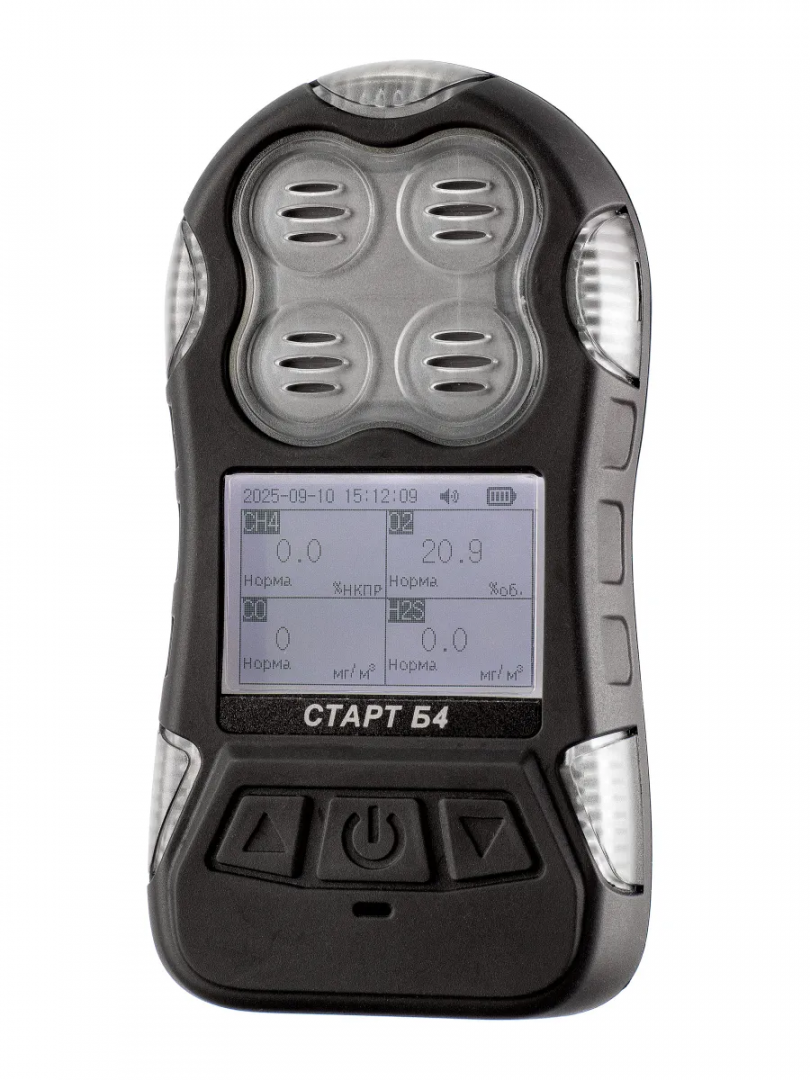

Производимый серийно газоанализатор СТАРТ Б4 — современный индивидуальный портативный прибор, предназначенный для непрерывного автоматического контроля содержания токсичных газов, углеводородных горючих газов и паров (С1–С10), кислорода и углекислого газа в атмосфере рабочей зоны. Устройство разработано для обеспечения безопасности персонала при выполнении работ на объектах с повышенным риском образования опасных газовых смесей.
Многоканальная конструкция позволяет одновременно контролировать несколько параметров воздушной среды, обеспечивая оперативное выявление опасных концентраций различных веществ. Такой подход существенно повышает уровень промышленной безопасности, помогает предотвращать аварийные ситуации и снижает риск воздействия вредных факторов на работников.
Взрывозащищённый газоанализатор СТАРТ Б4 осуществляет непрерывный мониторинг концентрации контролируемых компонентов в режиме реального времени. При превышении установленных пороговых значений прибор незамедлительно информирует пользователя о возникшей опасности.
Для максимальной эффективности предупреждения предусмотрена тройная система сигнализации, включающая звуковое, световое и вибрационное оповещение. Благодаря этому сигнал тревоги остаётся заметным даже в условиях высокого уровня шума, ограниченной видимости или при использовании средств индивидуальной защиты.
Одним из преимуществ взрывозащищённого газоанализатора СТАРТ Б4 является поддержка различных единиц измерения, что позволяет адаптировать отображение данных под требования конкретного предприятия и нормативной документации.
Для токсичных газов доступны единицы измерения млн⁻¹ и мг/м³. Контроль углеводородных горючих газов и паров (С1–С10) при использовании термокаталитических и инфракрасных датчиков может осуществляться в единицах % НКПР, % об. и мг/м³. Для углеводородов, измеряемых электрохимическими и фотоионизационными датчиками, предусмотрено отображение результатов в млн⁻¹ и мг/м³.
В основе работы прибора лежит современный 32-битный микропроцессорный контроллер с низким энергопотреблением, обеспечивающий высокую скорость обработки данных и стабильность измерений.
Высококонтрастный жидкокристаллический дисплей позволяет комфортно считывать показания даже при сложных условиях освещения. На экране одновременно отображаются концентрации по нескольким измерительным каналам, что значительно упрощает оценку текущей газовой обстановки.
Газоанализатор СТАРТ Б4 оснащён функцией автоматической калибровки, обеспечивающей поддержание высокой точности измерений на протяжении всего срока эксплуатации. Для повышения безопасности реализована двухуровневая тройная сигнализация с контролем как низких, так и высоких уровней концентрации газов.
Дополнительным преимуществом является отображение показателей TWA и STEL для токсичных газов, что позволяет оценивать средневзвешенное воздействие вредных веществ на персонал за определённый период времени.
Встроенная память сохраняет до 1000 событий по каждому измерительному каналу, обеспечивая удобный анализ истории измерений. Передача данных на персональный компьютер осуществляется через интерфейс USB, что упрощает ведение отчётности и контроль соблюдения требований охраны труда.

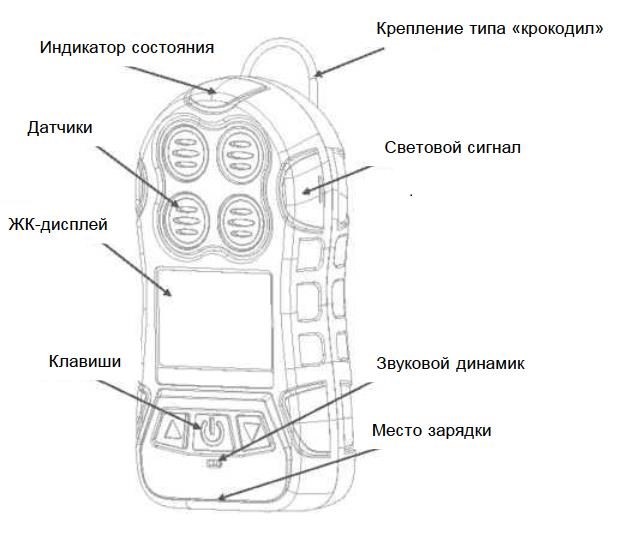

Для удобства эксплуатации предусмотрены индикация разрядки аккумулятора, прочный зажим типа «крокодил» из нержавеющей стали для крепления на одежде и зелёный мигающий световой маячок, подтверждающий работоспособность прибора.
| Характеристики | Значения |
|---|---|
| Способ отбора проб | Свободная диффузия или принудительный с использованием внешнего портативного электрического насоса для отбора проб или ручного пробоотборного зонда (груши). |
| Датчик | Электрохимический (ЭХД), Термокаталитический (ТКД), Инфракрасный (ИКД), Фотоионизационный (ФИД) |
| Определяемые газы | Углеводородные горючие газы и пары (ТКД, ИКД), % НКПР, % об, мг/м3 |
| Углеводородные горючие газы и пары (ФИД), млн-1, мг/м3 Токсичные газы, млн-1, мг/м3 СО2 и O2., % об. | |
| Источник питания | Литий-ионный аккумуляторный блок - 3,7 В пост. тока, 1800 мAч. |
| Параметры искробезопасных цепей электропитания аккумуляторного блока: | |
| Максимальное выходное напряжение Uo - 4,2 В | |
| Максимальный выходной ток Io - 150 мА | |
| Время непрерывной работы* | В зависимости от комплектации газоанализатора датчиками |
| Время зарядки аккумуляторного блока | Не более 4 часов |
| Время прогрева газоанализатора | 2 минуты |
| Вывод информации | Информация об измеренных значениях концентрации газа и состоянии газоанализатора отображается на ЖК-дисплее. Информация о достижении порогов тревог, низком заряде аккумуляторного блока, превышении диапазона измерений, неисправности датчика отображается на ЖК-дисплее и сообщается звуковыми, световыми и вибросигналами. |
| Степень защиты оболочки по ГОСТ 14254-2015 | IP68 |
| Маркировка взрывозащиты | 0Ex da ia IIC T4 Ga X / РО Ex da ia I Ma X |
| Специальные условия применения (если в маркировке взрывозащиты указан знак «Х») | - Газоанализаторы защищать от солнечного и иного теплового воздействия, механических воздействий, вибраций, ударов по корпусу, падения прибора с высоты более 2,0 м, несанкционированного достyпа сторонних лиц. |
| - Запрещается вскрывать корпус прибора. | |
| - Запрещается заряжать газоанализатор во взрывоопасных зонах. Заряд аккумуляторного блока возможен вне взрывоопасной зоны при температуре от 0° до +45° С от поставляемого в комплекте зарядного устройства. Запрещается использовать другие зарядные устройства. Замена аккумуляторного блока питания и газовых датчиков возможна только изготовителем или уполномоченной им организацией. | |
| - Считывание информации с газоанализаторов возможно вне взрывоопасных зон через поставляемый в комплекте провод, применение иных проводов запрещается. | |
| Условия эксплуатации: | Температура окружающей среды: -45°С … +50°С |
| Диапазон относительной влажности воздуха: от 5 до 95% (без конденсации) | |
| Диапазон атмосферного давления: от 70 до 130 кПа | |
| Габаритные размеры | 136 × 72 × 32 мм |
| Масса | 300 г |
| Назначенный срок службы | 10 лет |
| газоанализатора, без учета срока службы датчиков и элементов питания | |
| Средняя наработка на отказ | 30000 ч. |
| Вещество | Диапазон |
|---|---|
| Сероводород (H₂S) | от 0 до 50 млн⁻¹ (от 0 до 71 мг/м³) |
| Сероводород (H₂S) | от 0 до 100 млн⁻¹ (от 0 до 141 мг/м³) |
| Сероводород (H₂S) | от 0 до 200 млн⁻¹ (от 0 до 283 мг/м³) |
| Оксид углерода (CO) | от 0 - 1000 млн⁻¹ (от 0 - 1162 мг/м³) |
| Оксид углерода (CO) | от 0 - 2000 млн⁻¹ (от 0 - 2323 мг/м³) |
| Кислород (O₂) | от 0 до 30 % объемных |
| Аммиак (NH₃) | от 0 до 100 млн⁻¹ (от 0 до 71 мг/м³) |
| Диоксид серы (SO₂) | от 0 до 50 млн⁻¹ (от 0 до 133 мг/м³) |
| Водород (H₂) | от 0 до 1000 млн⁻¹ (от 0 до 83 мг/м³) |
| Оксид азота (NO) | от 0 до 50 млн⁻¹ (от 0 до 62 мг/м³) |
| Диоксид азота (NO₂) | от 0 до 20 млн⁻¹ (от 0 до 38 мг/м³) |
| Хлор (Cl₂) | от 0 до 5 млн⁻¹ (от 0 до 14 мг/м³) |
| Хлористый водород (HCl) | от 0 до 30 млн⁻¹ (от 0 до 45 мг/м³) |
| Цианистый водород (HCN) | от 0 до 10 млн⁻¹ (от 0 до 11 мг/м³) |
| Фтористый водород (HF) | от 0 до 10 млн⁻¹ (от 0 до 8 мг/м³) |
| Фосфин (PH₃) | от 0 до 10 млн⁻¹ (от 0 до 14 мг/м³) |
| Метанол (CH₃OH или CH₄O) | от 0 до 20 млн⁻¹ (от 0 до 26 мг/м³) |
| Этанол (C₂H₅OH или C₂H₆O) | от 0 до 2000 млн⁻¹ (от 0 до 3821 мг/м³) |
| Фенол (C₆H₅OH или C₆H₆O) | от 0 до 10 млн⁻¹ (от 0 до 39 мг/м³) |
| Метантиол (метилмеркаптан) (CH₃SH или CH₄S) | от 0 до 10 млн⁻¹ (от 0 до 20 мг/м³) |
| Этантиол (этилмеркаптан) (C₂H₅SH или C₂H₆S) | от 0 до 10 млн⁻¹ (от 0 до 25 мг/м³) |
| Формальдегид (CH₂O) | от 0 до 10 млн⁻¹ (от 0 до 13 мг/м³) |
| Фенилэтилен (стирол) (винилбензол) (C₈H₈) | от 0 до 50 млн⁻¹ (от 0 до 216 мг/м³) |
| Бензол (C₆H₆) | от 0 до 10 млн⁻¹ (от 0 до 32 мг/м³) |
| Метилбензол (толуол) (C₇H₈) | от 0 до 100 млн⁻¹ (от 0 до 382 мг/м³) |
| Углеводородные горючие газы и пары (C₁–C₁₀) (по i-C₄H₈) | от 0 до 2000 млн⁻¹ (от 0 до 4660 мг/м³) |
| Пары бензина (по i-C₄H₈) | от 0 до 2000 млн⁻¹ (от 0 до 4660 мг/м³) |
| Пары керосина (по i-C₄H₈) | от 0 до 2000 млн⁻¹ (от 0 до 4660 мг/м³) |
| Метан (CH₄) | от 0 до 50 % НКПР (от 0 до 2,2 %) |
| Углеводородные горючие газы и пары (C₁–C₁₀) (по CH₄) | от 0 до 50 % НКПР (от 0 до 2,2 %) |
| Пропан (C₃H₈) | от 0 до 50 % НКПР (от 0 до 0,85 %) |
| Углеводородные горючие газы и пары (C₁–C₁₀) (по C₃H₈) | от 0 до 50 % НКПР (от 0 до 0,85 %) |
| Гексан (C₆H₁₄) | от 0 до 50 % НКПР (от 0 до 0,5 %) |
| Углеводородные горючие газы и пары (C₁–C₁₀) (по C₆H₁₄) | от 0 до 50 % НКПР (от 0 до 0,5 %) |
| Водород (H₂) | от 0 до 50 % НКПР (от 0 до 2,0 %) |
| Горючие газы и пары (по H₂) | от 0 до 50 % НКПР (от 0 до 2,0 %) |
| Диоксид углерода (CO₂) | от 0 до 5 % |
| Изобутилен (i-C₄H₈) | от 0 до 6000 млн⁻¹ (от 0 до 13980 мг/м³) |
| Гексан (C₆H₁₄) | от 0 до 6000 млн⁻¹ (от 0 до 21700 мг/м³) |
| Углеводородные горючие газы и пары (C₁–C₁₀) (по i-C₄H₈) | от 0 до 6000 млн⁻¹ (от 0 до 13980 мг/м³) |
| Пары бензина (по i-C₄H₈) | от 0 до 6000 млн⁻¹ (от 0 до 13980 мг/м³) |
| Пары керосина (по i-C₄H₈) | от 0 до 6000 млн⁻¹ (от 0 до 13980 мг/м³) |
| Пары дизельного топлива (по i-C₄H₈) | от 0 до 6000 млн⁻¹ (от 0 до 13980 мг/м³) |
| Формальдегид (CH₂O) | от 0 до 10 млн⁻¹ (от 0 до 12,6 мг/м³) |
| Фенол (C₆H₅OH или C₆H₆O) | от 0 до 10 млн⁻¹ (от 0 до 39,5 мг/м³) |
| Метантиол (метилмеркаптан) (СН3SH или СН4S) | от 0 до 10 млн⁻¹ (от 0 до 20 мг/м³) |
Вся документация и сертификаты высылается отдельно по запросу.
