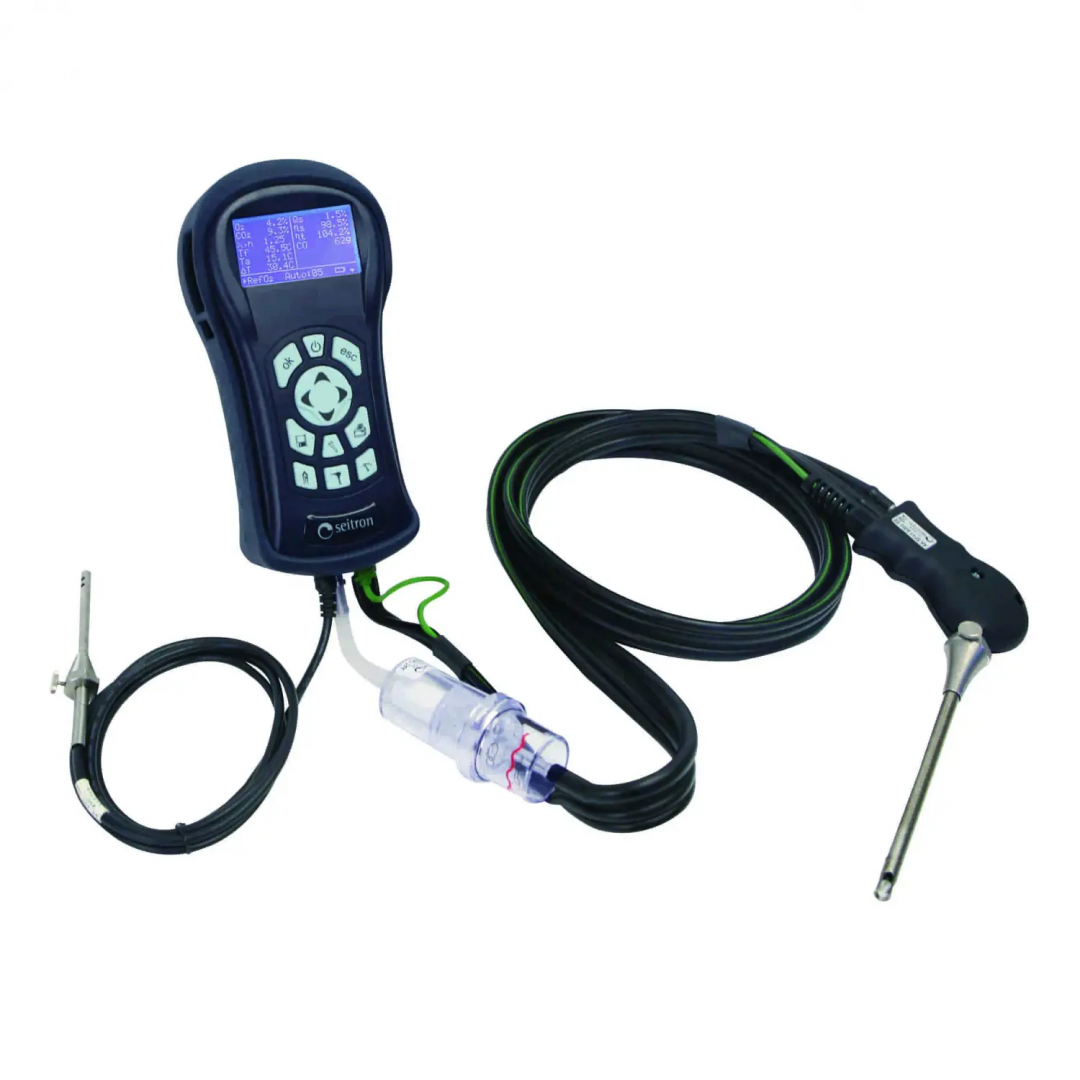

Производимый серийно переносной газоанализатор дымовых газов Casper 300 предназначен для комплексного анализа продуктов сгорания в отопительных установках, котлах и горелочных системах. Прибор применяется для контроля эффективности горения топлива, диагностики оборудования и оптимизации режимов работы теплогенерирующих установок.
Газоанализатор выполняет измерение основных параметров дымовых газов, в том числе концентрацию кислорода (O2), угарного газа (CO) и оксида азота (NO). Дополнительно прибор контролирует температуру дымовых газов и окружающего воздуха, а также измеряет давление в газоходе и тягу. Полученные данные позволяют получить объективную картину процессов горения и состояния оборудования.
Casper 300 поддерживает работу с различными типами топлива. В базовой конфигурации прибор предназначен для анализа процессов горения природного газа, сжиженного нефтяного газа, дизельного топлива и мазута, а также других видов топлива. В памяти устройства могут быть сохранены характеристики до 16 дополнительных видов топлива, что позволяет адаптировать прибор под различные системы теплоснабжения.
Газоанализатор оснащён встроенной памятью для хранения результатов измерений. Это упрощает ведение сервисных отчётов и позволяет анализировать изменения параметров работы оборудования во времени. Передача данных на компьютер осуществляется через интерфейс USB, облегчая обработку результатов измерений и оформление технической документации.
Для оперативного оформления отчётов предусмотрена возможность подключения внешнего инфракрасного принтера ACS T02, позволяющего распечатывать результаты измерений непосредственно на объекте. Такая функция особенно востребована при сервисном обслуживании котельных и проведении пусконаладочных работ.
Конструкция прибора ориентирована на удобство эксплуатации в полевых условиях. Газоанализатор имеет эргономичный корпус, интуитивно понятное управление и устойчивую работу в условиях сервисных выездов. Использование сменных сенсоров упрощает обслуживание и продлевает срок эксплуатации оборудования.
| Характеристики | Значения |
|---|---|
| Тип сенсора газоанализатора | электрохимический |
| Автообнуление | цикл автообнуления (производится без газоотборного зонда) |
| Тип топлива | 7 запрограммированных и 16 могут быть внесены пользователем |
| Питание газоанализатора Seitron Casper | Li-lon батарея с внутренней цепью защиты |
| Зарядное устройство | внешнее |
| Время зарядки | 4 часа для частичного заряда от 0% до 90% 5 часов для 100% заряда |
| Время автономной работы | 12 часов непрерывной работы (10 ч с включенным Bluetooth) |
| Время обработки данных, с: - сенсор О2, - сенсор СО, - сенсор NO |
50 60 40 |
| Память | 99 полных анализов, с сохранением времени и имени пользователя |
| Пользователи |
3 программируемых имени пользователя |
| Дисплей газоанализатора Seitron Casper (Сейтрон Каспер) | графический, ЖК 70х38 мм |
| Выходные сигналы | USB-интерфейс, Bluetooth, ИК-порт |
| Температура хранения газоанализатора | от -20 С до 50 С |
| Степень пылевлагозащиты газоанализатора Seitron Casper | IP42 |
| Габаритные размеры, мм: - газоанализатор Seitron Casper - кейс |
100х220х54 425х340х160 |
| Вес газоанализатора Seitron Casper, кг: | 0,55 |
| Стандарт | CEI-EN 50379-2 |
| Срок службы сенсоров газоанализатора Seitron Casper: - Сенсор О2, - Сенсор СО, - Сенсор NO |
> 2 лет > 3 лет > 4 лет |
| Условия эксплуатации газоанализатора Каспер Сейтрон (Casper Seitron) | |
| Температура окружающей среды | от -5 C до +45 С |
| Относительная влажность воздуха | от 20 до 80 % |
| Параметр | Сенсор | Диапазон | Точность | Погрешность |
|---|---|---|---|---|
| Измеряемые значения | ||||
| О2 | электрохимический | 0 до 25 % об.д. | 0,1 % об.д. | ± 0,2 % об.д. |
| СО с компенсацией по Н2 | 0 до 8000 ppm | 1 ppm | ± 20 ppm (0 до 400 ppm) ± 5 % изм. знач. (401 до 4000 ppm) ± 10 % изм. знач. (4001 до 8000 ppm) |
|
| NO (содержание оксида азота в отходящих газах) | 0 до 5000 ppm | 1 ppm | ± 5 ppm (0 до 100 ppm) ± 5 % изм. знач. (101 до 5000 ppm) |
|
| Температура воздуха сгорания (Тв) | зонд Pt100 | -20 С до 120 С | 0,1 С | ±0,5 С** |
| Температура отходящих газов (Тг) | сенсор ТсК | -100°С до 1250°С | 0,1 °С | ±0,5°С (0 до 100°С) ±0,5% изм. знач. (101 до 1250°С)*** |
| Вычисляемые значения | ||||
| Давление (тяга и дифференциальное) | пьезоэлектрический | -10 до 200 кПа**** | 0,01 кПа | ±1 % изм. знач. (-10 до -2,01 кПа) ±2 Па (-200 до 200 Па) ±1 % изм. знач. (2,01 до 200 кПа) |
| NOx (содержание NOx в отходящих газах) | расчетное | - | - | |
| CO2 (% содержание CO2 в отходящих газах) | 0 до 99,9 % об.д.* | 0,1 % об.д. | - | |
| Дифференциальная температура (ΔT) | 0 °С до 1250 °С | 0,1 °С | - | |
| Коэффициент чистоты воздуха | 0 до 9,5 | 0,01 | - | |
| Избыточный воздух (λ,n) | 0 до 850 % | 1 % | - | |
| Потери тепла (Qs) | 0 до 100 % | 0,1 % | - | |
| КПД (ηs) | 0 до 100 % | 0,1 % | - | |
| КПД конденсации (ηc) | 0 до 120 % | 0,1 % | - | |
| Содержание копоти | внешний инструмент | 0 до 9 | - | - |
Примечание:
Вся документация и сертификаты высылается отдельно по запросу.
