АТЛАНТ-1103 кондуктометр трёхканальный стационарный
Код товара: -
АТЛАНТ-1103 кондуктометр трёхканальный стационарный
Цена по запросу
В наличии
Товар сертифицирован и имеет поверку
Гарантия завода, соответствие ГОСТ и ТУ
Политика импортозамещения
Доставка во все регионы ЕАЭС. Бесплатная доставка до ТК
Произведено в России
Произведено в России
Описание

Стационарный трёхканальный кондуктометр АТЛАНТ-1103 применяется для определения удельной электрической проводимости, удельного сопротивления, концентрации растворённых веществ и температуры воды и неводных сред. Дополнительная функция - определение отношения параметров исследуемой среды по 2 выбранным каналам.

Конструктивно кондуктометр состоит из измерительного блока и 3 датчиков электрической проводимости (ДЭП), соединённых кабелем.

Измерительный блок выпускается в щитовом и навесном вариантах.

По выбору Заказчика измерительный блок комплектуется 4 моделями ДЭП, может оснащаться Н-фильтром.

Возможно исполнение кондуктометра в металлическом корпусе с высокой защитой от воздействия окружающей среды.

Основные особенности кондуктометра АТЛАНТ-1103:

  • от 1 до 3 каналов измерения;
  • дифференциальный режим – отношение параметров в абсолютных единицах или процентах;
  • широкий ЖК-экран для индикации показаний и отображения меню;
  • выходные сигналы: аналоговый 0-5, 0-20, 4-20 мА, цифровой интерфейс RS-485, реле «сухой контакт»;
  • термокомпенсация с широким диапазоном;
  • самодиагностика и самокалибровка;
  • проточные и погружные датчики в ассортименте для разного состава изучаемой среды.

Сферы применения:

  • нефтяная и газовая промышленность;
  • предприятия энергетики;
  • металлургия;
  • химические производства;
  • машиностроение и др.

Прибор внесен в Госреестр РФ под №26886-13.
Межповерочный интервал – 1 год.

Гарантийный срок эксплуатации - 36 месяцев.

Характеристики
Характеристики Значения
Диапазон измерения УЭП, мкСм/см от 0,02 до 200000
Диапазон измерения температуры, °C от +1 до +95
Пределы допускаемой основной относительной погрешности измерений УЭП при температуре окружающей среды (20 ± 5) °С,% 2
Абсолютная погрешность измерения температуры, °С 0.3
Параметры контролируемой среды: -
- температура, °C от +1 до +95
- давление, МПа, не более 1,2
- содержание взвешенных твердых частиц, мг/кг, не более 5
Выходные сигналы, мА 0 - 5; 0 - 20; 4 - 20
Рабочие условие эксплуатации измерительных блоков: -
- температура, °C от -10 до +50
- относительная влажность воздуха при температуре 35 °С, не более, % 95
- давление, кПа от 84 до 106,7
Рабочие условие эксплуатации датчиков (ДЭП): -
- температура, °C от +1 до +95
- относительная влажность воздуха при температуре 35 °С, не более, % 95
- давление, кПа от 84 до 106,7
Напряжение питания, В от 187 до 242; от 30.6 до 39,6 частотой от 48 до 65 Гц
Потребляемая мощность, В·А 20
Гарантийные обязательства, год 3
Габаритные размеры, мм, не более -
- блок измерительный (щитовой) 240×192×144
- блок измерительный (навесной) 182×214×250
- датчик ДЭП-01 80×138×190
- датчик ДЭП-02 80×138×155
- датчик ДЭП-03 80×138×194
- датчик ДЭП-04 80×138×237
- панель H-фильтра ФК 75×200×560
- панель H-фильтра ФБ 134×100×378
- панель H-фильтра ФН 116×100×445
Масса, кг, не более -
- блок измерительный (щитовой) 2,4
- блок измерительный (навесной) 2,6
- датчик ДЭП-01 0,99
- датчик ДЭП-02 0,85
- датчик ДЭП-03 1,2
- датчик ДЭП-04 1,4
- панель H-фильтра ФК 1,96
- панель H-фильтра ФБ 0,55
- панель H-фильтра ФН 1,87

Диапазоны измерения ДЭП

 Наименование параметра  ДЭП 01
А=0.01 1/см
 ДЭП 02
А=0.1 1/см
 ДЭП 03
А=1 1/см
 ДЭП 04
А=10 1/см
Вещества   % g/l ммоль/л % g/l ммоль/л % g/l ммоль/л % g/l ммоль/л
min max min max min max min max min max min max min max min max min max min max min max min max
соли NaCl 0,0 0,01 0,0 0,1 0,0 2,7 0,0 0,10 0,0002 1,0 0,004 27,4 0,002 1,2 0,0025 12,0 0,043 205,0 0,005 15 0,05 170,0 0,85 2900
соли KCl 0,0 0,01 0,0 0,1 0,0 1,35 0,0 0,10 0,0002 1,0 0,003 13,5 0,002 1,2 0,003 12,0 0,040 160,0 0,005 15 0,05 170,0 0,67 2280
щелочь NaOH                         0,001 4,5 0,01 48,0 0,25 1200
кислота H2SO4                         0,010 4,7 0,1 48,0 1,0 490
кислота HCl                                     0,010 2,0 0,1 20,0 2,7 550
Удельная электропроводность, мкСм/см  0,02 - 200,0  0,5 - 2000,0  5 - 20000,0  50 - 200 000,0
Удельное сопротивление, Ом*см  5 000,0 - 50 000 000,0  5 00,0 - 2 000 000,0  50,0 -200 000,0  5,0 - 20 000,0

Блок измерительный для установки в щите

 Блок измерительный для установки в щите

Блок измерительный для установки на стене

 Блок измерительный для установки на стене

Датчик кондуктометрический ДЭП-01

 Датчик кондуктометрический ДЭП-01

Панель Н-фильтра ФК

 Панель Н-фильтра ФК

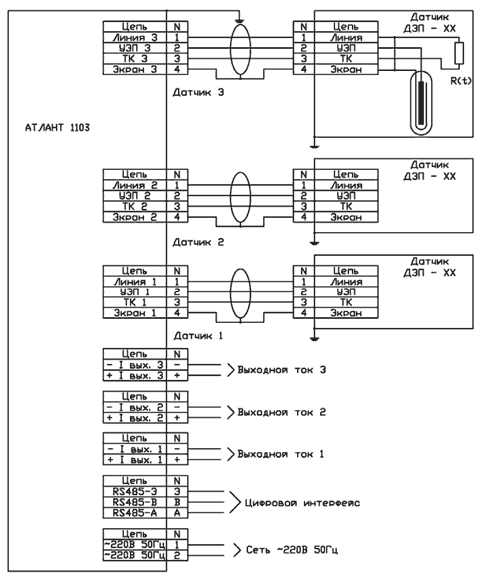

Схема внешних соединений кондуктометров Атлант-1103

 Схема внешних соединений кондуктометров Атлант-1103

Комплект поставки
Наименование Количество
Кондуктометр многоканальный АТЛАНТ 1100 модификации 1103:
  Блок измерительный 1
   – щитовой
   – навесной
  Датчик: 3*
   – ДЭП-01
   – ДЭП-02
   – ДЭП-03
   – ДЭП-04
  Панель с H-фильтром 3*
   – ФК
   – ФБ
   – ФН
Комплект запасных частей и принадлежностей (ЗИП) 1
Комплект эксплуатационных документов

Примечание: * - комплектность определяется по заказу.

Сертификаты на стационарный кондуктометр трёхканальный АТЛАНТ-1103

Свидетельство об утверждении типа средств измерений Сертификат соответствия Таможенного союза Сертификат соответствия ГОСТ Р Сертификат об утверждении типа средств измерений Республики Беларусь Сертификат соответствия о требованиях пожарной безопасности (РФ)
