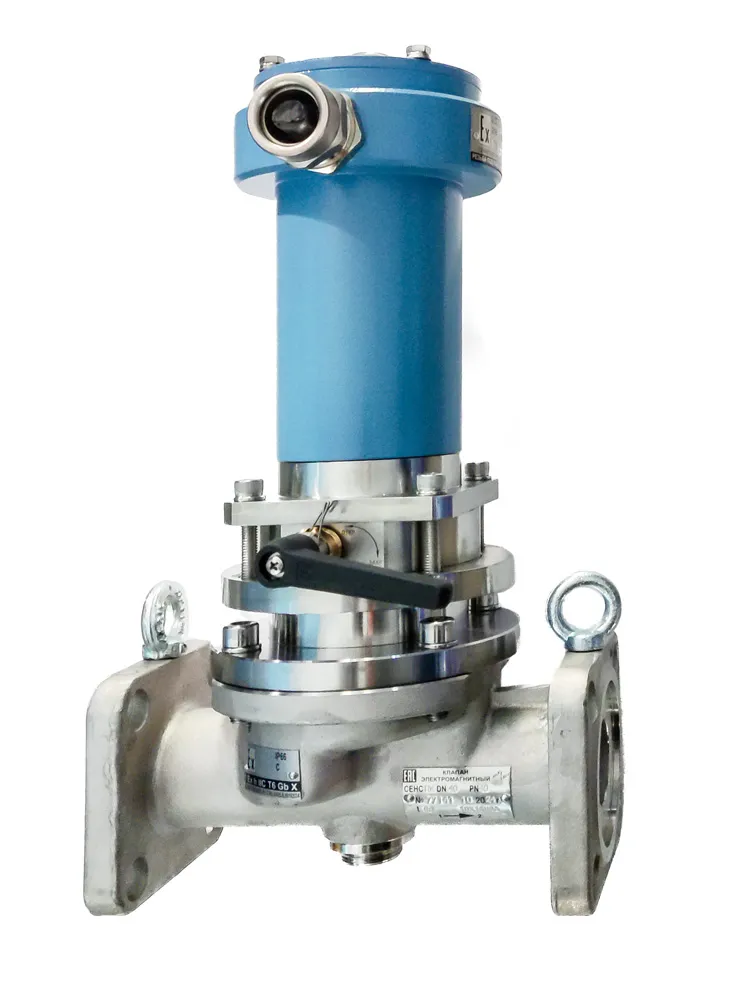

СЕНС-ПК DN(15 .. 100) PN(16 .. 40) клапан взрывозащищённый

Взрывозащищённый клапан СЕНС-ПК DN(15 .. 100) PN(16 .. 40) — это запорное устройство с дистанционным электрическим и местным ручным управлением, предназначенное для регулирования и полного отсечения потоков жидких и газообразных сред в промышленных трубопроводах.

Завод-изготовитель несёт гарантию полного соответствия клапана СЕНС-ПК DN(15 .. 100) PN(16 .. 40) заявленным характеристикам, а также требованиям технических условий ТУ только при соблюдении конечным потребителем правил и условий эксплуатации, транспортирования, хранения и монтажа, установленных и указанных в руководстве по эксплуатации.

Клапан обеспечивает надёжную эксплуатацию в агрессивных и взрывоопасных средах, применим в системах автоматики, противоаварийной защиты и узлах учёта. Конструкция рассчитана на частые циклы срабатывания и минимальные утечки при закрытом положении.

Рабочие среды

Взрывозащищённый клапан СЕНС-ПК DN(15 .. 100)PN(16 .. 40) рассчитан на работу со следующими средами: сырая и товарная нефть; светлые нефтепродукты; природный газ; топливный и попутный нефтяной газ с содержанием H₂S до 6 %; азот; углекислый газ; инертные газы; водород; кислород (исп. −O₂); метанол; горячая вода; насыщенный пар и т.п. Материалы уплотнений и упоров подбираются с учётом химической совместимости и температурного режима среды.

Технические особенности взрывозащищённого клапана СЕНС-ПК

• Взрывозащищённое исполнение корпуса и приводных элементов по требованиям отраслевых стандартов.
• Диапазон окружающей температуры эксплуатации — до −60 °C, что обеспечивает работоспособность в суровых климатических условиях.
• Максимальная температура рабочей среды — до +195 °C; уплотнения и материалы рассчитаны на длительную работу при повышенных температурах.
• Устройство обратной герметичности предотвращает протечки после закрытия, снижая риск загрязнений и потерь продукта.
• Световой указатель положения затвора обеспечивает визуальную индикацию открытого/закрытого положения на корпусе.
• Интегрированный датчик конечных положений фиксирует состояние затвора и передаёт сигнал в систему управления.

Дополнительное оборудование — датчик конечных положений затвора СЕНС-ДКП

Датчик СЕНС-ДКП служит для фиксации крайних положений «открыт/закрыт» даже при отсутствии питающего напряжения. Оборудование выполнено во взрывозащищённом корпусе и включает шток с механическим интерфейсом, винтовые клеммы для подключения внешних линий и компактный блок электроники. Управление и логика реализованы на микроконтроллере; выходные цепи — 2 твердотельных реле с общим контактом, которые фиксируют и удерживают состояние затвора для передачи в ПЛК или систему сигнализации.

Сферы применения взрывозащищённого клапана СЕНС-ПК DN(15 .. 100)PN(16 .. 40)

• Нефтеперерабатывающие заводы (НПЗ).
• Нефтебазы и резервуарные парки.
• Системы налива и слива железнодорожных и автоцистерн.
• Газораспределительные и газоперерабатывающие станции.
• Технологические печи и системы нагрева нефти.
