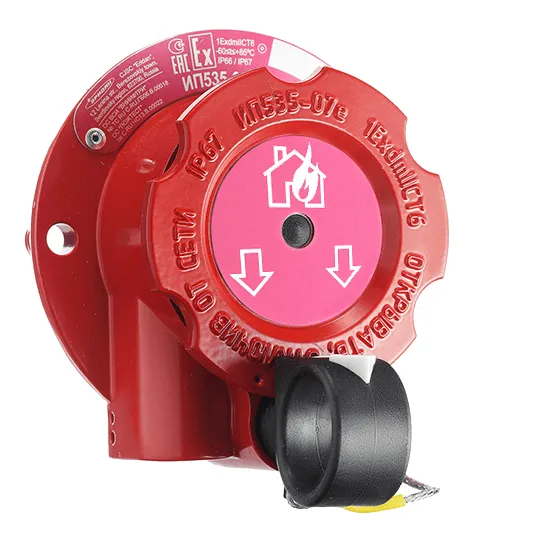

ИП535-07еа-О — адресный ручной пожарный извещатель ДPRO для общепромышленного применения

Структура условного обозначения извещателя:

ИП535-07е - Х₁ - Х₂ - Х₃/Х₄ (Х₅)/ Х₆, Х₇, Х₈, Х₉, где

• ИП535-07е - название серии извещателя.
• Х₁ - обозначение по типу установки адреса, поддерживаемому интерфейсу и протоколу:
  • – а - извещатель (устройство) адресный.
• Х₂ - обозначение модификации изделия по назначению:
  • – нет - извещатель ручной;
  • – “ПУСК” - устройство дистанционного пуска (УДП).
• Х₃ - обозначение варианта исполнения
  • для извещателя ИП535-07еа - класс ИПР в соответствии с ГОСТ Р 53325-2012:
    • – А - класс А - активация одним действием;
    • – В - класс В - активация несколькими действиями.
  • для устройства пуска ИП535-07еа-“ПУСК”:
    • – не используется (по умолчанию, класс В).
• Х₄ - назначение УДП ИП535-07еа-“ПУСК” (не указывается для ИПР):
  • – ПУСК ПОЖАРОТУШЕНИЯ - запуск систем пожарной автоматики газового пожаротушения (цвет желтый) - по умолчанию, допускается не указывать;
  • – ПУСК ДЫМОУДАЛЕНИЯ - запуск систем дымоудаления (цвет оранжевый);
  • – АВАРИЙНЫЙ ВЫХОД - формирование аварийных сигналов или сигналов для разблокирования аварийных выходов (цвет зеленый);
  • – АВАРИЙНАЯ ОСТАНОВКА - остановка системы пожарной автоматики газового пожаротушения (цвет синий);
  • – ПУСК - назначение УДП определяется пользователем (цвет серый).
• Х₅ - цвет корпуса УДП (не указывается для ИПР):
  • – Ж - желтый;
  • – О - оранжевый;
  • – З - зеленый;
  • – С - синий;
  • – СР - серый.
• Х₆ - материал корпуса извещателя (устройства):
  • – нет - алюминиевый сплав;
  • – Н - нержавеющая коррозионно-стойкая сталь.
• Х₇ - дополнительное проектное цифро-буквенное обозначение (защита проекта, по согласованию с потребителем):
  • – ГП - извещатели (устройства) дополнительно должны иметь сертификат соответствия в системе добровольной сертификации “ИНТЕРГАЗСЕРТ”;
  • – ДPRO - совместимость с модулем сопряжения “МС-5”, входящего в состав ППКиУП комплекса “Диалог PRO” АО “Эридан” или других, построенных на базе программируемых логических контроллеров;
  • – Smartec - совместимость с ППКиУП серии “Vesta 01F” ООО “Армо-Системы”.
• Х₈ - наличие свидетельства о типовом одобрении РМРС:
  • – нет - без свидетельства;
  • – РМРС - наличие свидетельства о типовом одобрении РМРС.
• Х₉ - дополнительные функции и комплектация (допускается комбинирование опций):
  • – нет - отсутствует;
  • – О - для общепромышленного применения;
  • – ИЗО - изолятор адресного шлейфа;
  • – комплектация кабельными вводами;
  • – СЗК ИП535 - защитный козырек;
  • – СЭ ИП535 - сменный элемент;
  • – другое оборудование (обозначение по согласованию с потребителем).

Примечания

• Допускается исключение или изменение порядка следования данных в обозначении изделия и расстановка других знаков препинания между данными не приводящие к различному толкованию исполнения изделия.
• Наименование изделия может иметь транслитерацию кириллицы латинским алфавитом.
• По согласованию могут изготавливаться с любой надписью назначения на шильдике крышки и корпусах любого цвета (кроме красного).

Примеры условного обозначения извещателя:

• ИП535-07еа-А, ГП, ДPRO, КВО14, КВО14, СЗК ИП535;
• ИП535-07еа-В-ИЗО, ГП, ДPRO, КВБУ18, КВБУ18, СЗК ИП535;
• ИП535-07еа-B-О, Smartec, КВМ15, КВМ15, СЗК ИП535;
• ИП535-07еа-“ПУСК”/ ПУСК ПОЖАРОТУШЕНИЯ (Ж)/ Smartec, КВМ15, ЗГ.

• извещатель или устройство пуска (исполнение по заявке);
• клеммный ключ WAGO или монтажная отвертка;
• спец. ключ;
• крепеж (саморез);
• сменный элемент (для ИПР класса В или УДП);
• комплект эксплуатационных документов.

Дополнительная комплектация (по заказу)

• СЗК ИП535 - защитный козырек;
• СЭ ИП535 - сменный элемент (10 шт.).

Сертификаты

Вся документация и сертификаты высылается отдельно по запросу.
