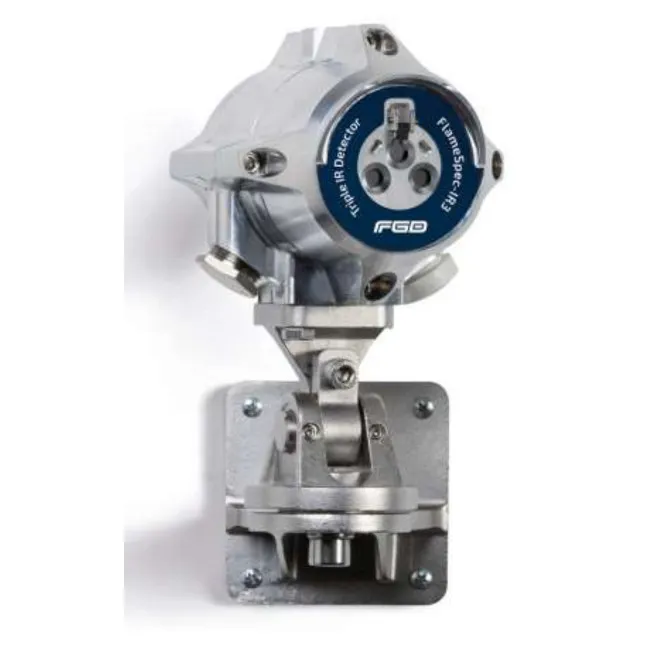

Серийно выпускаемый извещатель пламени IR3 — это высокотехнологичное устройство, предназначенное для сверхбыстрого обнаружения углеводородных пожаров. Благодаря использованию усовершенствованной технологии Triple IR (IR3), извещатель обеспечивает надёжную идентификацию очага возгорания даже в условиях сильной запылённости, задымления или яркого солнечного света.
Система IR3 использует 3 инфракрасных диапазона для анализа спектра излучения, что позволяет с высокой точностью отличать реальные возгорания от ложных сигналов, вызванных отражениями, нагретыми поверхностями или источниками света. Извещатель пламени IR3 способен обнаружить огненный шар или взрыв всего за 40 миллисекунд, а стандартный пожар детектируется за 1 секунду на расстоянии 30 метров и за 4 секунды на 80 метрах, что делает устройство одним из самых быстрых в своём классе.
Прибор демонстрирует высокую устойчивость к ложным срабатываниям и способен работать в любых погодных и световых условиях — от яркого солнечного света до полной темноты. Он одинаково эффективно выявляет как медленно развивающиеся очаги горения, так и мгновенные вспышки, обеспечивая круглосуточную защиту опасных зон.
Извещатель пламени IR3 оснащён встроенным регистратором событий, позволяющим анализировать причины срабатывания и динамику возгорания. Эта функция особенно важна для служб пожарной безопасности и инженеров АСПС, обеспечивающих контроль за технологическими процессами и эксплуатацией оборудования.
| Характеристики | Значения |
|---|---|
| Обнаружение пожара | |
| Время обнаружения и расстояние |
40 мс – для быстрой вспышки или взрыва 1,5 с – для 0,1 м² огня из Н-гептана на расстоянии 30 м 4 с – для 0,1 м² огня из Н-гептана на расстоянии 70 м |
| Поле зрения | 90° по горизонтали, 75° по вертикали |
| Временная задержка | 0–30 секунд (регулируется) |
| Встроенный тест | Автоматический и ручной |
| Электрические характеристики | |
| Рабочее напряжение | Номинальное 24 В пост. тока (18–32 В пост. тока) |
| Потребление тока | Ожидание: 120 мА Максимум: 180 мА при всех работающих системах (включая обогреватель окна) |
| Кабельные входы | 2 кабелепровода 3/4" 14NPT или M25x1,5 |
| Электропроводка | 12–20 AWG (2,5–0,35 мм²) |
| Выходы | |
| Реле |
Беспотенциальные контакты 2А при 30 В пост. тока Тревога: Нормально открытый и нормально закрытый Ошибка 2: Нормально открытый под напряжением |
| Токовый выход | 0–20 мА, 3- и 4-проводные конфигурации (поглотитель и источник), макс. нагрузка 500 Ом, изолированные |
| Светодиодная индикация | Трёхцветная |
| Протокол | Modbus RTU, совместимый с RS-485 |
| Механические характеристики | |
| Размер | 140 x 90 x 90 мм (5,51 x 3,54 x 3,54") |
| Вес | Детектор: 3 кг, Наклонное крепление: 1,5 кг |
| Экологические характеристики | |
| Диапазон температур |
Рабочий: -55°С до +75°С (-67°F до +167°F) Опция: -55°С до +85°С (-67°F до +185°F) Хранение: -55°С до +85°С (-67°F до +185°F) |
| Влажность | До 99%, без конденсации |
| Защита от проникновения | IP66 и IP68 (2 м, 24 ч); NEMA 4X & 6P |
| Сертификаты | |
| Взрывобезопасность |
ATEX II 2 G D: Ex db IIC T5 Gb / Ex db eb IIC T5 Gb и Ex tb IIIC T95°C Db (-55°C–75°C) Ex db IIC T5 Gb / Ex db eb IIC T5 Gb и Ex tb IIIC T105°C Db (-55°C–85°C) IECEx: Ex db IIC T5 Gb / Ex db eb IIC T5 Gb (-50°C–75°C, -50°C–85°C) FM & FMC: Класс I, Раздел 1, Группы B, C & D; T4, T5 |
| Производительность | ANSI FM 3260, EN 54-10 (ожидается) |
| Функциональная безопасность | SIL 2 в соответствии с IEC 61508 (ожидается) |
| DNV GL | Стандарт DNVGL-CG-0339 для открытых площадок, Температурный класс D, Класс вибрации A, B и C (ожидается) |
| EAC CU TR | Ожидается |
Вся документация и сертификаты высылается отдельно по запросу.
