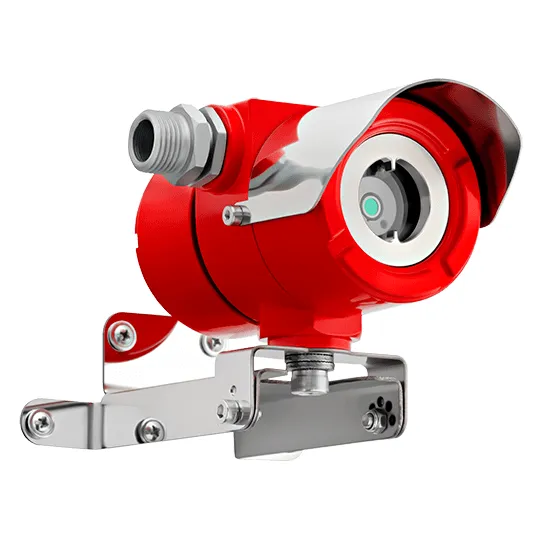

ИПП-07е-330 Гелиос-2 ИК взрывозащищённый пожарный извещатель пламени

Примечание: * - чувствительность извещателя – расстояние, при котором обеспечивается переход извещателя в режим “Пожар” от воздействия излучения тестовых очагов по ГОСТ Р 53325 за время не более 3 секунд.

Структура условного обозначения извещателя:

ИПП-07е - Х₁ - Х₂ - Х₃ - Х₄ - Х₅, Х₆, Х₇, где

• ИПП-07е - название серии извещателя.
• Х₁ - обозначение модификации по типу установки адреса, поддерживаемому протоколу:
  • – нет - извещатель пламени неадресный пороговый для работы в шлейфах пожарной сигнализации.
• Х₂ - обозначение варианта исполнения неадресного извещателя ИПП-07е:
  • – И1 - стандартное исполнение извещателя;
  • – И2 - извещатель способен работать в условиях прямой солнечной засветки до 70000 лк;
  • – И3 - извещатель способен работать при наличии в поле его зрения нагретых объектов с температурой поверхности до плюс 250 °С.
• Х₃ - обозначение исполнения извещателя пламени по области спектра электромагнитного излучения, воспринимаемого чувствительным элементом:
  • – 330 - обнаружение пламени в ИК диапазоне.
• Х₄ - класс извещателя по чувствительности к пламени по ГОСТ 34698-2020.
• Х₅ - дополнительное проектное цифро-буквенное обозначение (защита проекта, по согласованию с потребителем):
  • – нет - дополнительное обозначение отсутствует (по умолчанию);
  • – обозначение по согласованию с потребителем (например, ГП).
• Х₆ - дополнительный функционал извещателя (допускается комбинирование опций):
  • – нет - отсутствует; – комплектация кабельными вводами;
  • – О - для общепромышленного применения;
  • – РМРС - наличие свидетельства о типовом одобрении РС;
  • – РКО - наличие свидетельства об одобрении РКО (РРР).
• Х₇ - комплектация дополнительным оборудованием (допускается комбинирование опций):
  • – нет - отсутствует;
  • – комплектация кабельными вводами;
  • – ТК1 - тестовый комплект для ИПП-07е-И1 (фонарь тестовый взрывозащищенный «НАБАТ ФТ», исполнение 1);
  • – ТК2 - тестовый комплект для ИПП-07е(-И2, -И3) (фонарь тестовый взрывозащищенный «НАБАТ ФТ», исполнение 2);
  • – КУ - кронштейн удлиненный L=0,2 м (если не указано, то по умолчанию извещатель комплектуется кронштейном L=0,1 м);
  • – АМ - адресная метка (расширитель, модификацию указывает потребитель);
  • – МТШ - метка токового шлейфа;
  • – ККВ-07е-ХХ - коммутационная коробка типа ККВ-07е ТУ 3464-013-43082497-09, где ХХ - условное обозначение коробки;
  • – другое оборудование (обозначение по согласованию с потребителем).

Примечания

• Допускается исключение или изменение порядка следования данных в обозначении изделия и расстановка других знаков препинания между данными не приводящие к различному толкованию исполнения изделия.
• Наименование изделия может иметь транслитерацию кириллицы латинским алфавитом.
• Допускается указывать как условное обозначение извещателя (ИПП-07е), так и его коммерческое название (Гелиос - 2 ИК).

Примеры заказа извещателя:

• ИПП-07е-И2-330-1/2, КВМ15, ЗГ, ТК2;
• «Гелиос - 2 ИК» И1-О, КВО14, КВО14.

• извещатель ИПП-07е-330 (исполнение по заявке);
• клеммный ключ WAGO или монтажная отвертка;
• козырек;
• кронштейн L=0,1 м с крепежом (удлинённый КУ L=0,2 м - по заявке );
• ключ шестигранный S4;
• ключ шестигранный S6;
• комплект эксплуатационных документов.

Дополнительная комплектация (по заказу)

• ТК1 - фонарь тестовый взрывозащищенный «НАБАТ ФТ», исполнение 1 (для ИПП-07е-И1);
• ТК2 - фонарь тестовый взрывозащищенный «НАБАТ ФТ», исполнение 2 (для ИПП-07е-И2, ИПП-07е-И3);
• АМ - адресная метка (расширитель);
• МТШ - метка токового шлейфа;
• ККВ-07е-ХХ - коммутационная коробка типа ККВ-07е (ХХ - условное обозначение коробки).

Сертификаты

Вся документация и сертификаты высылается отдельно по запросу.
