Производимый серийно извещатель ИО102-07еа-RS-О — это точечный магнитоконтактный общепромышленный датчик с цифровым интерфейсом, предназначенный для контроля положения конструктивных элементов оборудования, дверей, люков, кожухов и технологических ограждений. Устройство формирует и передаёт тревожный сигнал в системы охранно-пожарной сигнализации и автоматизированные комплексы управления при изменении состояния контролируемого объекта. Применение цифрового канала связи обеспечивает высокую помехоустойчивость и стабильность передачи данных в условиях промышленной эксплуатации.
Ключевой особенностью извещателя является использование протокола Modbus RTU по интерфейсу RS-485, что позволяет интегрировать его в современные распределённые системы мониторинга и диспетчеризации. Цифровая передача сигнала исключает влияние контактных сопротивлений и обеспечивает точную идентификацию состояния каждого устройства в линии связи. Извещатель ИО102-07еа-RS-О совместим с приёмно-контрольными приборами, промышленными контроллерами и централизованными системами безопасности, что делает его универсальным решением для построения масштабируемых сетей контроля.
Прибор может применяться в составе противоаварийной автоматики и систем блокировки агрегатов, обеспечивая отключение оборудования при несанкционированном открытии защитных элементов или нарушении регламентированного положения узлов. Конструкция допускает установку как на магнитопроводящие, так и на немагнитные поверхности, что расширяет возможности монтажа на различных типах металлоконструкций и корпусов оборудования.

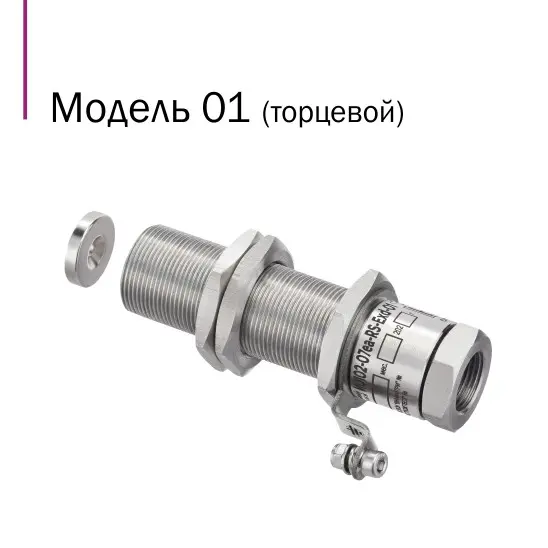

В зависимости от условий эксплуатации доступны 2 варианта исполнения: модель 01 — торцевой тип (концевой выключатель) для встраиваемого монтажа и модель 02 — накладной тип для поверхностной установки. По требованию заказчика извещатель ИО102-07еа-RS-О комплектуется кабельными вводами из нержавеющей или оцинкованной стали, что повышает коррозионную стойкость и надёжность работы в агрессивных средах.
Область применения извещателя ИО102-07еа-RS-О включает предприятия химической, нефтегазодобывающей и нефтеперерабатывающей промышленности, а также взрывоопасные зоны промышленных объектов. Устройство эффективно используется в составе пожарной автоматики и охранных систем на объектах с повышенными требованиями к промышленной и функциональной безопасности.
| Характеристики | Значения |
|---|---|
| степень защиты от воздействия пыли и воды | IP66 / IP68 / IP69 |
| рабочий диапазон температур, °С | - 60...80 |
| диаметр вводимого кабеля, мм | 6... 12 (в корпус оборудования) |
| варианты исполнения контактов порогового извещателя | - НР - один нормально-разомкнутый контакт |
| - НР/НЗ - один нормально-разомкнутый и один нормально-замкнутый контакт | |
| габаритные размеры модель 01 (без кабельных вводов и кронштейна), не более, мм | Блок датчика: 115 x 45 x 62 Блок магнита: 25 х 5 |
| габаритные размеры модель 02 (без кабельных вводов и кронштейна), не более, мм | Блок датчика: 115x35x60 (ал.сплав) Блок магнита: 110х35x60 (ал.сплав) Блок датчика: 115x34x50 (нерж.ст) Блок магнита: 110х34x50 (нерж.ст) |
| масса (блок датчика + блок магнита), не более, кг | Модель 01 - 0,65 Модель 02 - 1,3 |
| срок службы, не менее, лет | 10 |
| гарантийный срок, лет | 5 |
| Параметры пороговых неадресных извещателей | ИО 102-07е-200-НР (НР/НЗ) | ИО 102-07е-250-НР |
|---|---|---|
| Коммутируемое напряжение, эфф./пост., В, не более | 200 | 250 |
| Коммутируемый ток, А, не более | 1,0 | 1,0 |
| Коммутируемая мощность, Вт, ВА, не более | 30 | 50 |
| Сопротивление замкнутых контактов, Ом, не более | 0,15 | 0,1 |
| Сопротивление разомкнутых контактов, МОм, не менее | 10 | 10 |
Расстояние между магнитоуправляемым датчиком и управляющим магнитом, при котором извещатель формирует извещение о тревоге (расстояние срабатывания)
| Модель извещателя ИО102-07е | На магнитопроводящем основании, мм | На магнитонепроводящем основании, мм | Допуск смещения блока датчика и блока магнита, мм | ||
|---|---|---|---|---|---|
| Срабатывание | Отпускание | Срабатывание | Отпускание | ||
| Модель 01 | 29 | 32 | 49 | 52 | ±15 |
| Модель 02 | 27 | 30 | 74 | 77 | ±15 |
Вся документация и сертификаты высылается отдельно по запросу.
