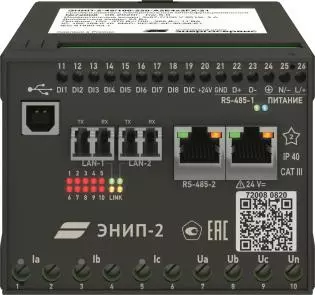

ЭНИП-2 – это высокоточный многофункциональный измерительный преобразователь отечественного производства, предназначен для измерения сигналов электрической сети с широким диапазоном входных сигналов. В преобразователь ЭНИП-2 встроено большое количество протоколов и интерфейсов для обмена данными с внешними системами мониторинга.
Отличительной особенностью ЭНИП-2 является сочетание высокого быстродействия и высокой точности обработки сигналов, обеспечение синхронизированных измерений параметров режима электрической сети. Высокое качество измерений параметров режима электрической сети достигается за счет применения в ЭНИП-2 оригинальных алгоритмов обработки сигналов.
Среднеквадратические и по основной гармонике:
Управление коммутационным аппаратом с помощью встроенных дискретных выходов (электронные ключи) или через внешние модули ЭНМВ-1, подключаемые к ЭНИП-2.
С помощью внешних модулей индикации ЭНМИ доступны для отображения основные измеряемые и вычисляемые параметры. Допускается как одновременная работа одного ЭНИП-2 с несколькими ЭНМИ, так и отображение информации с нескольких ЭНИП-2 на одном ЭНМИ. Модули индикации могут быть конструктивно объединены с ЭНИП-2.
ЭНИП-2 оснащен различными интерфейсами и протоколами передачи данных, которые позволяют передавать с объектов необходимый объем достоверной информации. ЭНИП-2 поддерживает стандартные протоколы: Modbus RTU/TCP, ГОСТ Р МЭК 60870-5-101-2006, ГОСТ Р МЭК 60870-5-104-2004. Отдельно следует отметить опциональную поддержку МЭК 61850, которая реализована в следующем объеме:

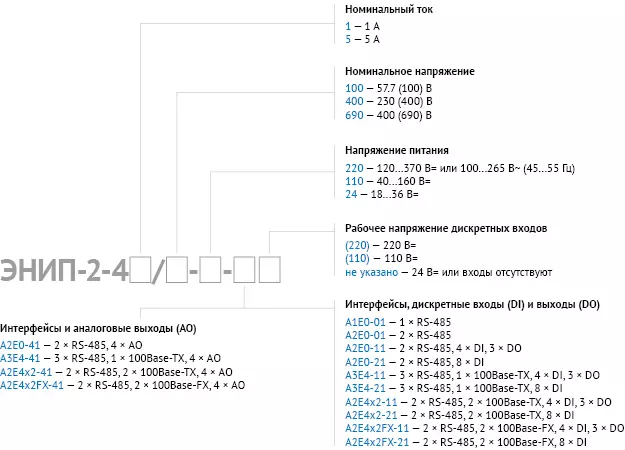

Если требуется резервировать передачу по сети Ethernet — используйте максимальные модификации с двумя портами (встроенный коммутатор с поддержкой RSTP, PRP): 100Base-T или 100Base-FX (LC multi-mode).
|
Номинальные значения тока и напряжения |
1 или 5 А; 57.7/100, 230/400, 400/690 В (фазное/линейное) |
|
Погрешность измерений напряжения |
приведённая: ±0.2 %
относительная: ±0.2 % (0.2Uном≤U≤1.5Uном), |
|
Погрешность измерений тока |
приведённая: ±0.2 %
относительная: ±0.2 % (0.2Iном≤I<2Iном), |
|
Погрешность измерений активной, реактивной, полной мощностей |
приведённая: ±0.5 % относительная: ±0.5 % (0.2Iном≤I≤2Iном, 0.2Uном≤U≤1.5Uном) |
|
Погрешность измерений частоты |
абсолютная: ±10 мГц |
|
Время измерения/обновления параметров |
50 мс («скользящим окном») / каждые 20 мс или 1 раз за настроенный период усреднения |
|
Дополнительные измеряемые и вычисляемые параметры |
косинусы, тангенсы, углы (фазные и средние), активная и реактивная энергия в двух направлениях, U0, U1, U2, K2U, KU, I0, I1, I2, K2I, KI, THD |
|
Межповерочный интервал |
8 лет |
|
Дискретные сигналы |
до 32 обрабатываемых дискретных сигналов: состояния встроенных дискретных входов и выходов, состояния дискретных входов |
|
Дискретные входы |
0, 4 или 8 входов («смачиваемый» или «сухой» контакт, фильтрация дребезга) Uном/макс: 24/250 В=, 110/150 В=, 220/250 В= |
|
Дискретные выходы |
0 или 3 дискретных выхода: Uмакс 300 В=/250 В~, Iмакс 100 мА |
|
Логические выражения |
до 32 выражений по 32 функции (AND, OR, CMP, TIMER, VALID) |
|
Аналоговые выходы |
4 настраиваемых выхода, диапазон сигнала: −5…0…5 мА, −20…0…20 мА, −24…0…24 мА, 0…5 мА, 0…20 мА, 0…24 мА, 4…20 мА |
|
Журналы |
журнал дискретных сигналов, журнал событий |
|
Модули расширения |
индикация параметров: ЭНМИ‑3, ЭНМИ‑4м(е), ЭНМИ-7, ЭНМИ-8; дискретный ввод и вывод (до 4 модулей): ЭНМВ‑1‑6/3R, ЭНМВ‑1‑24/0, ЭНМВ‑1‑0/22, ЭНМВ‑1‑0/20, ЭНМВ‑1‑16/6, ЭНМВ‑1‑16/3R |
|
Интерфейсы и протоколы обмена |
1, 2 или 3 × RS‑485 (600...115200 бит/с): Modbus RTU, МЭК 60870‑5‑101; USB; поддержка PRP, RSTP для модификаций с 2 сетевыми интерфейсами |
|
Часы |
точность 0.5 мс (без синхронизации — уход не более 5 с в сутки); синхронизация согласно МЭК 60870‑5‑101/104, SNTP |
|
Питание |
18...36 В=, 40...160 В=, 120...370 В= или 100...265 В~ (45...55 Гц), не более 11 ВА (не более 19 ВА с ЭНМИ) |
|
Рабочие условия и конструкция |
–40...+70 °С; 75 × 100 × 110 мм (IP40), монтаж на 35-мм DIN‑рельс |
ЭНИП‑2 в металлическом корпусе отличается компактными размерами и применяется в ячейках комплектных распределительных устройств 6–20 кВ. Осуществляет контроль наличия напряжения, оснащен дискретными входами и релейными выходами, имеет два входа питания 24 В=.
Дополнительно к прибору можно выбрать крепления для установки в разные типы ячеек КРУ (поставляется по заказу).
Среднеквадратические и по основной гармонике:
|
Номинальные значения тока и напряжения |
1 или 5 А; 57.7/100, 230/400, 400/690 В (фазное/линейное) |
|
Погрешность измерений напряжения |
приведённая: ±0.2 %
относительная: ±0.2 % (0.2Uном≤U≤1.5Uном), |
|
Погрешность измерений тока |
приведённая: ±0.2 %
относительная: ±0.2 % (0.2Iном≤I<2Iном), |
|
Погрешность измерений активной, реактивной, полной мощностей |
приведённая: ±0.5 % относительная: ±0.5 % (0.2Iном≤I≤2Iном, 0.2Uном≤U≤1.5Uном) |
|
Погрешность измерений частоты |
абсолютная: ±10 мГц |
|
Время измерения/обновления параметров |
50 мс («скользящим окном») / каждые 20 мс или 1 раз за настроенный период усреднения |
|
Дополнительные измеряемые и вычисляемые параметры |
косинусы, тангенсы, углы (фазные и средние), активная и реактивная энергия в двух направлениях, U0, U1, U2, K2U, KU, I0, I1, I2, K2I, KI, THD; 3 аналоговых входа (1...300 В~) для индикации напряжения |
|
Межповерочный интервал |
8 лет |
|
Дискретные сигналы |
до 32 обрабатываемых сигналов: состояния встроенных дискретных входов и выходов, состояния дискретных входов и выходов внешних модулей ЭНМВ-1, логические выражения, сигналы диагностики |
|
Входы |
12 входов 24 В=, фильтрация дребезга контактов |
|
Выходы |
3 комбинированных выхода на базе электромеханических реле и электронных ключей: |
|
Логические выражения |
до 32 выражений по 32 функции (AND, OR, CMP, TIMER, VALID) |
|
Журналы |
журнал дискретных сигналов, журнал событий |
|
Модули расширения |
индикация параметров: ЭНМИ‑3, ЭНМИ‑4м(е), ЭНМИ-7, ЭНМИ-8; дискретный ввод и вывод (до 4 модулей): ЭНМВ‑1‑6/3R, ЭНМВ‑1‑24/0, ЭНМВ‑1‑0/22, ЭНМВ‑1‑0/20, ЭНМВ‑1‑16/6, ЭНМВ‑1‑16/3R |
|
Интерфейсы и протоколы обмена |
2 × RS‑485 (600...115200 бит/с): МЭК 60870‑5‑101, Modbus RTU; USB |
|
Часы |
точность 0.5 мс (без синхронизации — уход не более 5 с в сутки); |
|
Питание |
18...36 В=, не более 11 Вт |
|
Рабочие условия и конструкция |
–40...+70 °С; |

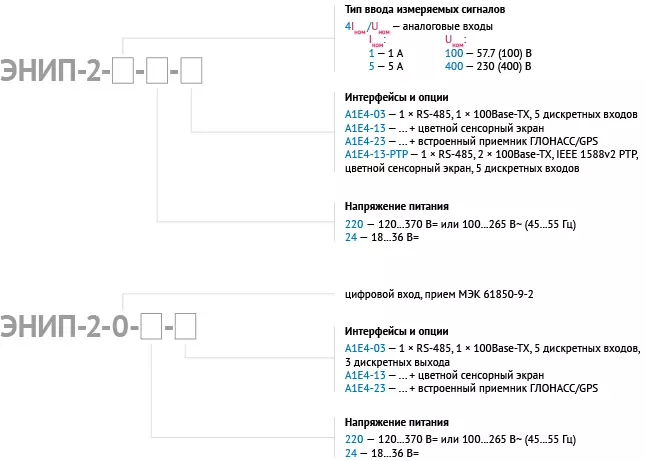

Устройства синхронизированных векторных измерений (УСВИ) ЭНИП-2 вычисляют векторы токов и напряжений основной гармоники. Алгоритмы обработки сигналов соответствуют IEEE C37.118.1 и настраиваются под класс P (Protection) или M (Measurement).
Синхронизация внутренних часов осуществляется от блока коррекции времени ЭНКС-2 по RS-485 IRIG-A/B, от встроенного приемника по сигналам глобальных навигационных систем ГЛОНАСС/GPS или по протоколу IEEE 1588v2 PTP.
Измерения отображаются на цветном сенсорном дисплее в табличной форме, на векторной диаграмме или в виде осциллограммы.
В составе цифровой подстанции применяется ЭНИП-2 с цифровыми входами согласно МЭК 61850‑9‑2.
Демонстрация работы устройств синхронизированных векторных измерений ЭНИП-2 PMU представлена в специальном сервисе PMU Live!
Среднеквадратические и по основной гармонике:
Измерения осуществляются с периодом усреднения 20–60 мс (в зависимости от заданной конфигурации устройства и выбранного временного окна).
ЭНИП-2 PMU измеряет комплексные значения фазных напряжений и токов и обеспечивает передачу результатов измерений 50/100/200 раз в секунду.
Online трансляция векторных измерений, осуществляемых в нашем офисе устройством ЭНИП-2 PMU; данные обновляются в реальном времени на сайте PMU Live!
Регистрация электромеханических переходных режимов энергосистемы на карту памяти MicroSD 2 GB. Наличие встроенного ftp-сервера для доступа к архивным данным.
Регистрация состояний 5 дискретных входов.
Встроенный цветной сенсорный индикатор.
|
Синхронизированные векторные измерения |
номинальная частота 50 Гц, рабочий диапазон 45...55 Гц |
|
Номинальные значения тока и напряжения |
1 или 5 А; 57.7/100, 230/400, 400/690 В (фазное/линейное) |
|
Погрешность измерений напряжения |
приведённая: ±0.2 % относительная: ±0.2 % (0.2Uном≤U≤1.5Uном), ±0.75 % (0.05Uном≤U<0.2Uном) |
|
Погрешность измерений тока |
приведённая: ±0.2 %
относительная: ±0.2 % (0.2Iном≤I<2Iном), ±0.75 % (0.05Iном≤I<0.2Iном), |
|
Погрешность измерений активной, реактивной, полной мощностей |
приведённая: ±0.5 % относительная: ±0.5 % (0.2Iном≤I≤2Iном, 0.2Uном≤U≤1.5Uном) |
|
Погрешность измерений частоты |
абсолютная: ±10 мГц |
|
Время измерения/обновления параметров |
50 мс («скользящим окном») / каждые 20 мс или 1 раз за настроенный период усреднения |
|
Дополнительные измеряемые и вычисляемые параметры |
косинусы, тангенсы, углы (фазные и средние), активная и реактивная энергия в двух направлениях, U0, U1, U2, K2U, KU, I0, I1, I2, K2I, KI, THD; 3 аналоговых входа (1...300 В~) для индикации напряжения |
|
Межповерочный интервал |
8 лет |
|
Часы |
точность 1 мкс (без синхронизации — уход не более 5 с в сутки); синхронизация времени: по RS‑485 IRIG-А/B; согласно IEEE 1588v2 PTP; от встроенного приемника ГЛОНАСС/GPS |
|
Интерфейсы и протоколы обмена |
1 × RS‑485: IRIG A/B
1 или 2 × 100Base‑TX: C37.118.2, Modbus TCP, Modbus RTU (UDP), |
|
Дискретные входы и выходы |
входы 5 шт. («сухой» контакт, 24 В=) выходы 3 шт. (Uмакс 300 В=/250 В~, Iмакс 100 мА) — только для ЭНИП-2-0 |
|
Опции |
цветной сенсорный экран 4.3", 480 × 272; ГЛОНАСС/GPS-приемник; память 8 ГБ для архивов измеренных параметров и осциллограмм |
|
Питание |
18...36 В=, 120...370 В= или 100...265 В~ (45...55 Гц), не более 13 ВА |
|
Рабочие условия и конструкция |
–40...+70 °С (с дисплеем: −20...+70 °С), 160 × 165 × 83 мм (IP40) |
Многофункциональный измерительный преобразователь ЭНИП‑2 Панель представляет собой щитовой прибор с цветным ЖК-экраном (4.3" TFT, 480 × 272). На задней крышке расположены измерительные входы тока и напряжения, цепи питания и два интерфейса.
Управление режимами отображения информации возможно через тач-интерфейс или с помощью кнопок. Для ввода-вывода дискретных сигналов к порту RS‑485 подключаются ЭНМВ-1.
Многофункциональный измерительный преобразователь ЭНИП-2 Панель выполняет не только измерения и передачу параметров сети в автоматизированные системы управления, но и отображение информации на встроенном ЖК-дисплее.
Среднеквадратические и по основной гармонике:
Управление коммутационными аппаратами через внешние модули ЭНМВ-1, подключаемые по RS-485 к ЭНИП-2.
Большой выбор экранных форм для отображения всех измеряемых параметров в различной форме. Яркий цветной сенсорный дисплей и аппаратные кнопки для удобного управления экраном.
1 или 2 порта RS-485 и порт Ethernet для обмена по стандартным протоколам.
|
Номинальные значения тока и напряжения |
1 или 5 А; 57.7/100, 230/400, 400/690 В (фазное/линейное) |
|
Погрешность измерений напряжения |
приведённая: ±0.2 % относительная: ±0.2 % (0.2Uном≤U≤1.5Uном), ±0.75 % (0.05Uном≤U<0.2Uном) |
|
Погрешность измерений тока |
приведённая: ±0.2 %
относительная: ±0.2 % (0.2Iном≤I<2Iном), ±0.75 % (0.05Iном≤I<0.2Iном), |
|
Погрешность измерений активной, реактивной, полной мощностей |
приведённая: ±0.5 % относительная: ±0.5 % (0.2Iном≤I≤2Iном, 0.2Uном≤U≤1.5Uном) |
|
Погрешность измерений частоты |
абсолютная: ±10 мГц |
|
Время измерения/обновления параметров |
50 мс («скользящим окном») / каждые 20 мс или 1 раз за настроенный период усреднения |
|
Дополнительные измеряемые и вычисляемые параметры |
косинусы, тангенсы, углы (фазные и средние), активная и реактивная энергия в двух направлениях, U0, U1, U2, K2U, KU, I0, I1, I2, K2I, KI, THD; 3 аналоговых входа (1...300 В~) для индикации напряжения |
|
Межповерочный интервал |
8 лет |
|
Дискретные сигналы (до 32 обрабатываемых сигналов) |
состояния дискретных входов и выходов внешних модулей ЭНМВ-1 (до 4 шт.) (ЭНМВ‑1‑6/3R, ЭНМВ‑1‑24/0, ЭНМВ‑1‑0/22, ЭНМВ‑1‑0/20, ЭНМВ‑1‑16/6, ЭНМВ‑1‑16/3R), логические выражения (до 32 выражений по 32 функции: AND, OR, CMP, TIMER, VALID), сигналы диагностики |
|
Журналы |
журнал дискретных сигналов, журнал событий |
|
Интерфейсы и протоколы обмена |
1 или 2 × RS‑485 (600...115200 бит/с): МЭК 60870‑5‑101, Modbus RTU; USB;
1 × 100Base‑TX: МЭК 60870‑5‑104, МЭК 60870‑5‑101 (UDP), Modbus TCP, |
|
Часы |
точность 0.5 мс (без синхронизации — уход не более 5 с в сутки); синхронизация по RS‑485 согласно МЭК 60870‑5‑101 |
|
Питание |
18...36 В=, 100...265 В~ (45...55 Гц) или 120...370 В=, не более 10 ВА |
|
Рабочие условия и конструкция |
–40...+70 °С (дисплей −20...+70 °С), 120 × 120 × 49 мм (IP40 лицевая панель, IP30 корпус) |
Все сертификаты и документы высылаются отдельно по желанию заказчика.
