Описание

ИСП-1М – серийно производимый отечественный прибор для измерения скорости водяного потока. Принцип действия прибора основан на вращении винта (гидрометрической вертушки) в водном потоке. Результаты измерений посредством кабельной связи передаются на ПСВ-1 преобразователь сигналов микровертушки. В процессе вращения винта происходит изменение электрического сигнала, который поставляется с памятью в преобразователе для расчёта скорости водного потока.

Прибор поставляется с двумя запасными винтами диаметрами 70 и 120 мм.

Для установки гидрологических приборов на глубину до 3,80 метра используется штанга общей длинной 4 метра и размером звена 1 метр. В стандартном варианте поставки используются стальные звенья, но по согласованию с заказчиком возможна поставка с алюминиевыми звеньями.

ИСП-1М внесён в Государственный реестр средств измерений Российской Федерации. Наша продукция сертифицирована и имеет все разрешительные документы.

Особенности и преимущества:

  • звуковой сигнал при нажатии кнопок;
  • отображение скорости за интервал времени;
  • измерение усреднённый скорости водяного потока;
  • измерение частоты вращения винта;
  • визуальное отображение сигналов при вращении винта;
  • индикация времени измерений;
  • канал связи RS-232;
  • 2 года – интервал между поверками;
  • 1 год – гарантия на изделие;
  • широкий температурный диапазон - работа при температурах от -40 до 40°С;
  • ПСВ-1 совместим с ранее выпускаемые вертушками.
Характеристики
Характеристики Значения
Диапазон измерений скорости водного потока, м/с:
- с лопастным винтом вертушки диаметром 70 мм 0,06 - 5
- с лопастным винтом вертушки диаметром 120 мм 0,03 - 5
Диапазон индикации и регистрации числа выходных сигналов вертушки, об 0 - 9999
Диапазон измерений частоты вращения лопастного винта вертушки при работе с однооборотными и двадцатиоборотными вертушками, об/с 0,05 - 50
Пределы допускаемой относительной погрешности преобразования скорости водного потока в частоту электрических импульсов (вертушкой) (dВ ) (V - измеренное значение скорости водного потока, м/с), %:
- для вертушки с лопастным винтом диаметром 70 мм dВ = ± [0,015 + 0,002 (5/V - 1)] × 100
- для вертушки с лопастным винтом диаметром 120 мм dВ = ± [0,015 + 0,001 (5/V - 1)] × 100
Пределы допускаемой относительной погрешности преобразования частоты электрических импульсов в значение средней скорости водного потока преобразователем ПСВ-1 (dп) (n - измеренная частота вращения лопастного винта, об/с), % dп = ± [0,004 + 0,0003 (50/n - 1)] × 100
Пределы допускаемой относительной погрешности измерений осреднённой по времени скорости водного потока измерителем ИСП-1М(dи) (Sqrt - корень квадратный), % dи= ± Sqrt ((dВ )2 + (dп)2)
Время измерений, с, не менее 60
Напряжение питания, В 2,4 - 3,5
Габаритные размеры, мм, не более:
- вертушки с лопастным винтом диаметром 120 мм:
- без стабилизатора Ø120×280
- с стабилизатором Ø120×760
- вертушки с лопастным винтом диаметром 70 мм:
- без стабилизатора Ø70×280
- с стабилизатором Ø70×760
- преобразователя ПСВ-1 140×70×25
Масса, кг, не более:
- вертушки 0,7
- преобразователя ПСВ-1 0,4
Вероятность безотказной работы за 1000 часов работы 0,9
Средняя наработка на отказ, ч 28000
Средний срок службы, лет 10
Условия эксплуатации:
- диапазон температуры окружающего воздуха, °С от -40 до +40
- относительной влажности для ПСВ-1 при температуре 20 °С, %, не более 95
- диапазон температуры воды, °С от +1 до +30
- диапазон минерализации потока воды, г/м3 от 0 до 1000
- мутность потока воды от, г/м3 10000

    Внешний вид устройства




1 - вертушка; 2 - сменный лопастной винт; 3 - шток для удлинения стабилизатора; 4 - преобразователь сигналов вертушки; 5 - указатель направления; 6 - вертлюг; 7 - карабины; 8 - стабилизатор.

Крепление гидрометрической вертушки на тросе с использованием груза

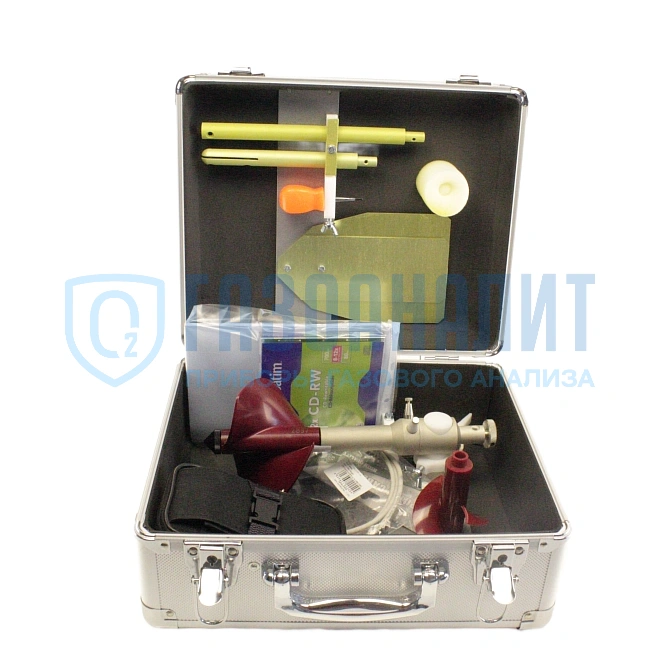

Комплект поставки
  • преобразователь сигналов вертушки ПСВ-1* - 1 шт.;
  • комплект сменных и запасных частей, инструмента и принадлежностей (комплект ЗИП) - 1 шт.;
  • катушка с проводом сигнальным - 1 шт.;
  • футляр - 1 шт.;
  • руководство по эксплуатации на измеритель скорости потока ИСП-1М - 1 шт.;
  • руководство по эксплуатации на преобразователь сигналов ПСВ-1- 1 шт.;
  • методика поверки - 1 шт.;
  • штанга гидрометрическая ГР-56М** - 1 шт.

Наша компания всегда будет рады видеть Вас среди наших клиентов. Мы всегда готовы предоставить Вам развёрнутую и понятную консультацию по оборудованию для измерения скорости потока. Обратитесь к нашим специалистам, и мы постараемся найти для вас подходящее решение.

На нашем сайте Вы всегда можете найти действующие сертификаты и декларации по прибору ИСП-1М. Также документация и сертификаты высылаются отдельно по запросу.

Модификации товара
ИСП-1М измеритель скорости водного потока (гидрометрическая вертушка) с регистратором ПСВ-1; диапазон измерений: (0,03 - 5) м/с
