C300 преобразователи с модулем ИСМ-4Т (ИСМ) для СКВА-01, СКВА-03
Код товара: -
C300 преобразователи с модулем ИСМ-4Т (ИСМ) для СКВА-01, СКВА-03
Цена по запросу
В наличии
Товар сертифицирован и имеет поверку
Гарантия завода, соответствие ГОСТ и ТУ
Политика импортозамещения
Доставка во все регионы ЕАЭС. Бесплатная доставка до ТК
Произведено в России
Произведено в России
Описание

Серийные первичные измерительные преобразователи C300 применяются для непрерывного контроля концентрации токсичных и горючих веществ (H2S, Cl2, H2, CO2, Ex, NO2 и др.) в воздухе окружающей среды.

Являются ключевыми измерительными компонентами систем газового анализа СКВА-01 и СКВА-03, и могут использоваться как автономные устройства в автоматизированных системах (АСУ ТП).

Каждый из преобразователей обладает 1 каналом измерения.

Выпускается множество модификаций преобразователей, которые отличаются материалами корпуса, типом встроенного датчика (фотоионизация, оптическая абсорбция и т.д.), детектируемыми компонентами и диапазонами измерения.

ПИП С300 имеют цельную моноблочную конструкцию, состоящую из интеллектуального сенсорного модуля ИСМ-4Т (ИСМ) и вторичного модуля. Внешний корпус может быть изготовлен из пластика или металла.

 Сферы применения преобразователей С300:

  • нефтяная и газовая промышленность;
  • металлургические заводы;
  • химические и нефтехимические предприятия;
  • топливно-энергетический комплекс;
  • производство продуктов питания;
  • коммунальное хозяйство и пр.
Характеристики
Характеристики Значения
Принцип измерения электрохимический, оптико-абсорбционный, фотоионизационный, термокаталитический (термохимический)
Отбор пробы диффузионный
Корпус металлический
Измеряемый компонент PID, CO2, Ex, NH3, CO, H2S, Cl2, H2, NO2, O2, SO2, HCN, HCl
Диапазон выходного токового сигнала, мА 4 - 20
Наличие релейных выходов есть
Значение выходного тока в режиме «отказ», мА 2,5 ± 0,1
Атмосферное давление, кПа 80 - 120
Напряжение питания постоянного тока, В 10 - 24
Время прогрева, мин, не более 5
Схема подключения к приёмной аппаратуре трёхпроводная
Сопротивление измерительного резистора, Ом, не более 500
Наружный диаметр подводящего кабеля (с сечением жил - до 2,5 мм2), мм 6 - 10,5
Габаритные размеры, мм, не более 150×90×90
Масса, кг, не более 0,5
Средняя наработка на отказ в условиях эксплуатации (с учётом технического обслуживания), ч 40000

Модификации измерительных преобразователей серии С300 с интеллектуальным сенсорным модулем ИСМ-4Т (ИСМ) для СКВА-01, СКВА-03, АСУ ТП

Измерительный преобразователь (ИП) Обозначение ИП Описание ИП Диапазон измерения
С327 ЕКРМ.413411.008-23 Преобразователь измерительный с интеллектуальным сенсорным модулем (ИСМ-PID 1.0) фотоионизационный на пары органических веществ (PID) 0 - 20 мг/м3
С328 ЕКРМ.413411.008-24 Преобразователь измерительный с интеллектуальным сенсорным модулем (ИСМ-PID 2.0) фотоионизационный на пары органических веществ (PID) 0 - 200 мг/м3
С329 ЕКРМ.413411.008-25 Преобразователь измерительный с интеллектуальным сенсорным модулем (ИСМ-PID 3.0) фотоионизационный на пары органических веществ (PID) 0 - 2000 мг/м3
С330 ЕКРМ.413411.008-26 Преобразователь измерительный с интеллектуальным сенсорным модулем (ИСМ-CO2) оптико-абсорбционный на диоксид углерода (CO2) 0 - 5% об.
С324 ЕКРМ.413411.008-20 Преобразователь измерительный с интеллектуальным сенсорным модулем (ИСМ-CnHm-tk) термохимический на горючие газы и пары 0 - 50 % НКПР
С326 ЕКРМ.413411.008-22 Преобразователь измерительный с интеллектуальным сенсорным модулем (ИСМ-CnHm-oa) термохимический на горючие газы и пары 0 - 100 % НКПР
С300 ЕКРМ.413411.008 Преобразователь измерительный с интеллектуальным сенсорным модулем (ИСМ-H2S 1.0) электрохимический на сероводород (H2S) 0 - 20 мг/м3
С301 ЕКРМ.413411.008-01 Преобразователь измерительный с интеллектуальным сенсорным модулем (ИСМ-H2S 2.0) электрохимический на сероводород (H2S) 0 - 50 мг/м3
С303 ЕКРМ.413411.008-02 Преобразователь измерительный с интеллектуальным сенсорным модулем (ИСМ-NH3 1.0) электрохимический на аммиак (NH3) 0 - 100 мг/м3
С304 ЕКРМ.413411.008-03 Преобразователь измерительный с интеллектуальным сенсорным модулем (ИСМ-NH3 2.0) электрохимический на аммиак (NH3) 0 - 2000 мг/м3
С305 ЕКРМ.413411.008-04 Преобразователь измерительный с интеллектуальным сенсорным модулем (ИСМ-NH3 3.0) электрохимический на аммиак (NH3) 0 - 600 мг/м3
С306 ЕКРМ.413411.008-05 Преобразователь измерительный с интеллектуальным сенсорным модулем (ИСМ-NH3 4.0) электрохимический на аммиак (NH3) 0 - 200 мг/м3
С307 ЕКРМ.413411.008-06 Преобразователь измерительный с интеллектуальным сенсорным модулем (ИСМ-Cl2 1.0) электрохимический на хлор (Cl2) 0 - 6 мг/м3
С308 ЕКРМ.413411.008-07 Преобразователь измерительный с интеллектуальным сенсорным модулем (ИСМ-Cl2 2.0) электрохимический на хлор (Cl2) 0 - 50 мг/м3
С309 ЕКРМ.413411.008-08 Преобразователь измерительный с интеллектуальным сенсорным модулем (ИСМ-Cl2 3.0) электрохимический на хлор (Cl2) 0 - 30 мг/м3
С310 ЕКРМ.413411.008-09 Преобразователь измерительный с интеллектуальным сенсорным модулем (ИСМ-HCl 1.0) электрохимический на хлористый водород (HCl) 0 - 10 мг/м3
С311 ЕКРМ.413411.008-10 Преобразователь измерительный с интеллектуальным сенсорным модулем (ИСМ-CO 1.0) электрохимический на оксид углерода (CO) 0 - 100 мг/м3
С312 ЕКРМ.413411.008-11 Преобразователь измерительный с интеллектуальным сенсорным модулем (ИСМ-CO 2.0) электрохимический на оксид углерода (CO) 0 - 1000 мг/м3
С313 ЕКРМ.413411.008-12 Преобразователь измерительный с интеллектуальным сенсорным модулем (ИСМ-NO2 1.0) электрохимический на диоксид азота (NO2) 0 - 20 мг/м3
С314 ЕКРМ.413411.008-13 Преобразователь измерительный с интеллектуальным сенсорным модулем (ИСМ-NO2 2.0) электрохимический на диоксид азота (NO2) 0 - 50 мг/м3
С315 ЕКРМ.413411.008-14 Преобразователь измерительный с интеллектуальным сенсорным модулем (ИСМ-SO2 1.0) электрохимический на диоксид серы (SO2) 0 - 35 мг/м3
С316 ЕКРМ.413411.008-15 Преобразователь измерительный с интеллектуальным сенсорным модулем (ИСМ-SO2 2.0) электрохимический на диоксид серы (SO2) 0 - 100 мг/м3
С318 ЕКРМ.413411.008-17 Преобразователь измерительный с интеллектуальным сенсорным модулем (ИСМ-HCN 1.0) электрохимический на синильную кислоту (HCN) 0 - 15 мг/м3
С319 ЕКРМ.413411.008-18 Преобразователь измерительный с интеллектуальным сенсорным модулем (ИСМ-O2) электрохимический на кислород (O2) 0 - 30% об.
С320 ЕКРМ.413411.008-19 Преобразователь измерительный с интеллектуальным сенсорным модулем (ИСМ-H2) электрохимический на водород (H2) 0 - 2% об.

Диапазон температуры и относительной влажности

Наименование измерительного преобразователя Диапазон температур, °C Диапазон относительной влажности при температуре 25 °C, %
С300, С301 от -40 до +45 15 - 90 (без конденсации)
С303 - С309 от -40 до +45 20 - 98 (без конденсации)
С311 - С316, С320 от -40 до +45 20 - 90 (без конденсации)
С310, С318, С325 от -30 до +45 15 - 90 (без конденсации)
С319 от -30 до +45 5 - 95 (без конденсации)
С324 от -40 до +45 5 - 98 (без конденсации)
С326 от -40 до +45 0 - 98 (без конденсации)
С327, С328, С329 от -30 до +45 0 - 90 (без конденсации)
С330 от -40 до +45 0 - 95 (без конденсации)

Параметры электрического питания измерительных преобразователей серии С300 с интеллектуальным сенсорным модулем ИСМ-4Т (ИСМ)

Наименование измерительного преобразователя Диапазон напряжения питания (Uпит), В Ток потребления, мА, не более
С300 - С320, С325 10 - 24 40 (при Uпит=10В)
30 (при Uпит=24В)
С324 10 - 24 60 (при Uпит=10В)
40 (при Uпит=24В)
С326 10 - 24 30 (при Uпит=10В)
20 (при Uпит=24В)
С327 - С329 10 - 24 40 (при Uпит=10В)
30 (при Uпит=24В)
С330 10 - 24 80 (при Uпит=10В)
50 (при Uпит=24В)

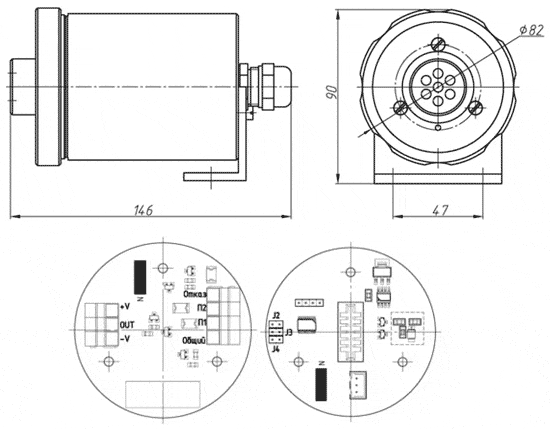

Габаритные размеры и состав измерительного преобразователя серии С-300 с интеллектуальным сенсорным модулем ИСМ-4Т (ИСМ)

 Габаритные размеры и состав измерительного преобразователя серии С-300 с интеллектуальным сенсорным модулем ИСМ-4Т (ИСМ)

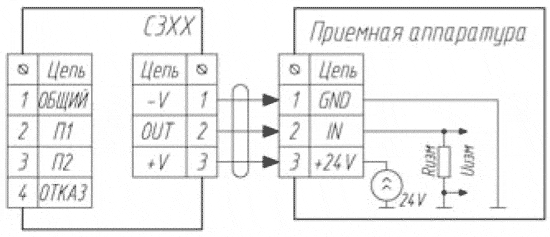

Схема подключения первичных измерительных преобразователей с интеллектуальным сенсорным модулем (ПИП-ИСМ) серии С300 к приёмной аппаратуре

Схема подключения первичных измерительных преобразователей с интеллектуальным сенсорным модулем (ПИП-ИСМ) серии С300 к приёмной аппаратуре

Комплект поставки
  • преобразователь измерительный серии С300
  • крепёж
  • паспорт

Сертификаты на преобразователи C300 с модулем ИСМ-4Т (ИСМ)

Свидетельство об утверждении типа средств измерений Сертификат соответствия Таможенного союза
