A300 преобразователи с модулем ИСМ-4Т (ИСМ) для СКВА-01, СКВА-03
Код товара: -
A300 преобразователи с модулем ИСМ-4Т (ИСМ) для СКВА-01, СКВА-03
Цена по запросу
В наличии
Товар сертифицирован и имеет поверку
Гарантия завода, соответствие ГОСТ и ТУ
Политика импортозамещения
Доставка во все регионы ЕАЭС. Бесплатная доставка до ТК
Произведено в России
Произведено в России
Описание

Серийные первичные измерительные преобразователи А300 применяются для определения содержания токсичных и горючих веществ (H2S, Cl2, H2, CO2, Ex, NO2 и иных) в воздухе окружающей среды.

Являются измерительными элементами газоаналитических систем СКВА-01 и СКВА-03, но также способны функционировать как автономные устройства.

Каждый преобразователь имеет 1 измерительный канал.

Выпускается множество модификаций преобразователей, которые отличаются материалами корпуса, типом встроенного датчика (фотоионизация, оптическая абсорбция и т.д.), детектируемыми компонентами и диапазонами измерения.

ПИП А300 имеют цельную моноблочную конструкцию, состоящую из интеллектуального сенсорного модуля ИСМ-4Т (ИСМ) и вторичного модуля. Внешний корпус может быть изготовлен из пластика или металла.

 Сферы применения преобразователей А300:

  • объекты нефтегазовой промышленности;
  • металлургические заводы;
  • химические и нефтехимические производства;
  • топливно-энергетический комплекс;
  • ЖКХ и пр.
Характеристики
Характеристики Значения
Принцип измерения электрохимический, оптико-абсорбционный, фотоионизационный, термокаталитический (термохимический)
Отбор пробы диффузионный
Измеряемый компонент PID, CO2, Ex, NH3, CO, H2S, Cl2, H2, NO2, O2, SO2, HCN, HCl
Диапазон выходного токового сигнала, мА 4 - 20
Значение выходного тока в режиме «отказ», мА 2,5 ± 0,1
Атмосферное давление, кПа 80 - 120
Напряжение питания постоянного тока, В 10 - 24
Время прогрева, мин, не более 5
Схема подключения к приёмной аппаратуре трёхпроводная
Сопротивление измерительного резистора, Ом, не более 500
Наружный диаметр подводящего кабеля (с сечением жил – до 2,5 мм2), мм 6 - 10,5
Габаритные размеры, мм, не более 150×130×90
Масса, кг, не более 0,5
Средняя наработка на отказ в условиях эксплуатации (с учётом технического обслуживания), ч 40000

Модификации измерительных преобразователей серии А300 с интеллектуальным сенсорным модулем ИСМ-4Т (ИСМ) для СКВА-01, СКВА-03, АСУ ТП

Измерительный преобразователь (ИП) Обозначение ИП Описание ИП Диапазон измерения
А327 ЕКРМ.413411.007-44 Преобразователь измерительный с интеллектуальным сенсорным модулем (ИСМ-PID 1.0) фотоионизационный на пары органических веществ (PID) в пластиковом корпусе 0 - 20 мг/м3
А328 ЕКРМ.413411.007-45 Преобразователь измерительный с интеллектуальным сенсорным модулем (ИСМ-PID 2.0) фотоионизационный на пары органических веществ (PID) в пластиковом корпусе 0 - 200 мг/м3
А329 ЕКРМ.413411.007-46 Преобразователь измерительный с интеллектуальным сенсорным модулем (ИСМ-PID 3.0) фотоионизационный на пары органических веществ (PID) в пластиковом корпусе 0 - 2000 мг/м3
А330 ЕКРМ.413411.007-47 Преобразователь измерительный с интеллектуальным сенсорным модулем (ИСМ-CO2) оптико-абсорбционный на диоксид углерода (CO2) в пластиковом корпусе 0 - 5% об.
А327 ЕКРМ.413411.007-50 Преобразователь измерительный с интеллектуальным сенсорным модулем (ИСМ-PID 1.0) фотоионизационный на пары органических веществ (PID) в металлическом корпусе 0 - 20 мг/м3
А328 ЕКРМ.413411.007-51 Преобразователь измерительный с интеллектуальным сенсорным модулем (ИСМ-PID 2.0) фотоионизационный на пары органических веществ (PID) в металлическом корпусе 0 - 200 мг/м3
А329 ЕКРМ.413411.007-52 Преобразователь измерительный с интеллектуальным сенсорным модулем (ИСМ-PID 3.0) фотоионизационный на пары органических веществ (PID) в металлическом корпусе 0 - 2000 мг/м3
А330 ЕКРМ.413411.007-53 Преобразователь измерительный с интеллектуальным сенсорным модулем (ИСМ-CO2) оптико-абсорбционный на диоксид углерода (CO2) в металлическом корпусе 0 - 5% об.
А324 ЕКРМ.413411.007-20 Преобразователь измерительный с интеллектуальным сенсорным модулем (ИСМ-CnHm-tk) термохимический на горючие газы и пары в пластиковом корпусе 0 - 50 % НКПР
А326 ЕКРМ.413411.007-43 Преобразователь измерительный с интеллектуальным сенсорным модулем (ИСМ-CnHm-oa) термохимический на горючие газы и пары в пластиковом корпусе 0 - 100 % НКПР
А324 ЕКРМ.413411.007-41 Преобразователь измерительный с интеллектуальным сенсорным модулем (ИСМ-CnHm-tk) термохимический на горючие газы и пары в металлическом корпусе 0 - 50 % НКПР
А326 ЕКРМ.413411.007-49 Преобразователь измерительный с интеллектуальным сенсорным модулем (ИСМ-CnHm-oa) термохимический на горючие газы и пары в металлическом корпусе 0 - 100 % НКПР
А300 ЕКРМ.413411.007 Преобразователь измерительный с интеллектуальным сенсорным модулем (ИСМ-Н2S 1.0) электрохимический на сероводород (H2S) в пластиковом корпусе 0 - 20 мг/м3
А301 ЕКРМ.413411.007-01 Преобразователь измерительный с интеллектуальным сенсорным модулем (ИСМ-Н2S 2.0) электрохимический на сероводород (H2S) в пластиковом корпусе 0 - 50 мг/м3
А303 ЕКРМ.413411.007-02 Преобразователь измерительный с интеллектуальным сенсорным модулем (ИСМ-NH3 1.0) электрохимический на аммиак (NH3) в пластиковом корпусе 0 - 100 мг/м3
А304 ЕКРМ.413411.007-03 Преобразователь измерительный с интеллектуальным сенсорным модулем (ИСМ-NH3 2.0) электрохимический на аммиак (NH3) в пластиковом корпусе 0 - 2000 мг/м3
А305 ЕКРМ.413411.007-04 Преобразователь измерительный с интеллектуальным сенсорным модулем (ИСМ-NH3 3.0) электрохимический на аммиак (NH3) в пластиковом корпусе 0 - 600 мг/м3
А306 ЕКРМ.413411.007-05 Преобразователь измерительный с интеллектуальным сенсорным модулем (ИСМ-NH3 4.0) электрохимический на аммиак (NH3) в пластиковом корпусе 0 - 200 мг/м3
А307 ЕКРМ.413411.007-06 Преобразователь измерительный с интеллектуальным сенсорным модулем (ИСМ-Cl2 1.0) электрохимический на хлор (Cl2) в пластиковом корпусе 0 - 6 мг/м3
А308 ЕКРМ.413411.007-07 Преобразователь измерительный с интеллектуальным сенсорным модулем (ИСМ-Cl2 2.0) электрохимический на хлор (Cl2) в пластиковом корпусе 0 - 50 мг/м3
А309 ЕКРМ.413411.007-08 Преобразователь измерительный с интеллектуальным сенсорным модулем (ИСМ-Cl2 3.0) электрохимический на хлор (Cl2) в пластиковом корпусе 0 - 30 мг/м3
А310 ЕКРМ.413411.007-09 Преобразователь измерительный с интеллектуальным сенсорным модулем (ИСМ-HCl 1.0) электрохимический на хлористый водород (HCl) в пластиковом корпусе 0 - 10 мг/м3
А311 ЕКРМ.413411.007-10 Преобразователь измерительный с интеллектуальным сенсорным модулем (ИСМ-CO 1.0) электрохимический на оксид углерода (CO) в пластиковом корпусе 0 - 100 мг/м3
А312 ЕКРМ.413411.007-11 Преобразователь измерительный с интеллектуальным сенсорным модулем (ИСМ-CO 2.0) электрохимический на оксид углерода (CO) в пластиковом корпусе 0 - 1000 мг/м3
А313 ЕКРМ.413411.007-12 Преобразователь измерительный с интеллектуальным сенсорным модулем (ИСМ-NO2 1.0) электрохимический на диоксид азота (NO2) в пластиковом корпусе 0 - 20 мг/м3
А314 ЕКРМ.413411.007-13 Преобразователь измерительный с интеллектуальным сенсорным модулем (ИСМ-NO2 2.0) электрохимический на диоксид азота (NO2) в пластиковом корпусе 0 - 50 мг/м3
А315 ЕКРМ.413411.007-14 Преобразователь измерительный с интеллектуальным сенсорным модулем (ИСМ-SO2 1.0) электрохимический на диоксид серы (SO2) в пластиковом корпусе 0 - 35 мг/м3
А316 ЕКРМ.413411.007-15 Преобразователь измерительный с интеллектуальным сенсорным модулем (ИСМ-SO2 2.0) электрохимический на диоксид серы (SO2) в пластиковом корпусе 0 - 100 мг/м3
А318 ЕКРМ.413411.007-17 Преобразователь измерительный с интеллектуальным сенсорным модулем (ИСМ-HCN 1.0) электрохимический на синильную кислоту (HCN) в пластиковом корпусе 0 - 15 мг/м3
А319 ЕКРМ.413411.007-18 Преобразователь измерительный с интеллектуальным сенсорным модулем (ИСМ-O2) электрохимический на кислород (O2) в пластиковом корпусе 0 - 30% об.
А320 ЕКРМ.413411.007-19 Преобразователь измерительный с интеллектуальным сенсорным модулем (ИСМ-H2) электрохимический на водород (H2) в пластиковом корпусе 0 - 2% об.
А300 ЕКРМ.413411.007-21 Преобразователь измерительный с интеллектуальным сенсорным модулем (ИСМ-Н2S 1.0) электрохимический на сероводород (H2S) в металлическом корпусе 0 - 20 мг/м3
А301 ЕКРМ.413411.007-22 Преобразователь измерительный с интеллектуальным сенсорным модулем (ИСМ-Н2S 2.0) электрохимический на сероводород (H2S) в металлическом корпусе 0 - 50 мг/м3
А303 ЕКРМ.413411.007-23 Преобразователь измерительный с интеллектуальным сенсорным модулем (ИСМ-NH3 1.0) электрохимический на аммиак (NH3) в металлическом корпусе 0 - 100 мг/м3
А304 ЕКРМ.413411.007-24 Преобразователь измерительный с интеллектуальным сенсорным модулем (ИСМ-NH3 2.0) электрохимический на аммиак (NH3) в металлическом корпусе 0 - 2000 мг/м3
А305 ЕКРМ.413411.007-25 Преобразователь измерительный с интеллектуальным сенсорным модулем (ИСМ-NH3 3.0) электрохимический на аммиак (NH3) в металлическом корпусе 0 - 600 мг/м3
А306 ЕКРМ.413411.007-26 Преобразователь измерительный с интеллектуальным сенсорным модулем (ИСМ-NH3 4.0) электрохимический на аммиак (NH3) в металлическом корпусе 0 - 200 мг/м3
А307 ЕКРМ.413411.007-27 Преобразователь измерительный с интеллектуальным сенсорным модулем (ИСМ-Cl2 1.0) электрохимический на хлор (Cl2) в металлическом корпусе 0 - 6 мг/м3
А308 ЕКРМ.413411.007-28 Преобразователь измерительный с интеллектуальным сенсорным модулем (ИСМ-Cl2 2.0) электрохимический на хлор (Cl2) в металлическом корпусе 0 - 50 мг/м3
А309 ЕКРМ.413411.007-29 Преобразователь измерительный с интеллектуальным сенсорным модулем (ИСМ-Cl2 3.0) электрохимический на хлор (Cl2) в металлическом корпусе 0 - 30 мг/м3
А310 ЕКРМ.413411.007-30 Преобразователь измерительный с интеллектуальным сенсорным модулем (ИСМ-HCl 1.0) электрохимический на хлористый водород (HCl) в металлическом корпусе 0 - 10 мг/м3
А311 ЕКРМ.413411.007-31 Преобразователь измерительный с интеллектуальным сенсорным модулем (ИСМ-CO 1.0) электрохимический на оксид углерода (CO) в металлическом корпусе 0 - 100 мг/м3
А312 ЕКРМ.413411.007-32 Преобразователь измерительный с интеллектуальным сенсорным модулем (ИСМ-CO 2.0) электрохимический на оксид углерода (CO) в металлическом корпусе 0 - 1000 мг/м3
А313 ЕКРМ.413411.007-33 Преобразователь измерительный с интеллектуальным сенсорным модулем (ИСМ-NO2 1.0) электрохимический на диоксид азота (NO2) в металлическом корпусе 0 - 20 мг/м3
А314 ЕКРМ.413411.007-34 Преобразователь измерительный с интеллектуальным сенсорным модулем (ИСМ-NO2 2.0) электрохимический на диоксид азота (NO2) в металлическом корпусе 0 - 50 мг/м3
А315 ЕКРМ.413411.007-35 преобразователь измерительный с интеллектуальным сенсорным модулем (ИСМ-SO2 1.0) электрохимический на диоксид серы (SO2) в металлическом корпусе 0 - 35 мг/м3
А316 ЕКРМ.413411.007-36 Преобразователь измерительный с интеллектуальным сенсорным модулем (ИСМ-SO2 2.0) электрохимический на диоксид серы (SO2) в металлическом корпусе 0 - 100 мг/м3
А318 ЕКРМ.413411.007-38 Преобразователь измерительный с интеллектуальным сенсорным модулем (ИСМ-HCN 1.0) электрохимический на синильную кислоту (HCN) в металлическом корпусе 0 - 15 мг/м3
А319 ЕКРМ.413411.007-39 Преобразователь измерительный с интеллектуальным сенсорным модулем (ИСМ-O2) электрохимический на кислород (O2) в металлическом корпусе 0 - 30% об.
А320 ЕКРМ.413411.007-40 преобразователь измерительный с интеллектуальным сенсорным модулем (ИСМ-H2) электрохимический на водород (H2) в металлическом корпусе 0 - 2% об

Диапазон температуры и относительной влажности

Наименование измерительного преобразователя Диапазон температур, °C Диапазон относительной влажности при температуре 25 °C, %
А300, А301 от -40 до +45 15 - 90 (без конденсации)
А303 - А309 от -40 до +45 20 - 98 (без конденсации)
А311 - А316, А320 от -40 до +45 20 - 90 (без конденсации)
А310, А318, А325 от -30 до +45 15 - 90 (без конденсации)
А319 от -30 до +45 5 - 95 (без конденсации)
А324 от -40 до +45 5 - 98 (без конденсации)
А326 от -40 до +45 0 - 98 (без конденсации)
А327, А328, А329 от -30 до +45 0 - 90 (без конденсации)
А330 от -40 до +45 0 - 95 (без конденсации)

Параметры электрического питания измерительных преобразователей серии А300 с интеллектуальным сенсорным модулем ИСМ-4Т (ИСМ)

Наименование измерительного преобразователя Диапазон напряжения питания (Uпит), В Ток потребления, мА, не более
А300 - А320, А325 10 - 24 35 (при Uпит=10В)
35 (при Uпит=24В)
А324 10 - 24 80 (при Uпит=10В)
40 (при Uпит=24В)
А326 10 - 24 25 (при Uпит=10В)
20 (при Uпит=24В)
А327 - А329 10 - 24 40 (при Uпит=10В)
20 (при Uпит=24В)
А330 10 - 24 80 (при Uпит=10В)
40 (при Uпит=24В)

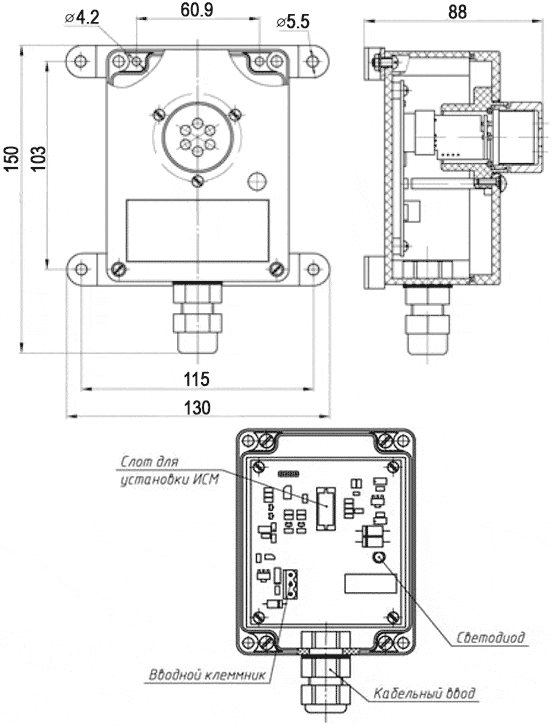

Габаритные размеры и состав измерительного преобразователя серии А-300 с интеллектуальным сенсорным модулем ИСМ-4Т (ИСМ)

Габаритные размеры и состав измерительного преобразователя серии А-300 с интеллектуальным сенсорным модулем ИСМ-4Т (ИСМ)

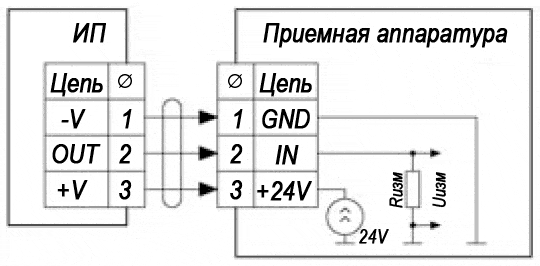

Схема подключения первичных измерительных преобразователей с интеллектуальным сенсорным модулем (ПИП-ИСМ) серии А300 к приёмной аппаратуре

Схема подключения первичных измерительных преобразователей с интеллектуальным сенсорным модулем (ПИП-ИСМ) серии А300 к приёмной аппаратуре

Комплект поставки
  • преобразователь измерительный серии А300
  • крепёж
  • паспорт

Сертификаты на преобразователи A300 с модулем ИСМ-4Т (ИСМ)

Свидетельство об утверждении типа средств измерений Сертификат соответствия Таможенного союза
