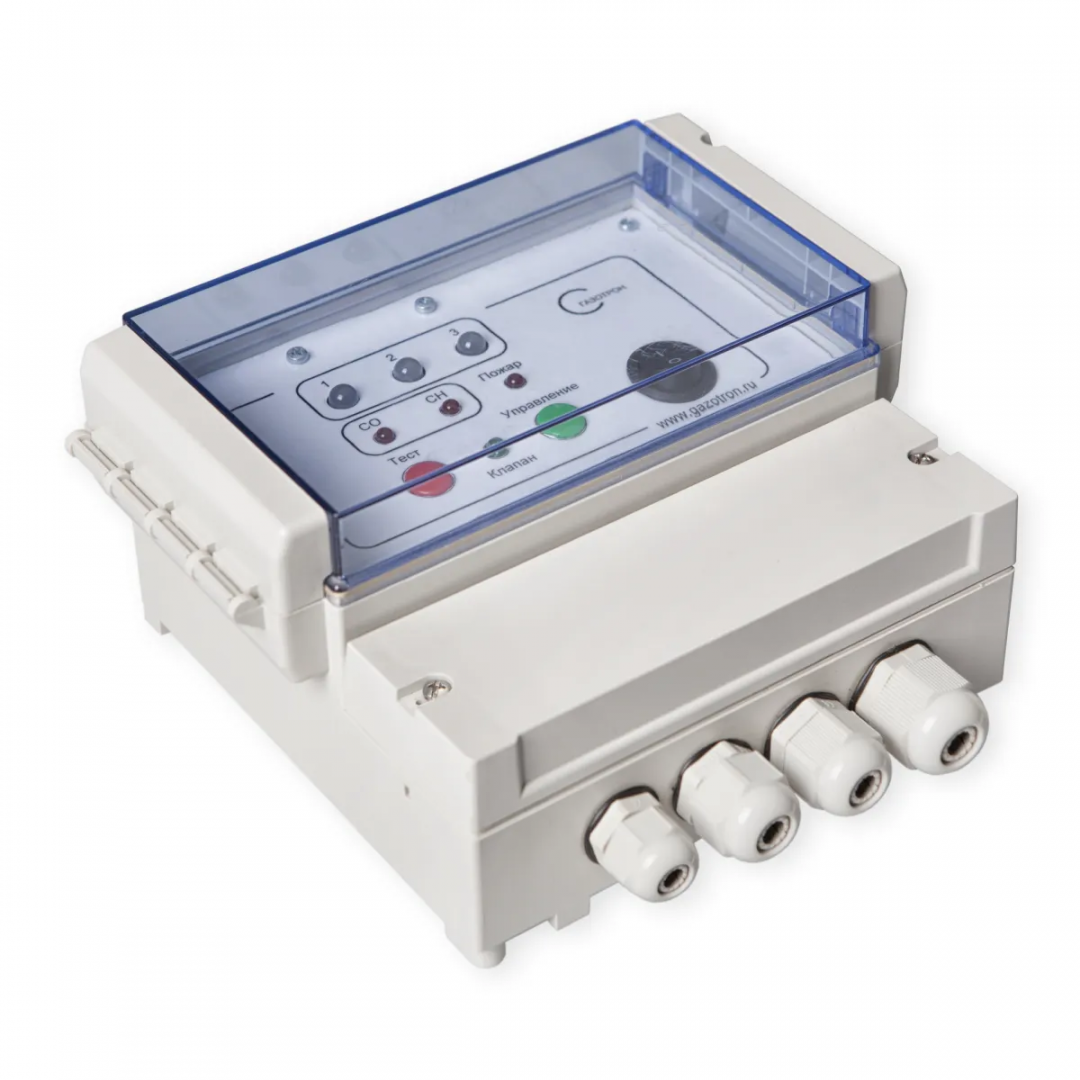

Gazotron 3K система БПСУ

Система БПСУ Gazotron 3K — блок питания, сигнализации и управления в защищённом корпусе для автоматического контроля загазованности и пожарной обстановки в помещениях. Оборудование предназначено для контроля довзрывоопасных концентраций природного газа (метан, CH₄), предельно допустимых концентраций оксида углерода (угарный газ, CO), а также управления подключёнными исполнительными устройствами.

Завод-изготовитель несёт гарантию полного соответствия системы Gazotron 3K заявленным характеристикам, а также требованиям технических условий ТУ только при соблюдении конечным потребителем правил и условий эксплуатации, транспортирования, хранения и монтажа, установленных и указанных в руководстве по эксплуатации.

Функциональные возможности системы Gazotron 3K

Система контроля загазованности Gazotron 3K позволяет подключить до трёх датчиков для контроля метана (пропан-бутана) и угарного газа. С БПСУ совместимы блоки датчиков Gazotron CO и Gazotron CH4, а также сигнализаторы загазованности Gazotron CO и Gazotron CH4. Такая конфигурация позволяет организовать контроль газовой среды с учётом особенностей конкретного помещения и расположения потенциальных источников загазованности.

При поступлении аварийного сигнала система раздельно отображает информацию по каждому контролируемому газу и сохраняет данные о срабатывании. Это позволяет определить, повышение концентрации какого именно газа было зафиксировано. БПСУ также автоматически контролирует исправность линий датчиков и выявляет их обрыв.

Помимо контроля загазованности, система Gazotron 3K может управлять газовыми клапанами с условным проходом ДУ 15–200 мм. К оборудованию подключаются импульсные электромагнитные клапаны ДУ 15–50 мм и электромагнитные газовые клапаны ДУ 40–200 мм с питанием от сети 220 В. При возникновении аварийной ситуации клапан может использоваться для прекращения подачи газа.

Для взаимодействия с технологическим оборудованием предусмотрен отдельный релейный выход. К нему могут подключаться устройства с питанием 220 В и током до 2 А. Благодаря этому БПСУ может не только принимать и обрабатывать сигналы от датчиков, но и передавать управляющий сигнал на оборудование, включённое в общую схему безопасности объекта.

Контроль пожара дополняет функции газового мониторинга и позволяет использовать Gazotron 3K как единый блок сигнализации и управления для предусмотренных системой датчиков и исполнительных устройств.

Область применения

БПСУ Gazotron 3K используется на объектах, где требуется автоматический контроль метана, пропан-бутана и угарного газа с возможностью управления газовой арматурой и технологическим оборудованием. Система применяется на животноводческих комплексах и промышленных объектах, в крытых паркингах, котельных различной мощности, работающих на природном или сжиженном газе, а также в соответствующих взрывобезопасных зонах производственных, административных и жилых помещений.
