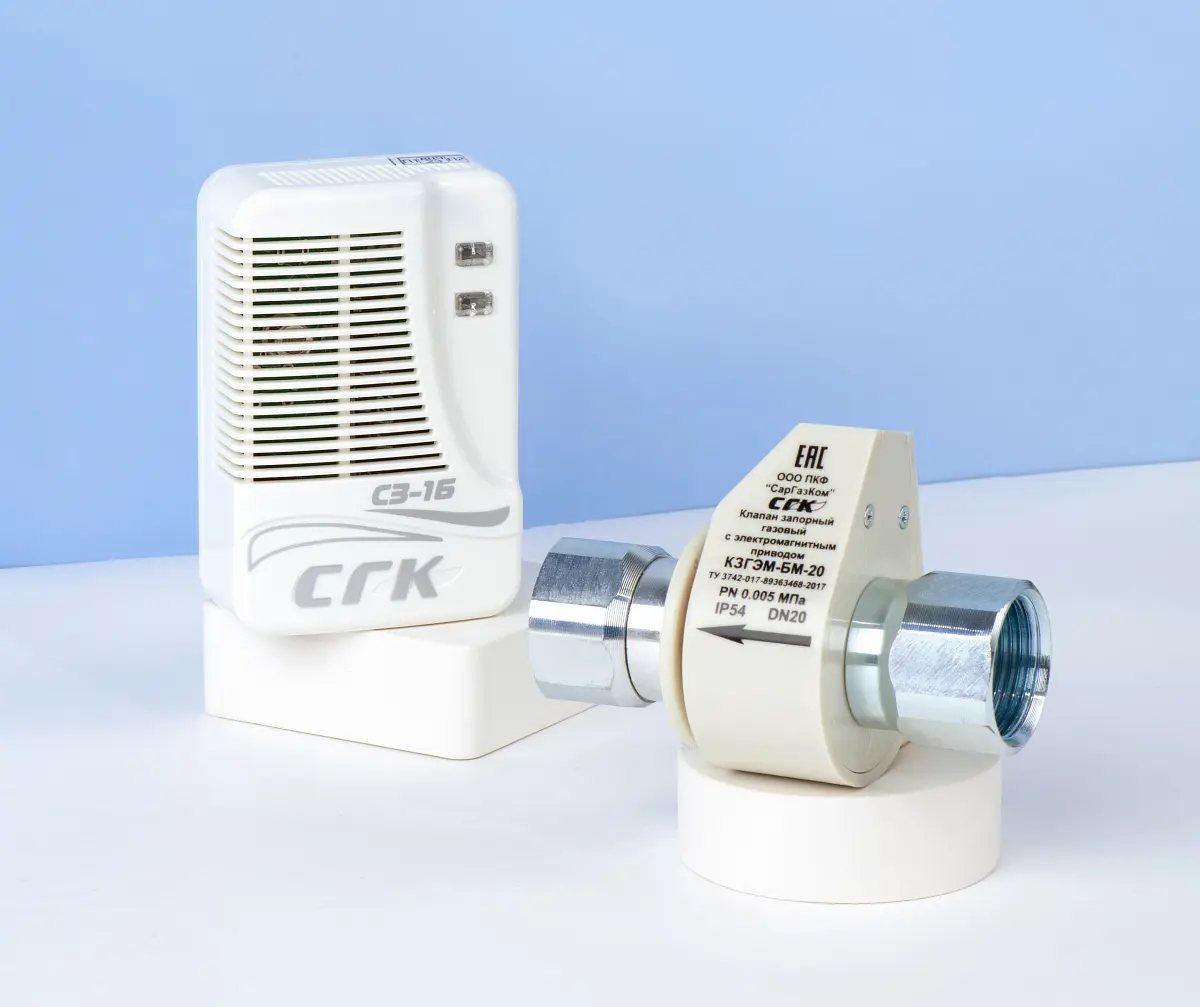

СГК-1-Б-СН система автономного контроля загазованности бытовая (с клапаном запорным газовым DN15)

Выпускаемая серийно система с диспетчеризацией котельной СГК-3 DN 50-300 предназначена для построения комплексной системы контроля газовой безопасности и дистанционного мониторинга параметров работы котельных и других коммунально-бытовых объектов. Система СГК-3 DN 50-300 позволяет организовать централизованную диспетчеризацию котельной, повысить безопасность эксплуатации газового оборудования и обеспечить своевременное реагирование персонала при возникновении аварийных ситуаций. Благодаря модульной архитектуре система легко масштабируется и может использоваться на объектах различной сложности.

Завод-изготовитель несёт гарантию полного соответствия системы СГК-3 DN 50-300 заявленным характеристикам, а также требованиям технических условий ТУ только при соблюдении конечным потребителем правил и условий эксплуатации, транспортирования, хранения и монтажа, установленных и указанных в руководстве по эксплуатации.

Конструкция и состав системы

Для мониторинга газовой среды используются стационарные сигнализаторы загазованности:

• СЗ-1 — датчики контроля концентрации природного газа (метана);
• СЗ-2 — сигнализаторы для обнаружения оксида углерода.

Центральным элементом системы является блок управления питания и сигнализации БУПС-4, обеспечивающий питание системы, обработку сигналов датчиков и формирование команд управления исполнительными устройствами.
Контроль и отображение состояния системы осуществляется при помощи пульта контроля ПК-3, который принимает сигналы от датчиков и отображает информацию о текущем состоянии оборудования, наличии аварийных сигналов и состоянии газового хозяйства объекта.

В зависимости от конфигурации объекта система поддерживает подключение до 250 газосигнализаторов, что позволяет контролировать крупные производственные и коммунальные объекты.

Для автоматического отключения подачи газа при аварийной ситуации используется электромагнитный запорный клапан КЗГЭМ с диаметром условного прохода DN 15–300, предназначенный для работы в системах газоснабжения низкого или среднего давления.

Функциональные возможности системы

Основные функции системы:

• непрерывный контроль концентрации природного газа и оксида углерода по двум порогам в помещении;
• автоматическая звуковая и световая сигнализация при превышении допустимых концентраций;
• автоматическое закрытие подачи газа электромагнитным клапаном;
• передача данных о текущем состоянии системы на контрольный пульт;
• дистанционное отображение аварийных сигналов на расстоянии до 500 метров;
• сбор и обработка сигналов от 10 технологических датчиков, размещённых в котельной;
• управление исполнительными устройствами инженерных систем.

Преимущества применения системы

Основные преимущества системы:

• комплексный контроль загазованности помещений;
• возможность подключения большого количества газовых датчиков;
• автоматическое отключение подачи газа при аварии;
• высокая надёжность и устойчивость к промышленным условиям эксплуатации;
• масштабируемая архитектура для объектов различной мощности.

Сферы применения системы с диспетчеризацией котельной СГК-3 DN 50-300

Система СГК-3 DN 50-300 применяется на объектах, где требуется контроль загазованности и диспетчеризация работы газового оборудования:

• газовые и водогрейные котельные;
• блочно-модульные котельные установки;
• центральные тепловые пункты (ЦТП);
• коммунально-бытовые объекты;
• жилые комплексы и коттеджные посёлки;
• промышленные предприятия;
• объекты теплоэнергетики;
• административные и общественные здания с газовым оборудованием.
