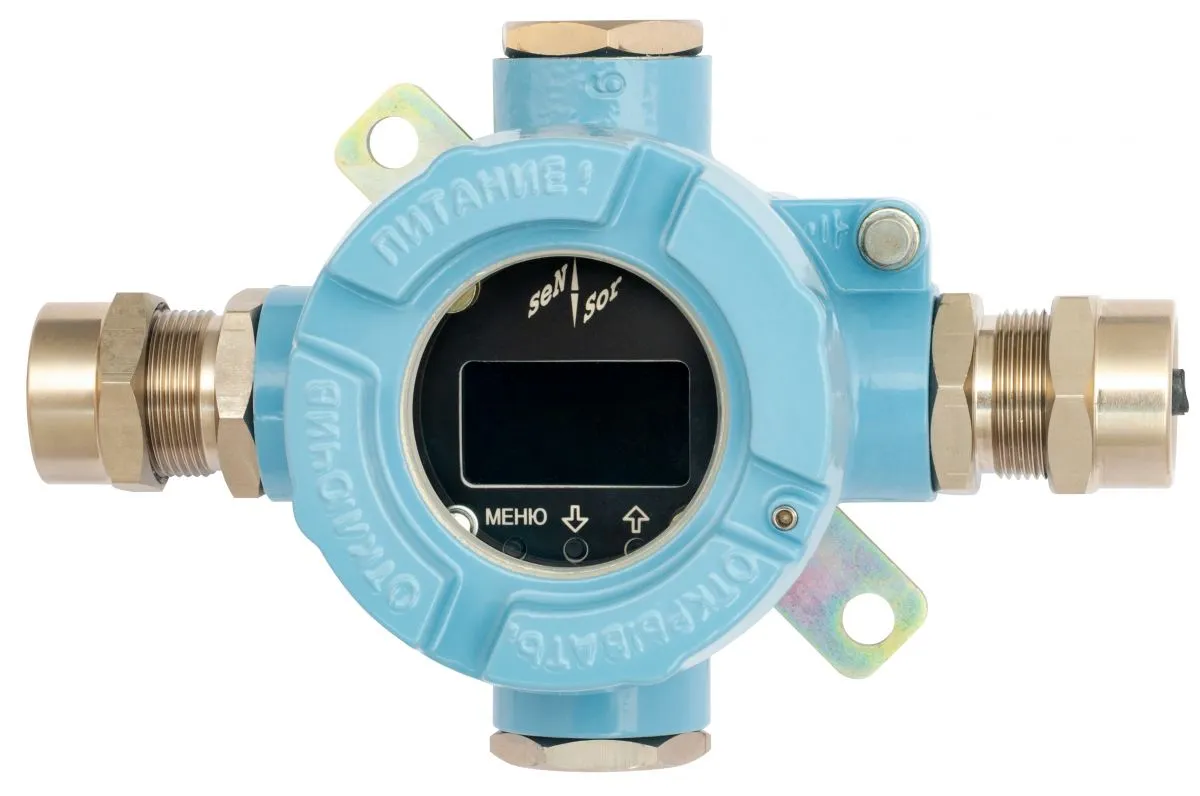

Взрывозащищённый индикатор токового сигнала ВУУК ИТС — промышленное устройство для визуализации и контроля параметров, измеряемых датчиками и первичными преобразователями с унифицированным токовым выходом 4–20 мА. Оно используется в составе систем контроля и управления технологическими процессами для отображения физических величин (давление, температура, расход, уровень, концентрация и т.д.) в реальном времени.
Принцип работы основан на преобразовании входного токового сигнала в отображаемое цифровое значение контролируемого параметра. Благодаря поддержке линейного и квадратичного преобразования устройство может корректно отображать результаты измерений как от стандартных, так и от специализированных датчиков.
Взрывозащищённый индикатор ВУУК ИТС оснащён световой сигнализацией выхода параметров за аварийные пределы («МИН.» / «МАКС.»), сопровождаемой миганием дисплея. Реализована защита от переполюсовки, предотвращающая повреждение электроники при ошибках подключения. Наличие яркой подсветки обеспечивает отличную читаемость показаний даже при слабом освещении или в закрытых установках.
Конструктивное исполнение индикатора ВУУК ИТС рассчитано на эксплуатацию в тяжёлых промышленных условиях. Корпус изготовлен из алюминиевого сплава АК7ч с фторидным электропроводным покрытием либо из нержавеющей стали, что гарантирует стойкость к коррозии и механическим воздействиям. Порошковая окраска обеспечивает дополнительную защиту от влаги, химических веществ и пыли. В конструкции предусмотрены съёмная крышка для удобного доступа к плате, внутренние и внешние заземляющие зажимы, а также 1 или 2 кабельных ввода. По заказу возможна комплектация различными устройствами крепления защитных оболочек кабелей — металлорукав, труба, бронекабель и другие варианты.
| Характеристики | Значения |
|---|---|
| Диапазон измерений силы тока, мА | от 4 до 20 |
| Падение напряжения на входной цепи, В, не более | 3,5 (при выключенной подсветке); 8 (при включенной подсветке) |
| Диапазон входного тока, обеспечивающий нормальное функционирование, мА | от 3,5 до 50 |
| Пределы допускаемой основной погрешности измерений силы тока, % от диапазона измерений 4 – 20 мА | ±0,05 |
| Степень защиты от внешних воздействий по ГОСТ 14254 | IР66 |
| Группа механического исполнения по устойчивости к механическим воздействиям по ГОСТ P 30631 | М6 |
| Средняя наработка на отказ, ч, не менее | 100 000 |
| Климатическое исполнение по ГОСТ 15150 | УХЛ1* |
| Диапазон температуры окружающей среды, ℃ | от -50 до +60 |
| Температура окружающей среды, ниже которой не осуществляется индикация, ℃ | 30 |
| Маркировка взрывозащиты | 0Ех ia IIB Т5 Ga X; 0Ex db+ib IIB T5 Ga X; 1Ex db IIB T6 Gb |
| Габаритные размеры ИТС, мм (ш × в × г), не более | 124 × 156 × 90 (1 кабельный ввод); 250 × 124 × 90 (2 кабельных ввода) |
| Назначенный срок службы, лет | 10 |
| Масса, кг, не более | 3 |
Вся документация и сертификаты высылается отдельно по запросу.
