Взрывозащищённый вибропреобразователь DVA261.164 предназначен для контроля вибрационного состояния промышленного оборудования по среднеквадратичному значению (СКЗ) виброускорения по двум координатам. Двухкоординатное измерение позволяет одновременно получать данные о вибрации в двух направлениях и передавать результаты для последующей обработки в системах автоматизации.
Измеренный параметр преобразуется в унифицированный выходной сигнал токовой петли 4–20 мА. Такой интерфейс используется для передачи данных о текущем уровне вибрации во внешние системы РСУ / ПАЗ (DCS, PCS, ESD), где сигнал может применяться для контроля состояния технологического оборудования и выполнения предусмотренных алгоритмов автоматизации.

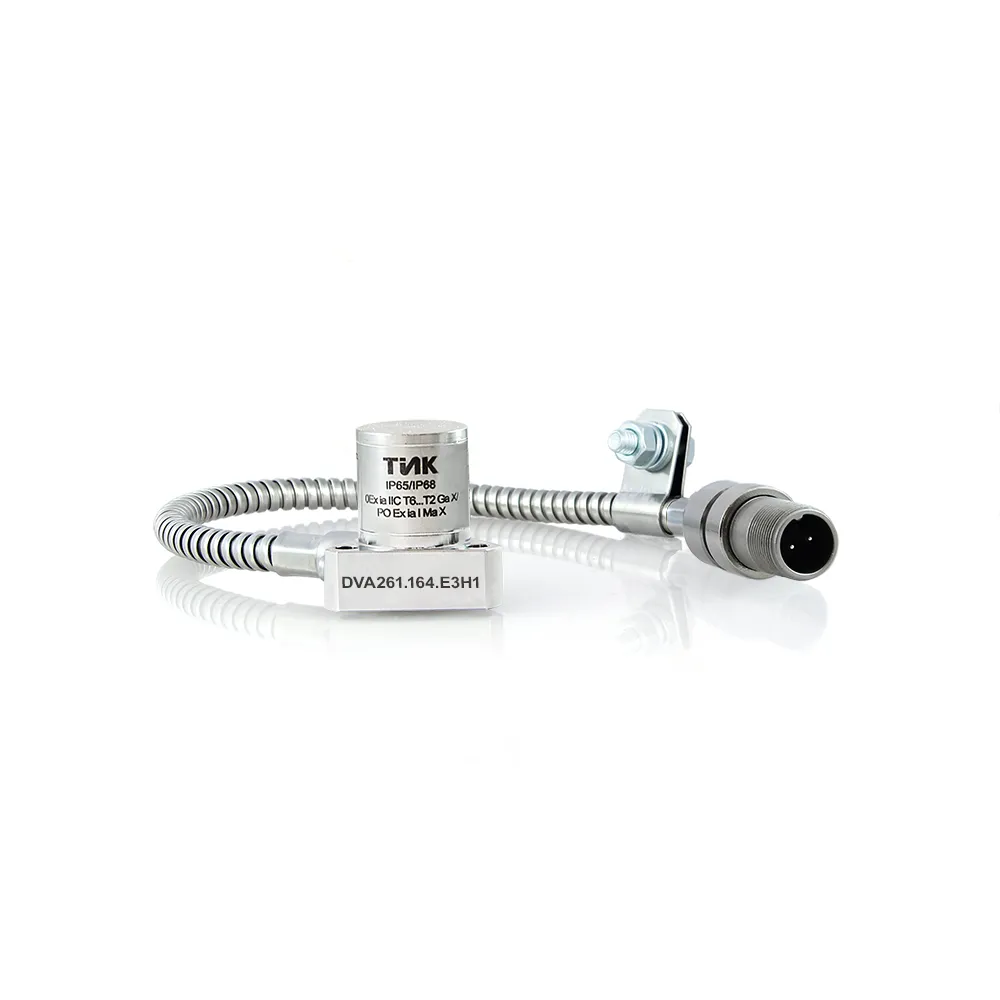

Вибропреобразователь DVA261.164 выполнен в герметичном триангулярном корпусе. Внутри размещены интегральный двухкоординатный датчик ускорения (акселерометр) и плата преобразования. Конструкция обеспечивает измерение виброускорения по двум координатам непосредственно в одной точке установки прибора. Для монтажа на контролируемом оборудовании предусмотрено крепление тремя винтами. Электрическое подключение выполняется через разъём ТИК-KXX, расположенный на кабеле.
| Характеристики | Значения |
|---|---|
| Метрологические параметры | |
| Коэффициент преобразования, мА*с2/м / Диапазон показаний СКЗ виброускорения (по двум координатам), м/с2 | 0,64 / 0-25 0,4 / 0-40 0,16 / 0-100 |
| Диапазон рабочих частот, Гц | 2-1000 3-1000 5-1000 10-1000 |
| Интерфейс | |
| Тип выходного сигнала | (4-20) мА |
| Диапазон питающих напряжений, В | 10-24 |
| Взрывозащита | |
| Вид | искробезопасная электрическая цепь |
| Маркировка | PO Ex ia I Ma X 0Ex ia IIC T6...T2 Ga X Ex ia IIIC T200 100°C...T200 280°C Da X Ex ib IIIC T95°C...T275°C Db X 2Ex nA IIC T6...T2 Gc X |
| Подключение | через контроллер TIK-PLC через барьер безопасности TIK-BIS |
| Конструктивные параметры | |
| Исполнение | ТИК-КХХ разъем на кабеле |
| Габаритные размеры, мм | Ø39,25x36 |
| Масса, кг, не более | 0,1 |
| Тип крепления | винт М4 3 шт. |
| Степень защиты | IP65/IP68 |
| Эксплуатационные параметры | |
| Диапазон рабочих температур, °С | -40...+80 (климатическое исполнение H) -60...+80 (климатическое исполнение X) |
| Параметры надёжности и гарантии изготовителя | |
| Средняя наработка на отказ, часов, не менее | 100 000 |
| Гарантийный срок эксплуатации, мес. | 24 |
| Срок службы, лет, не менее | 20 |
| Межповерочный интервал | 2 года |
Вся документация и сертификаты высылается отдельно по запросу.
