Взрывозащищённый вибропреобразователь DVA141.104 предназначен для контроля вибрационного состояния промышленного оборудования по среднеквадратичному значению (СКЗ) виброскорости. Прибор преобразует измеряемую величину в пропорциональный выходной сигнал, передаваемый по интерфейсу «токовая петля» 4–20 мА. Такой формат сигнала позволяет использовать устройство в составе измерительных каналов КИПиА и систем промышленной автоматизации.
Вибропреобразователь DVA141.104 рассчитан на интеграцию с внешними системами РСУ / ПАЗ (DCS, PCS, ESD). Сигнал 4–20 мА может поступать в систему управления или противоаварийной защиты для последующей обработки данных о текущем значении виброскорости контролируемого оборудования.

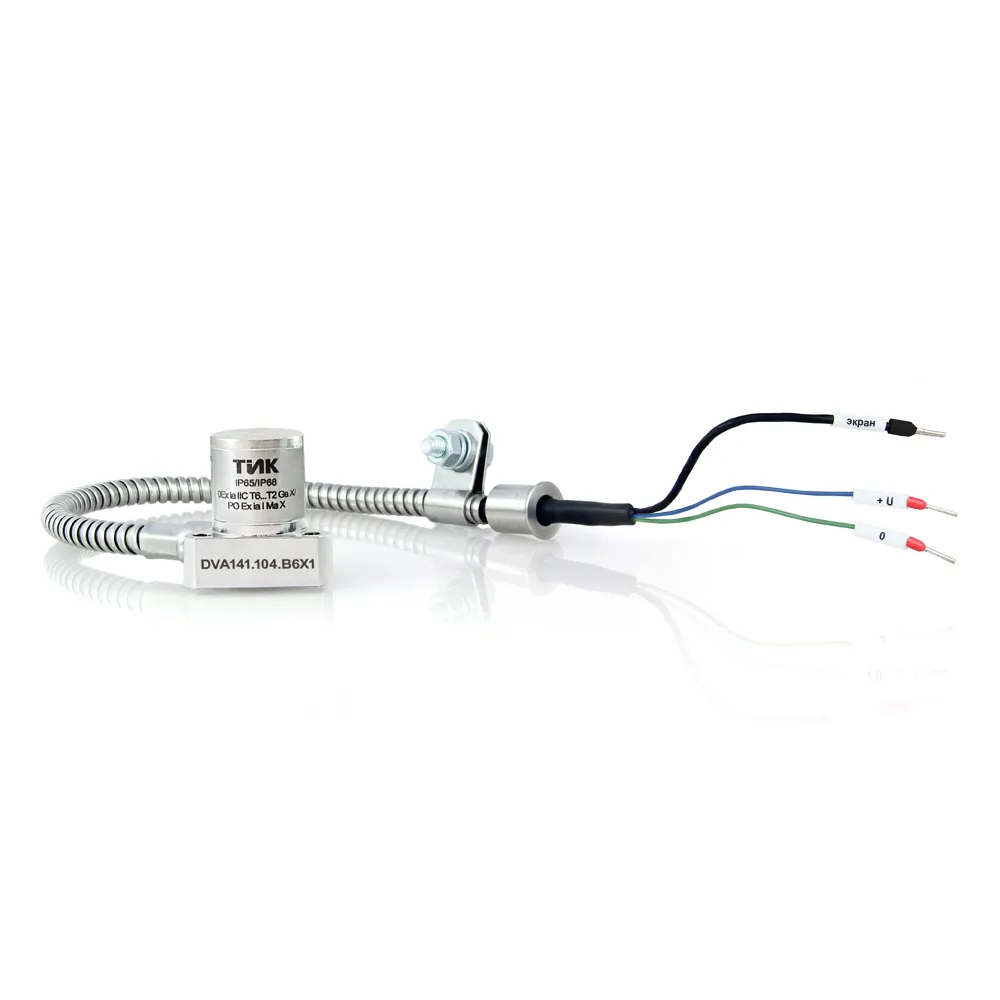

Конструкция прибора включает герметичный корпус, внутри которого размещены интегральный датчик ускорения (акселерометр) и плата преобразования. Акселерометр воспринимает механические колебания, а электронная часть обеспечивает формирование выходного сигнала, пропорционального СКЗ виброскорости. Датчик выполнен в триангулярном корпусе и имеет неразъёмное подключение. Монтаж на контролируемом оборудовании осуществляется с помощью трёх винтов.
| Характеристики | Значения |
|---|---|
| Метрологические параметры | |
| Коэффициент преобразования, мА*с/мм / Диапазон показаний СКЗ виброскорости, мм/с | 1,6 / 0-10 1,259 / 0-12,7 0,8 / 0-20 0,64 / 0-25 0,63 / 0-25,4 0,533 / 0-30 0,4 / 0-40 0,32 / 0-50 0,315 / 0-50,8 0,267 / 0-60 0,2 / 0-80 0,16 / 0-100 |
| Диапазон рабочих частот, Гц | 2-1000 3-1000 5-1000 10-1000 |
| Интерфейс | |
| Тип выходного сигнала | (4-20) мА |
| Диапазон питающих напряжений, В | 10-24 |
| Взрывозащита | |
| Вид | искробезопасная электрическая цепь |
| Маркировка | PO Ex ia I Ma X 0Ex ia IIC T6...T2 Ga X Ex ia IIIC T200 100°C...T200 280°C Da X Ex ib IIIC T95°C...T275°C Db X 2Ex nA IIC T6...T2 Gc X |
| Подключение | через контроллер TIK-PLC через барьер безопасности TIK-BIS |
| Конструктивные параметры | |
| Исполнение | неразъемное подключение кабеля |
| Габаритные размеры, мм | Ø39,25x36 |
| Масса, кг, не более | 0,1 |
| Тип крепления | винт М4 3 шт. |
| Степень защиты | IP65/IP68 |
| Эксплуатационные параметры | |
| Диапазон рабочих температур, °С | -40...+80 (климатическое исполнение H) -60...+80 (климатическое исполнение X) |
| Параметры надёжности и гарантии изготовителя | |
| Средняя наработка на отказ, часов, не менее | 100 000 |
| Гарантийный срок эксплуатации, мес. | 24 |
| Срок службы, лет, не менее | 20 |
| Межповерочный интервал | 2 года |
Вся документация и сертификаты высылается отдельно по запросу.
