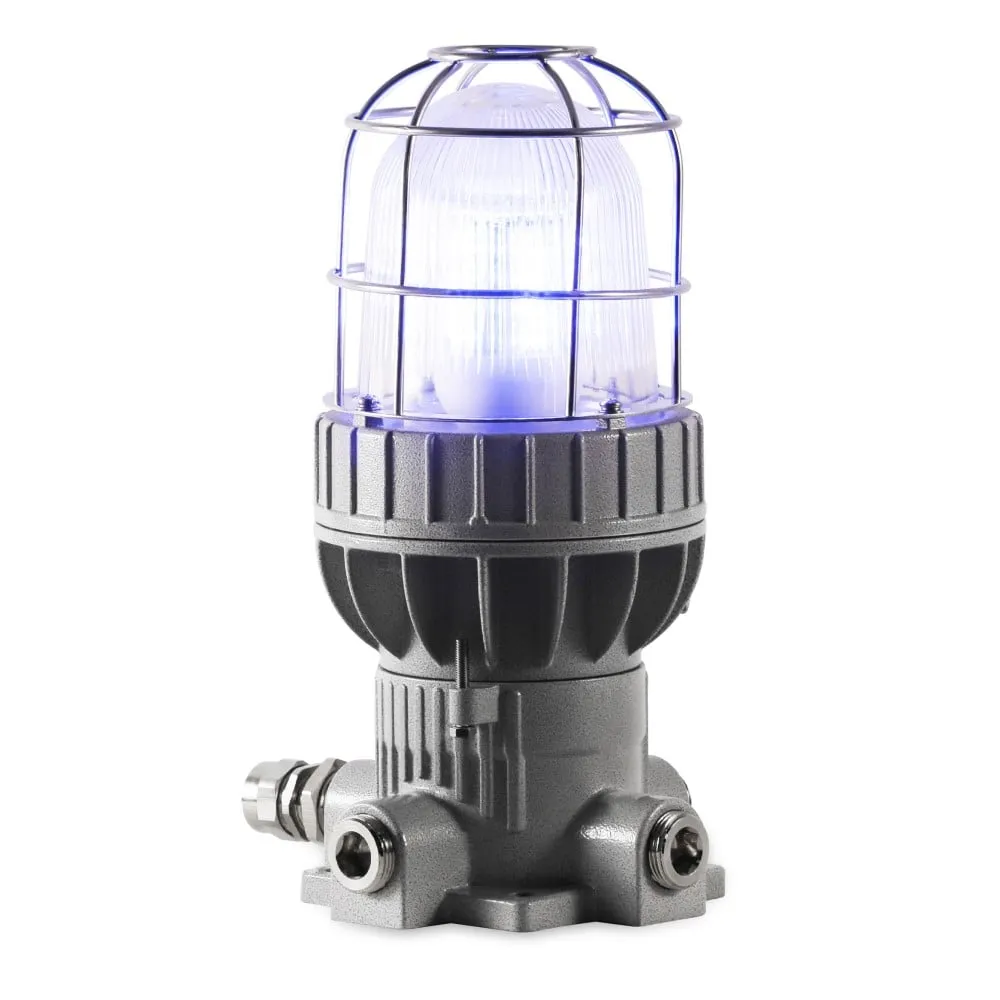

Взрывозащищённое светосигнальное устройство серии ПГС-СИГНАЛ (EV-4050-SIGNAL) предназначено для подачи визуальных световых сигналов в потенциально взрывоопасных средах. Используется внутри промышленных помещений и на открытых площадках, где возможно образование горючих газов, паров и пыли. Устройство применяется в составе промышленных систем оповещения, пожарной и технологической сигнализации, обеспечивая надёжную визуальную индикацию состояния оборудования и процессов.
Конструкция взрывозащищённого устройства ПГС-СИГНАЛ рассчитана на долговременную работу в тяжёлых климатических и производственных условиях. Прочный алюминиевый корпус обеспечивает защиту от вибраций, коррозии и механических воздействий, а колпак из боросиликатного стекла устойчив к перепадам температур и ударам. Резьбовое соединение элементов гарантирует герметичность и предотвращает попадание влаги и пыли внутрь корпуса.
Взрывозащищённое светосигнальное устройство ПГС-СИГНАЛ (EV-4050-SIGNAL) используется в системах промышленной световой сигнализации, аварийного оповещения, управления технологическими процессами и контроля состояния оборудования. Яркая световая индикация обеспечивает уверенную видимость сигналов даже при сильной освещённости или запылённости, позволяя оперативно реагировать на изменения технологического режима.
Взрывозащищённое светосигнальное устройство ПГС-СИГНАЛ находит широкое применение на объектах химической, нефтегазовой, угольной и энергетической промышленности, а также в подземных рудниках и шахтах, включая зоны, опасные по метану и угольной пыли. Изделие предназначено для эксплуатации во взрывоопасных зонах помещений и наружных установок согласно маркировке взрывозащиты и требованиям ГОСТ 30852.13-2002 (IEC 60079-14:1996), а также ГОСТ IEC 61241-3-2011, регулирующим использование электрооборудования в пылевых средах.
Устройство ПГС-СИГНАЛ может устанавливаться на опасных производственных объектах I–IV классов опасности, поднадзорных Ростехнадзору Российской Федерации, и эксплуатироваться на предприятиях стран СНГ и Таможенного союза.
| Характеристики | Значения |
|---|---|
| Маркировка взрывозащиты |
1Ex db IIC T6...T5 Gb Ex tb IIIC T80°С...T100°С Db |
| Маркировка рудничного оборудования | РН1/РН2 |
| Степень защиты |
IP66/IP67 IK10 |
| Установка |
Категория II по подгруппе газов IIA, IIB, IIC, зоны 1, 2; Категория III по пыли, взрывоопасные пылевые среды, содержащие летучие частицы, непроводящую и проводящую пыль; Подземные выработки, неопасные по газу (метану) и угольной пыли |
| Температура окружающей среды, °С |
-60…+60 -60…+85 (для рудничного нормального и общепромышленного исполнений) |
| Номинальное напряжение, В |
~/⎓12...85 (для красного и желтого цвета), ~/⎓24...85 (для зеленого и синего цвета), ~/⎓85...230 |
| Максимальная мощность, Вт | до 14 Вт (мощность светодиодных ламп зависит от напряжения питания и цвета свечения ламп) |
| Патрон | E27 |
| Сечение, мм2 (гибкая / жесткая подводка): | Подключение к трем клеммам, 2,5 / 4 |
| Тип оповещения | Постоянное горение |
| Покрытие | Антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. Цвет RAL 7035 |
| Материал корпуса: | Коррозионностойкий модифицированный алюминиево-кремниевый сплав, устойчивый к соляному туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, к соляным и кислым рудничным водам, фрикционно искробезопасный. Колпак - термостойкое ударопрочное стекло. |
| Климатическое исполнение | УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1, В5) |
| Модель | Цвет лампы | Тип лампы | Напряжение, В | Потреб. ток, А |
|---|---|---|---|---|
| ПГС-СИГНАЛ-СЦ(...)12 AC/DC/… | Красный/Желтый | светодиодная 14 Вт* | ~/⎓12...85 | 0,55 |
| ПГС-СИГНАЛ-СЦ(...)24 AC/DC/… | Зеленый/Синий | ~/⎓24...85 | 0,27 | |
| ПГС-СИГНАЛ-СЦ(...)220AC/DC/… | Все цвета | ~/⎓85...230 | 0,03 |
Примечание: * - мощность светодиодных ламп зависит от напряжения питания и цвета свечения ламп.

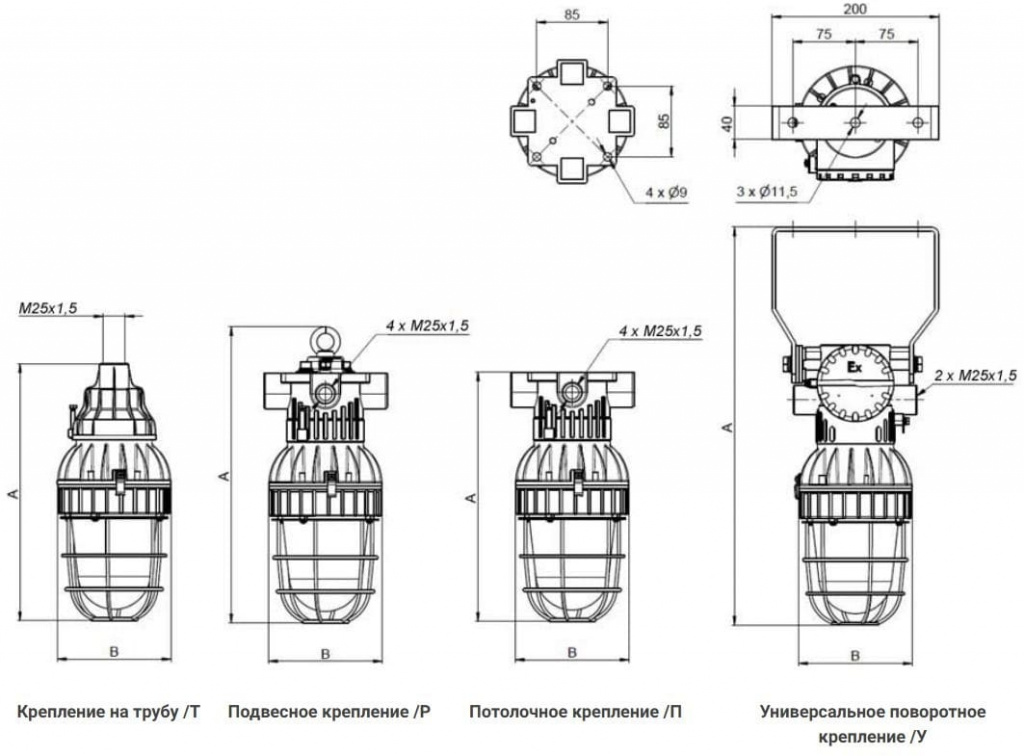

| Модель | Тип крепления | Габаритные размеры, мм | Масса, кг | |
|---|---|---|---|---|
| A | B | |||
| ПГС-СИГНАЛ-СЦ(...)12 AC/DC/Т | Т - На трубу | 309 | 136 | 2,33 |
| ПГС-СИГНАЛ-СЦ(...)24 AC/DC/Т | ||||
| ПГС-СИГНАЛ-СЦ(...)220 AC/DC/Т | ||||
| ПГС-СИГНАЛ-СЦ(...)12 AC/DC/П | П - Потолочное | 299 | 136 | 2,73 |
| ПГС-СИГНАЛ-СЦ(...)24 AC/DC/П | ||||
| ПГС-СИГНАЛ-СЦ(...)220 AC/DC/П | ||||
| ПГС-СИГНАЛ-СЦ(...)12 AC/DC/Р | Р - Подвесное | 355 | 136 | 2,85 |
| ПГС-СИГНАЛ-СЦ(...)24 AC/DC/Р | ||||
| ПГС-СИГНАЛ-СЦ(...)220 AC/DC/Р | ||||
| ПГС-СИГНАЛ-СЦ(...)12 AC/DC/У | У - Универсальное | 478 | 136 | 3,8 |
| ПГС-СИГНАЛ-СЦ(...)24 AC/DC/У | ||||
| ПГС-СИГНАЛ-СЦ(...)220 AC/DC/У | ||||
|
Предшествующее международное наименование OOO «ЗАВОД ГОРЭЛТЕХ» ТУ 3400-006-72453807-07 |
Наименование Таможенного Союза OOO «ЗАВОД ГОРЭЛТЕХ» ТУ 3400-006-72453807-07 |
|---|---|
| EVA-4050-SIGNAL/LED/12 | ПГС-СИГНАЛ-СЦ(...)12AC/DC/Т |
| EVA-4050-SIGNAL/LED/220 | ПГС-СИГНАЛ-СЦ(...)220AC/DC/Т |
| EVX-4050-SIGNAL/LED/12 | ПГС-СИГНАЛ-СЦ(...)12AC/DC/П |
| EVX-4050-SIGNAL/LED/220 | ПГС-СИГНАЛ-СЦ(...)220AC/DC/П |
ПГС-СИГНАЛ - 1Х ( 2Х ) 3Х / 4Х - 5Х / 6Х – ТУ 27.90.20-038-72453807-2017, где
Вся документация и сертификаты высылается отдельно по запросу.
