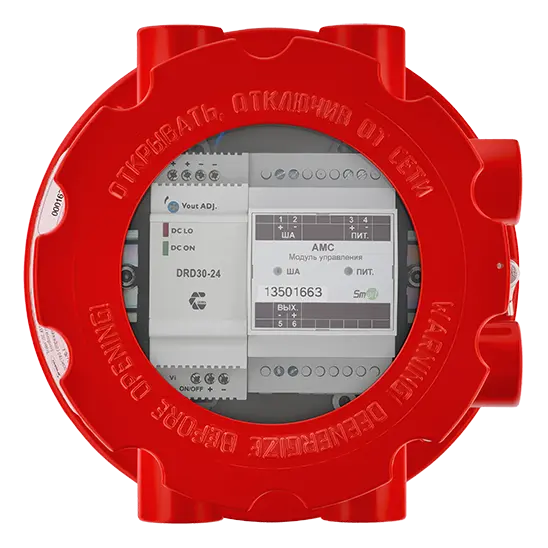

Взрывозащищённое устройство сопряжения УС-07-М2160 представляет собой модуль ввода-вывода и адресную метку управления, выполненную во взрывозащищённом корпусе и предназначенную для применения в составе промышленных противопожарных систем. Устройство обеспечивает надёжное управление исполнительными цепями и передачу управляющих команд в условиях взрывоопасных зон, где предъявляются повышенные требования к функциональной безопасности, электропитанию и соответствию нормативным документам.
Основное назначение устройства заключается в работе в кольцевой адресной линии связи «ША» при подключении к ППКиУ «Vesta 01F» и модулю сопряжения «МС-5» в составе программно-аппаратного комплекса «Диалог PRO». Устройство предназначено для управления исполнительными устройствами по одной линии, включая оповещатели, запорно-пусковые устройства, пиропатроны и аналогичные элементы противопожарных систем. Дополнительно реализуется контроль целостности линии управления с выявлением обрыва и короткого замыкания, что позволяет повысить отказоустойчивость системы и обеспечить своевременную диагностику неисправностей.
В конструкции предусмотрена функция преобразования сетевого напряжения 220 В переменного тока в стабилизированное напряжение 24 В постоянного тока, необходимое для питания исполнительных цепей. Электропитание взрывозащищённого устройства сопряжения УС-07-М2160 осуществляется от сети 230 В AC по I категории надёжности, включая питание от автоматического ввода резерва, что соответствует требованиям к объектам с непрерывным циклом работы и повышенной ответственностью.
УС-07-М2160 выполняет функции адресной метки управления AMC, обеспечивая однозначную идентификацию в адресной линии и передачу команд управления. Конструктивно и программно предусмотрено ограничение на обслуживание одной зоны защиты, что исключает некорректное распределение управляющих сигналов и соответствует логике построения адресных систем пожарной автоматики.
Взрывозащищённое устройство сопряжения УС-07-М2160 рассчитано на эксплуатацию в климатических зонах с температурным диапазоном, установленным технической документацией, при категории размещения 1. Допускается применение в атмосфере II или III категории по ГОСТ 15150-69, что делает устройство пригодным для использования как в помещениях, так и на открытых промышленных площадках при наличии соответствующих условий монтажа.
Изделие соответствует требованиям нормативных документов № 123-ФЗ «Технический регламент о требованиях пожарной безопасности», ТР ЕАЭС 043/2017 и ТР ТС 012/2011. Наличие сертификата соответствия № ЕАЭС RU C-RU.ВН02.В.00817/22 подтверждает возможность законного применения устройства на взрывоопасных объектах и в составе сертифицированных противопожарных систем.
| Характеристики | Значения |
|---|---|
| Количество кабельных вводов | 6 |
| Сечение зажимаемых одножильных / многопроволочных проводов, мм² | 0,13-4 / 0,13-6 |
| Максимальный переменный входной ток, А АС, не более | 0,2 |
| Входное напряжение переменного тока, В АС, не более | 250 |
| Максимальный постоянный выходной ток А DC, не более | 1,3 |
| Количество контролируемых выходов (DO) | 1 |
| Выходное напряжение постоянного тока, В DС, не более | 24 |
| Ток, потребляемый от адресной линии связи, мА, не более | 2 |
| Ток контроля целостности цепи управления, мА, не более | 0,3 |
| Температура эксплуатации, ℃ | -10...+50 |
| Относительная влажность при 25℃, % | 100 |
| Маркировка взрывозащиты |
PB Ex db I Mb X 1Еx db IIC T6…T5 Gb X Ex tb IIIС T800…T1000C Db Х |
| Масса, кг, не более | 3,5 |
| Габаритные размеры, мм, не более | 190х190х125 |
| Максимальные внутренние размеры (Диаметр х Глубина): | |
| – объем оболочки, см3 | 1475 |
| – размеры без окна, мм | 130х105 |
| – размеры с окном, мм | 130х88 |
| Режим работы УС - круглосуточный, непрерывный | 24/7 |
| Средний срок службы при условии соблюдения правил эксплуатации, лет | 10 |
Вся документация и сертификаты высылается отдельно по запросу.
