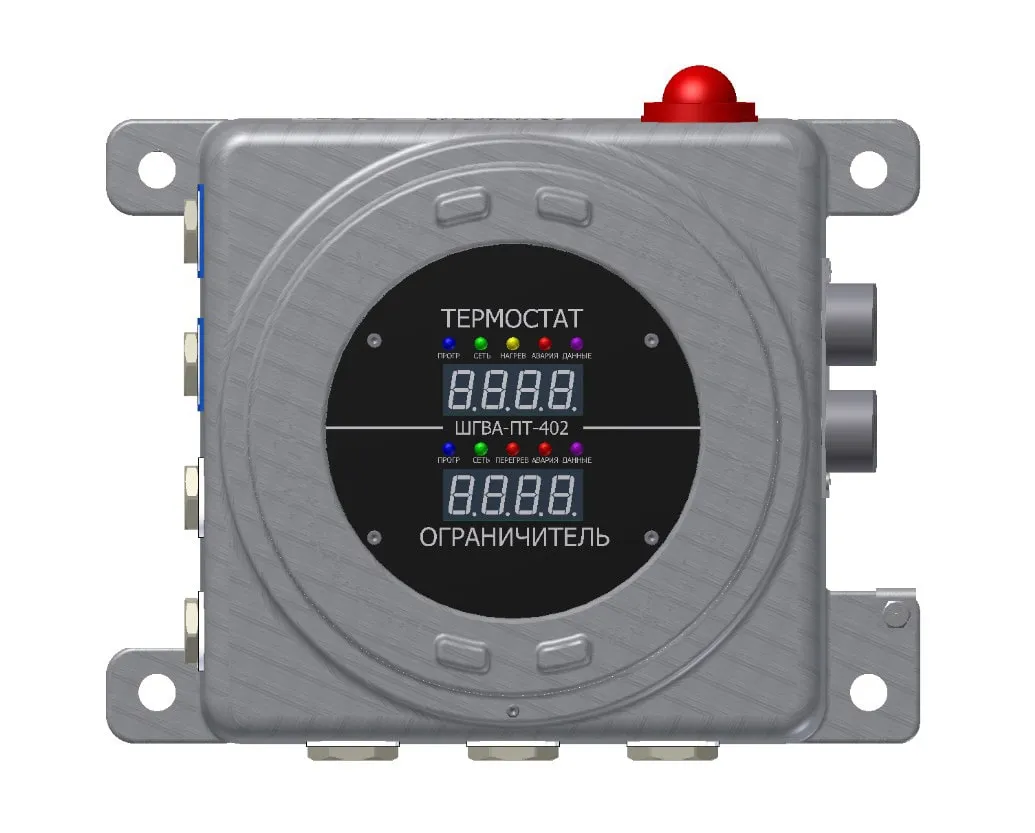

Взрывозащищённый программируемый термостат ШГВА-ПТ-402 — это современное устройство промышленного класса, предназначенное для автоматического контроля и управления температурой в системах с нагревательными элементами. Прибор используется для поддержания заданных параметров в процессах, где важна точность и безопасность — от подогрева трубопроводов до управления тепловыми узлами и реакторами. Термостат подходит для работы с жидкими, газообразными, сыпучими и твёрдыми средами, обеспечивая стабильность технологических процессов даже в сложных условиях эксплуатации.
Взрывозащищённый термостат ШГВА-ПТ-402 представляет собой интеллектуальный термостат-ограничитель, который не только регулирует температуру, но и защищает оборудование от перегрева. При достижении критического уровня срабатывает функция «ОГРАНИЧИТЕЛЬ»: устройство отключает нагрузку, передаёт сигнал тревоги по интерфейсу RS-485 (Modbus RTU) и включает световую индикацию через лампу ЛГВ01К, расположенную на корпусе.
Диапазон измеряемых температур составляет от –55 до +600 °C, с точностью измерения ±1 °C. К термостату можно подключить до двух внешних датчиков PT100 или 100П (в комплект не входят), что обеспечивает гибкость конфигурации системы. Общая мощность управляемых нагрузок достигает 8,8 кВт (40 А), при этом устройство способно работать одновременно с двумя независимыми каналами. Передача данных осуществляется по интерфейсу RS-485 с поддержкой протокола Modbus RTU, что позволяет интегрировать до 247 термостатов в единую сеть промышленной автоматизации. На лицевой панели расположено цифровое табло, кнопки программирования и светодиодные индикаторы состояний.
Конструкция термостата ШГВА-ПТ-402 выполнена во взрывозащищённой оболочке типа Exd, устойчивой к воздействию механических нагрузок, вибраций и агрессивных сред. Корпус обладает высокой степенью пылевлагозащиты, а монтаж производится быстро и удобно — через нажимные клеммы под углом 45°, без необходимости использования специального инструмента. Датчики могут устанавливаться на расстоянии до 100 м от термостата, что позволяет размещать устройство в безопасной зоне или рядом с объектом контроля.
Взрывозащищённый программируемый термостат ШГВА-ПТ-402 применяется в помещениях и на открытых площадках с потенциально взрывоопасной атмосферой в соответствии с ГОСТ 30852.13-2002 (IEC 60079-14:1996). Он востребован в химической, нефтехимической, газовой, пищевой, фармацевтической, металлургической промышленности, а также в энергетике и тяжёлом машиностроении. Устройство эффективно используется для регулирования и защиты нагревательных систем реакторов, теплообменников, сушильных камер, печей и котельных установок.
Термостат ШГВА-ПТ-402 соответствует требованиям безопасности опасных производственных объектов I–IV классов, поднадзорных Ростехнадзору РФ и техническим надзорным органам стран ЕАЭС.
| Характеристики | Значения |
|---|---|
| Маркировка взрывозащиты |
1Ex db [ia Ga] IIC T6...T5 Gb Ex tb IIIC T85°С...T100°С Db |
| Маркировка рудничного оборудования | РН1, РН2 |
| Степень защиты | IP66/IP67/IP69 |
| Установка |
Категория II по подгруппе газов IIA, IIB, IIC, зоны 1, 2. Подземные выработки, неопасные по газунеопасные по пыли и газу. Зоны неопасные по пыли и газу. |
| Температура окружающей среды, °С |
-60...+60 (Т6/Т85°С) -60...+85 (Т5/Т100°С) -60...+85 (для рудничного нормального и общепромышленного исполнений) |
| Рабочее напряжение, В | ~85…264; ⎓120…370 |
| Максимальное коммутируемое напряжение, В | ~240; ⎓250 |
| Максимальное напряжение, коммутируемое контактом обратной связи (ОС), В: | ~240; ⎓250 |
| Максимальный ток, коммутируемый контактом обратной связи (ОС), А: | 30 (Соsȹ=1) |
| Максимальный ток, коммутируемый силовым выходом, А: | 40 (Соȹ=1) |
| Количество силовых выходов: | 1 |
| Потребляемая мощность, ВА: | не более 11 |
| Материал корпуса: | Коррозионностойкий модифицированный алюминиево-кремниевый сплав, устойчивый к соляному туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, к соляным и кислым рудничным водам, фрикционно искробезопасный. |
| Погрешность измеряемой температуры, °С: | 1 |
| Диапазон измеряемой температуры, °С: | -50…+600 |
| Длина кабеля датчиков температуры, м | не более 100 |
| Шаг установки пределов температуры, °С | 1 |
| Тип датчика сопротивления | 100П/Pt100 |
| Максимальная длина линии сети RS-485, м | 1200 |
| Максимальное количество термостатов в одной цепи RS-485 без повторителя интерфейса, шт. | 32 |
| Максимальное количество термостатов в одной цепи RS-485, шт. | 247 |
| Тип силового выхода | Контакт электромагнитного реле |
| Количество входов подключения датчиков температуры | 2 |
| Масса, кг не более: | 10 (без учета кабельных вводов и заглушек) |
| Климатическое исполнение: | УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1, В5) |

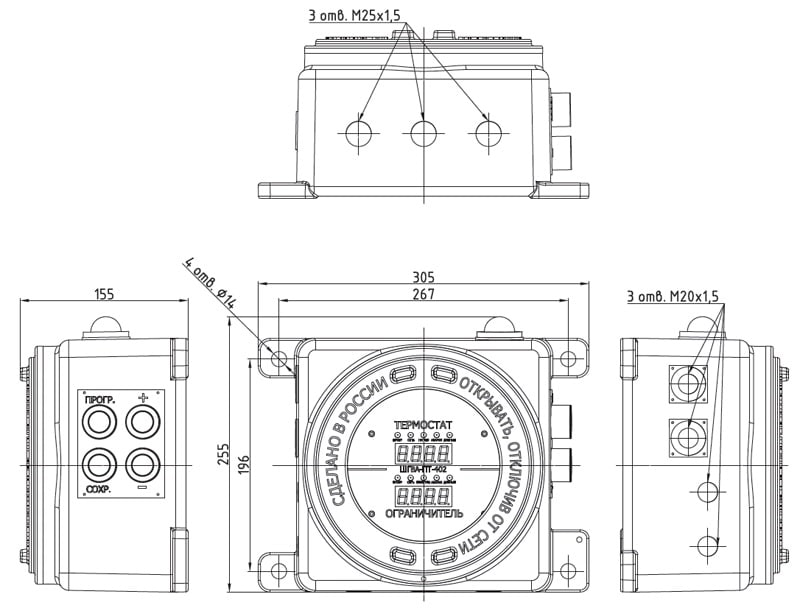

Примечание: * - диаметр отверстий под кабельные вводы согласовывается с заказчиком.
| Наименование параметра | Значения |
|---|---|
| Тип датчика |
Pt100 (α = 0,00391 °С-1) 100П (α = 0,00385 °С-1) |
| Схема внутренних соединений проводников |
3-проводная 4-проводная |
| Класс допуска | А, В (стандарт), С |
| Обеспечение взрывозащиты | 1Ex d [ia] IIC T5 Gb |
| Обеспечение степени защиты IPXX | IP66 |
| Соответствие параметрам искробезопасных цепей Um = 250 В |
Ui ≥ Uo = 3,47 В; Ii ≥ Iо = 100мА; Pi ≥ Ро = 87мВт; Ci ≤ Со = 100 мкФ; Li ≤ Lо = 8мГн; |
ШГВА–ПТ–402 - 1Х 2X (3Х) / 4Х – ТУ 27.12.31-037-72453807-2017, где
Пример записи при заказе: ШГВА-ПТ-402–2КНВ1МН(А)-1КНВ2МН(Г)–ТУ 27.12.31-037-72453807-2017.
Вся документация и сертификаты высылается отдельно по запросу.
