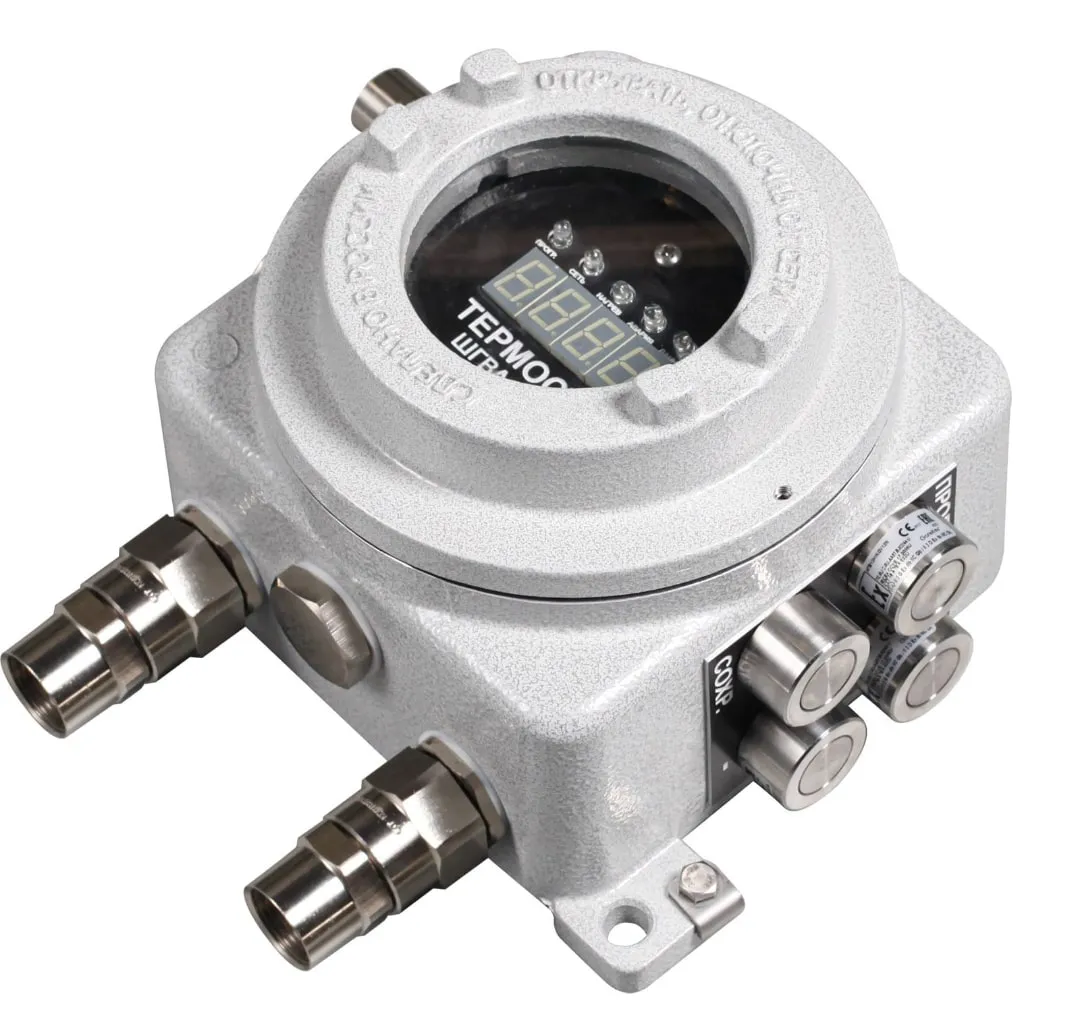

Взрывозащищённый программируемый термостат ШГВА-ПТ-401 предназначен для управления внешними устройствами, чувствительными к температуре: нагревателями, электроприборами и механизмами. Прибор обеспечивает точный контроль параметров в автоматизированных системах промышленного термоконтроля, гарантируя стабильную работу оборудования в сложных условиях эксплуатации.
Взрывозащищённый термостат ШГВА-ПТ-401 используется для контроля температуры жидких, газообразных, сыпучих и твёрдых сред в диапазоне от –55 до +600 °C с погрешностью не более ±1 °C. В качестве измерительного элемента применяется выносной датчик PT100 или 100П (в комплект не входит), допускающий установку на удалении до 100 м от контроллера.
Связь с системами управления осуществляется через интерфейс RS-485 по протоколу Modbus RTU. На одну линию можно подключать до 247 устройств, что делает термостат совместимым с современными промышленными сетями и системами диспетчеризации.
Корпус выполнен во взрывозащищённой оболочке Exd, обеспечивающей безопасную эксплуатацию в атмосфере с горючими газами и парами. Применённый алюминиево-кремниевый сплав устойчив к механическим воздействиям, влаге и агрессивным средам.
Органы управления включают цифровое табло, светодиодную индикацию состояния и кнопки программирования, позволяющие задавать пороговые значения температуры, тип датчика и сетевой адрес устройства. Встроенные функции самодиагностики выполняют проверку исправности узлов и линий связи, а контроль обрыва проводов исключает ложные показания.
Система отличается высокой помехоустойчивостью, минимальной задержкой отклика и удобством монтажа — провода подключаются через нажимные клеммы под углом 45° без применения специального инструмента.
Взрывозащищённый программируемый термостат ШГВА-ПТ-401 применяется во взрывоопасных зонах помещений и наружных установок в соответствии с маркировкой взрывозащиты. Устройство используется в химической, нефтегазовой, пищевой, фармацевтической и смежных отраслях промышленности. Термостат сертифицирован для эксплуатации на опасных производственных объектах I–IV классов, поднадзорных Ростехнадзору РФ и надзорным органам стран ТС и СНГ.
| Характеристики | Значения |
|---|---|
| Маркировка взрывозащиты |
1Ex db [ia Ga] IIC T6...T5 Gb Ex tb IIIC T85°С...T100°С Db |
| Маркировка рудничного оборудования | РН1, РН2 |
| Степень защиты | IP66/IP67/IP69 |
| Установка |
Категория II по подгруппе газов IIA, IIB, IIC, зоны 1, 2. Подземные выработки, неопасные по газунеопасные по пыли и газу. Зоны неопасные по пыли и газу. |
| Температура окружающей среды, °С |
-60...+60 (Т6/Т85°С) -60...+85 (Т5/Т100°С) |
| Рабочее напряжение, В | ~85…264; ⎓120…370 |
| Максимальное коммутируемое напряжение, В | ~240; ⎓250 |
| Максимальное напряжение, коммутируемое контактом обратной связи (ОС), В: | ~240; ⎓250 |
| Максимальный ток, коммутируемый контактом обратной связи (ОС), А: | 30 (Соsȹ=1) |
| Максимальный ток, коммутируемый силовым выходом, А: | 40 (Соȹ=1) |
| Количество силовых выходов: | 1 |
| Потребляемая мощность, ВА: | не более 11 |
| Материал корпуса: | Коррозионностойкий модифицированный алюминиево-кремниевый сплав, устойчивый к соляному туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, к соляным и кислым рудничным водам, фрикционно искробезопасный. |
| Погрешность измеряемой температуры, °С: | ±1 |
| Диапазон измеряемой температуры, °С: | -50…+600 |
| Длина кабеля датчиков температуры, м | не более 100 |
| Шаг установки пределов температуры, °С | 1 |
| Тип датчика сопротивления | 100П/Pt100 |
| Максимальная длина линии сети RS-485, м | 1200 |
| Максимальное количество термостатов в одной цепи RS-485 без повторителя интерфейса, шт. | 32 |
| Максимальное количество термостатов в одной цепи RS-485, шт. | 247 |
| Тип силового выхода | Контакт электромагнитного реле |
| Количество входов подключения датчиков температуры | 1 |
| Масса, кг не более: | 5,1 (без учета кабельных вводов и заглушек) |
| Климатическое исполнение: | УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1, В5) |

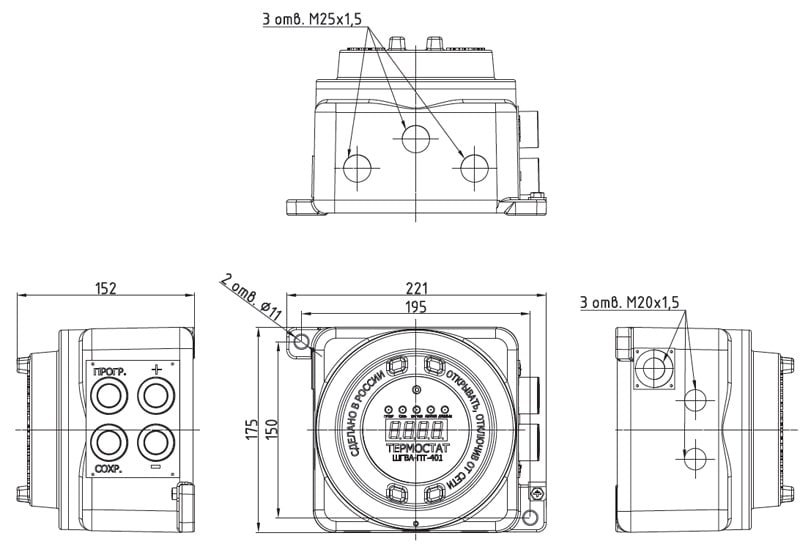

Примечание: * - диаметр отверстий под кабельные вводы согласовывается с заказчиком.
| Наименование параметра | Значения |
|---|---|
| Тип датчика |
Pt100 (α = 0,00391 °С-1) 100П (α = 0,00385 °С-1) |
| Схема внутренних соединений проводников | 4-проводная |
| Класс допуска | А, В (стандарт), С |
| Обеспечение взрывозащиты | 1Ex d [ia] IIC T5 Gb |
| Обеспечение степени защиты IPXX | IP66 |
| Соответствие параметрам искробезопасных цепей Um = 250 В |
Ui ≥ Uo = 3,47 В; Ii ≥ Iо = 100мА; Pi ≥ Ро = 87мВт; Ci ≤ Со = 100 мкФ; Li ≤ Lо = 8мГн; |

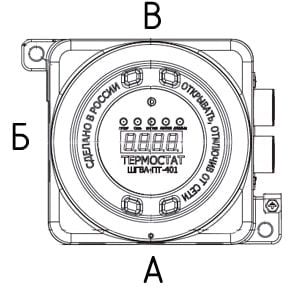

ШГВА–ПТ–401 - 1Х 2X (3Х) / 4Х – ТУ 27.12.31-037-72453807-2017, где
Пример записи при заказе:ШГВА-ПТ-401–1КНВ2МН(A)-2КНВ1МН(Б)–ТУ 27.12.31-037-72453807-2017.
Вся документация и сертификаты высылается отдельно по запросу.
