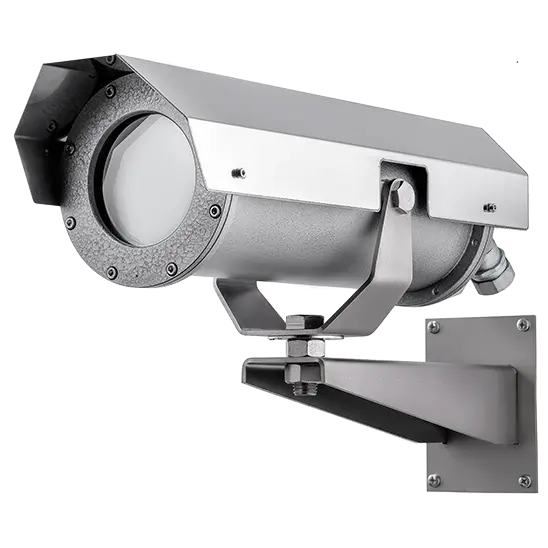

ТВК-07-С-И1 — это современное решение для защиты видеокамер и видеооборудования при эксплуатации во взрывоопасной и агрессивной среде. Взрывозащищённый термокожух ТВК-07-С-И1 предназначен для установки стандартных корпусных (fixed) видеокамер и сопутствующих устройств с потребляемой мощностью до 6 Вт, обеспечивая их надёжную работу без необходимости применения специализированных взрывозащищённых камер.
Ключевым преимуществом изделия является возможность использовать широкий спектр серийных видеокамер, что значительно повышает гибкость проектирования систем видеонаблюдения и снижает общую стоимость внедрения. Это особенно важно для промышленных объектов, где требуется адаптация оборудования под конкретные задачи и условия эксплуатации.
Конструкция термокожуха выполнена в корпусе из прочной низкоуглеродистой стали, устойчивой к механическим воздействиям и коррозии. Смотровое окно обеспечивает качественную передачу изображения без искажений, а встроенный блок питания 12 В упрощает подключение установленного оборудования. Система внутреннего подогрева позволяет эксплуатировать взрывозащищённый термокожух ТВК-07-С-И1 при температуре окружающей среды до −60 °C, что делает его пригодным для использования в суровых климатических условиях.
Уровень защиты оболочки соответствует IP66 / IP67 по ГОСТ 14254, что гарантирует полную пыленепроницаемость и защиту от мощных водяных струй и кратковременного погружения. Конструкция предусматривает возможность самостоятельной установки видеокамеры пользователем без привлечения специализированных сервисных организаций.
Для расширения вариантов монтажа доступны дополнительные аксессуары — адаптеры крепления на столб (АК-С) и на угол (АК-У). Изделие допущено к применению в подземных разработках, включая добычу угля, минеральных солей и других полезных ископаемых.
| Характеристики | Значения |
|---|---|
| Маркировка взрывозащиты | |
| ТВК-07-С |
Пылевые среды: Ex tb IIIC T80°C Db X Газовые среды: PB Ex db I Mb X или 1Ex db IIC T6 Gb X Температура окружающей среды: от +1 до +60 (K01); от −40 до +60 (K40); от −60 до +60 (K60); от −70 до +60 (K70) |
| ТВК-07-С «ОПТИК-IS» |
Пылевые среды: Ex tb [op is] IIIC T80°C Db X Газовые среды: PB Ex db [op is] I Mb X или 1Ex db [op is] IIC T6 Gb X Температура окружающей среды: от +1 до +60 (K01); от −40 до +60 (K40); от −60 до +60 (K60); от −70 до +60 (K70) |
| Дополнительные характеристики | |
| Степень защиты оболочки термокожуха | IP66 / IP67 |
| Габаритные размеры, не более, мм | 525 × 170 × 160 |
| Габаритные размеры с блоком ИК-подсветки, не более, мм | 525 × 170 × 230 |
| Масса, не более, кг | 12,5 |
| Назначенный срок службы, не менее, лет | 10 |
| Гарантийный срок, лет | 5 |
| Параметры электропитания | |
| K01 (+1…+60 °C) — 12 (10–36) DC | 20 Вт |
| K01 (+1…+60 °C) — 24 (18–75) DC | 20 Вт |
| K01 (+1…+60 °C) — 36 (24–36) AC | 20 Вт |
| K01 (+1…+60 °C) — 230 (100–245) AC | 20 Вт |
| K01 (+1…+60 °C) — 55 (42–57) DC (PoE) | 30 Вт |
| K40 (−40…+60 °C) — 12 (10–36) DC | — |
| K40 (−40…+60 °C) — 24 (21,6–26,4) DC | 50 Вт |
| K40 (−40…+60 °C) — 36 (24–36) AC | 50 Вт |
| K40 (−40…+60 °C) — 230 (207–245) AC | 50 Вт |
| K40 (−40…+60 °C) — 55 (42–57) DC (PoE) | 60 Вт |
| K60 (−60…+60 °C) / K70 (−70…+60 °C) — 24 (21,6–26,4) DC | 80 Вт |
| K60 (−60…+60 °C) / K70 (−70…+60 °C) — 36 (24–36) AC | 80 Вт |
| K60 (−60…+60 °C) / K70 (−70…+60 °C) — 230 (207–245) AC | 90 Вт |
| K60 (−60…+60 °C) / K70 (−70…+60 °C) — 55 (42–57) DC (PoE) | 90 Вт |
Вся документация и сертификаты высылается отдельно по запросу.
